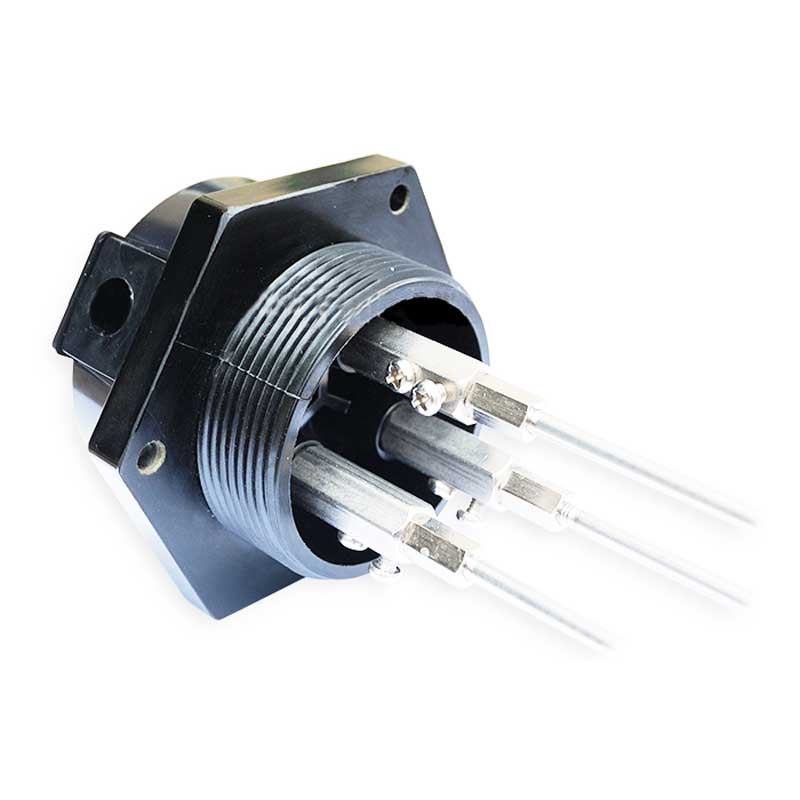

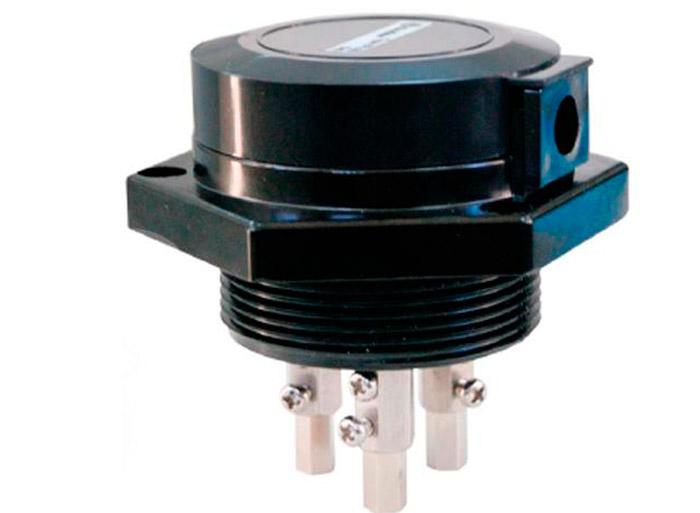

Трехэлектродный датчик уровня ДК-3

Трехэлектродный датчик уровня ДК-3 служитдля контроля двух уровней жидкости в резервуарах со стенками, выполненными из изоляционного материала, или трех уровней жидкости в резервуарах с металлическими стенками.

Принцип работы

Принцип работы кондуктометрических датчиков основывается на разнице, существующей между электрической проводимостью воздуха и различных жидкостей. Эта разница фиксируется при помощи двух электродов, один из которых постоянно погружен в жидкость и является общим, а второй располагается на определенном уровне в резервуаре и является сигнальным. По мере заполнения резервуара происходит прикосновение сигнального электрода с жидкостью, вследствие чего происходит электрическое замыкание между сигнальным и общим входами, что соответствует достижению заданного уровня в емкости.

Техническое обслуживание и настройка блока

Техническое обслуживание при эксплуатации датчиков устанавливается потребителем с учетом интенсивности и условий эксплуатации, но не реже чем один раз в год. Для датчиков целесообразна ежеквартальная периодичность технического обслуживания при эксплуатации.

Периодическое обслуживание должно проводиться в следующем порядке:

1. осмотр и очистка корпуса датчика и электродов, а также подводящих проводов;
2. проверка качества крепления датчика к резервуару;
3. проверка качества подключения выводов датчика к устройствам контроля уровня.

Гарантии

Гарантийный срок устанавливается 5 лет

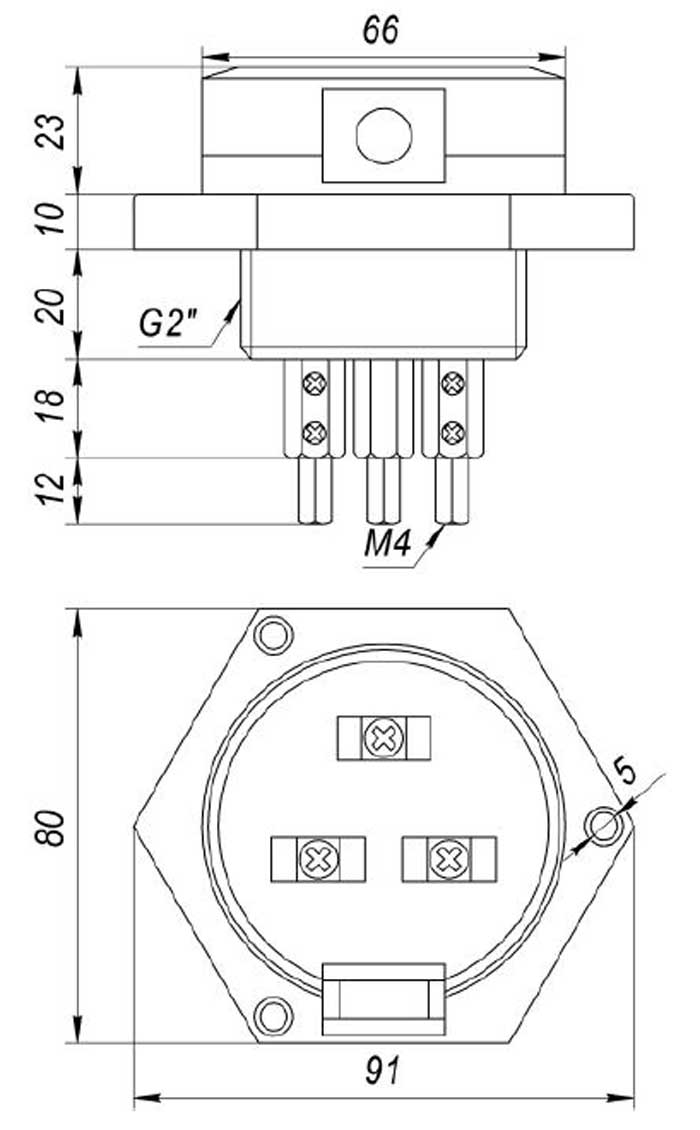

Рис.1 Габаритные размеры ДК-3
