Турбовакуумная система STP/5

Турбовакуумная система STP/5 обеспечивает достижение вакуума порядка (1 х 10-7) мбар абс. в откачиваемых герметичных объемах.

Конструкция

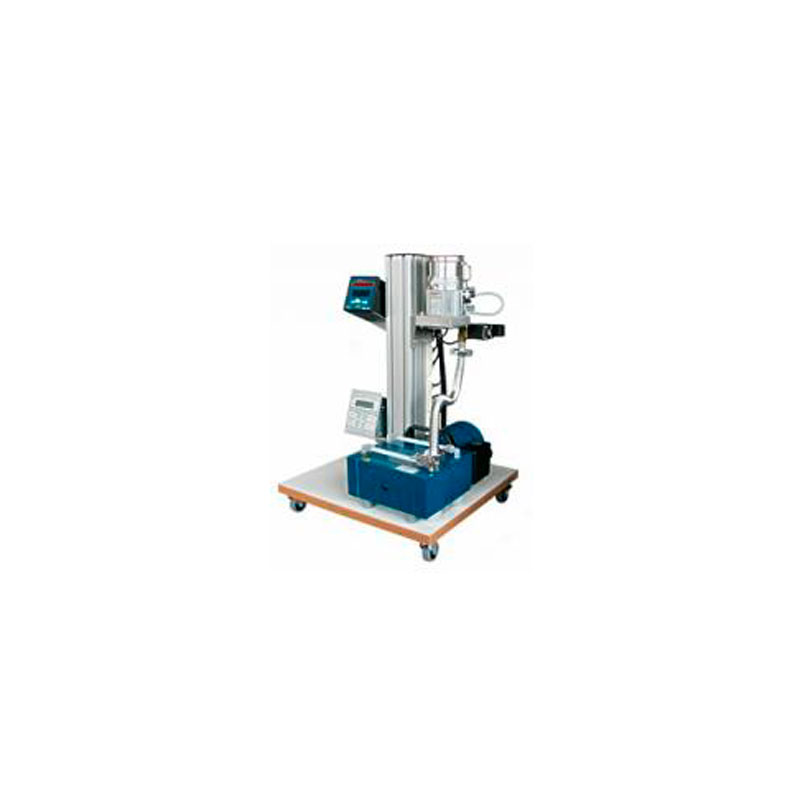

На центральной алюминиевой профильной колонне смонтированы турбомолекулярный вакуумный насос, контроллер и измерительные приборы в необходимом количестве и соотношении. Форвакуумный насос надёжно закреплён на передвижной платформе, на которой также закреплена колонна. Турбомолекулярный насос может быть либо напрямую соединен с вакуумной аппаратурой посредством штуцера, либо из закреплённого положения на профильной колонне (как на фотографии). Благодаря мобильности вакуумного стенда на колонне возможно его максимально близкое позиционирование к приёмнику. Таким образом не требуется длинных вакуум-проводов. Короткий вакуум-провод гарантирует низкие потери потока и как следствие этого высокую производительность у приёмника. Все составные части стенда максимально точно подобраны и подогнаны друг под друга.

Турбомолекулярные вакуумные насосы серии SST, используемые в данных стендах, выполнены для работы без применения смазок с гибридоподшипниками качения (с керамическими шариками), которые предотвращают ухудшение вакуума из-за смазок, масел и их продуктов распада. Это означает, что всевозможные спектры остаточного углеводорода конструктивно исключены. Данный модельный ряд даёт Вам возможность гибкой подстройки вакуумного стенда по Вашим потребностям. Вы можете в любой момент сменить Ваш форвакуумный насос. Автоматическое устройство отключения контролирует давление в ресивере (приёмнике) и отключает форвакуумный насос при достижении конечного давления.

В состав турбомолекулярных стендов на колонне входят:

• турбомолекулярный вакуумный насос серии SST со встроенной ступенью получения низкого вакуума;
• стенд типа STP: маслоуплотняемый двуступенчатый пластинчато-роторный вакуумный насос PK 4 Dp;
• стенд типа STP/D: безмасляный трёхступенчатый мембранный вакуумный насос MP 601 Tp;
• прибор измерения форвакуума CAP 120 для автоматики отключения;
• электромагнитный клапан для управления форвакуумом турбомолекулярного насоса;
• алюминиевая профильная колонна с крепёжными и зажимными элементами смонтированная на передвижной платформе.
