Указатель Контакт 55ЭМ

Указатель Контакт 55ЭМ является переносным электроприбором индивидуального пользования способным выполнить ряд задач:

• контроль наличия напряжения постоянного и переменного тока
• приближенное определение величины контролируемого напряжения
• проверку целостности электрических цепей, полупроводниковых приборов, а также обмоток электродвигателей, реле, пускателей, трансформаторов и т.п.
• определения фазного провода в цепях переменного тока

Указатель имеет визуальную и звуковую индикацию всех режимов работы.

Применение

Применяется однополюсный указатель при измерении переменного тока, т.к. индикация напряжения при постоянном токе будет отсутствовать. Используется при проверке фазного провода, коммутации, патронов, предохранителей и т.п.

Двухполюсный указатель напряжения работает путем контакта к двум частям электроустановок. При наличии напряжения загорается лампочка (накаливания/неоновая), работающая за счет разности потенциала между частями электроустановок. Малое потребление тока указателем (до нескольких мА) обеспечивает четкий, устойчивый сигнал.

В схему указателя последовательно с лампой включен резистор, который ограничивает проходящий ток, что позволяет не перегорать лампе при работе прибора.

Конструкция указателя напряжения

Указатель выполнен в виду двух щупов: основного и вспомогательного. Щупы соединены между собой изолированным проводом. На основном щупе расположены 5 индикаторных светодиодов красного цвета и штыревой электрод Ph. Три светодиода обозначены цифрами 24, 220, 380 V используются для индикации переменного и постоянного напряжения. Род тока определяется при помощи светодиода обозначенного знаком "-". Светодиод "Test/Ph" служит для индикации режимов "прозвонка цепи" и "определение фазы".

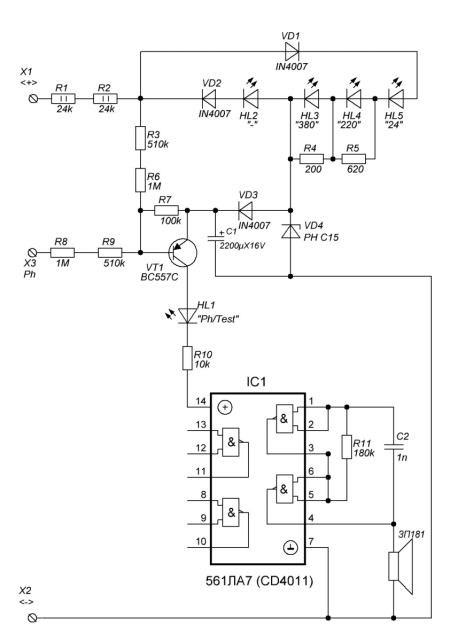

Рис. 1. Схема подключения Контакта 55ЭМ
