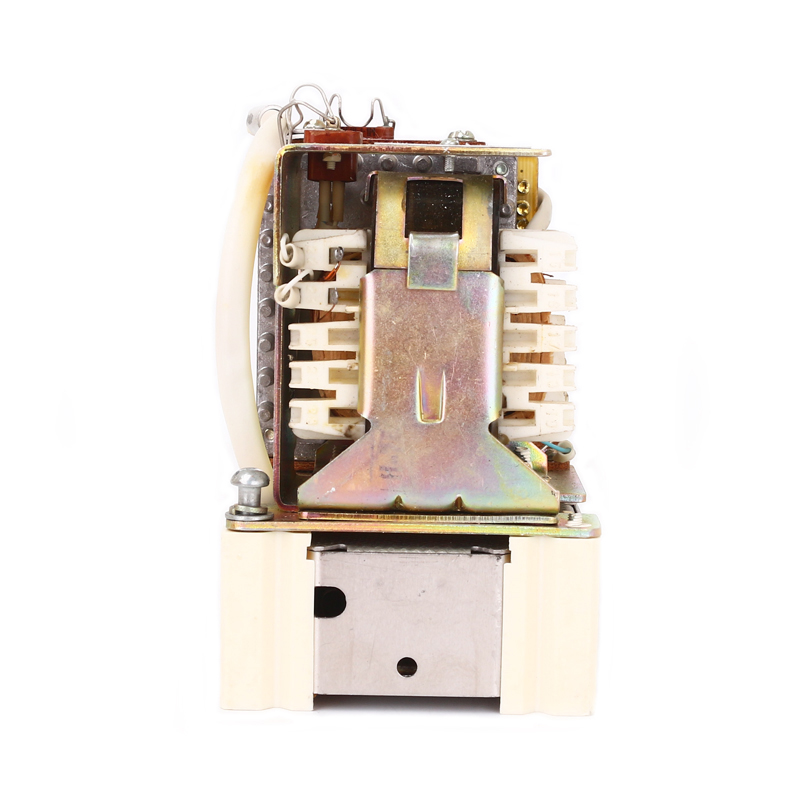

Усилитель У2М-01

Усилители У2М предназначены для усиления напряжения рассогласования в автоматических потенциометрах, мостах, приборах с дифференциально-трансформаторной измерительной схемой и приборах ферродинамической системы. У2М предназначены для усиления сигнала рассогласования переменного тока.

Конструктивные особенности

Нагрузкой усилителя У2М является цепь управления исполнительного двигателя прибора, представляющая собой параллельно включенные обмотку управления и конденсатор, или входная цепь согласующего устройства. Сопротивление нагрузки усилителя должно быть не менее 20 Ом

В усилителе имеются выводы для подключения управляющего напряжения. Дискретная регулировка усиления не предусмотрена

Данный тип усилителей применяется в приборах КСП1, КСП2, КСП3, КСП4, КПП1, КВП1, КСМ1, КСМ2, КСМ3, КСМ4, КПМ1, КВМ1, КСУ1, КСУ2, КСУ3, КСУ4, КПУ1, КВУ1, КСД1, КСД2, КСД3, КПД1, КВД1 и пр. и может быть использован для их ремонта.

Условия эксплуатации

• Температура окружающей среды, °С - от 1 до 65
• Относительная влажность при температуре 35 °С, % -  до 80
