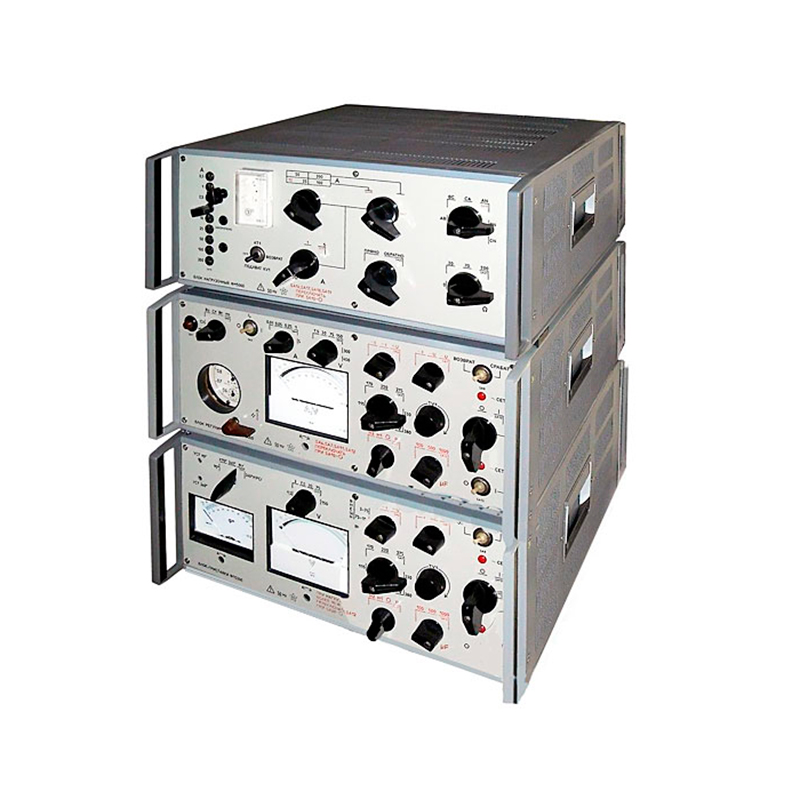

Установка для проверки релейных защит ЭУ5001

Установка для проверки релейных защит ЭУ5001 предназначена для наладки и проверки простых и сложных релейных защит и элементов автоматики (реле, контактов, пускателей и т.п.) на месте их установки – на электростанциях и промышленных предприятиях или в лабораториях.

Технические характеристики

Блоки ЭУ5001 при номинальном напряжении питающей сети 220 или 380 В обеспечивают:

• получение на выходных зажимах электрических величин согласно таблице ниже;

• возможность автоматического отключения переменного тока в нагрузке и восстановление режима "Нормальный" по цепи напряжения после срабатывания проверяемой защиты с помощью замыкающих контактов выходного реле этой защиты;
• возможность дистанционного управления одной установки другой с помощью замыкающего контакта реле КV3 (зажимы "KV3з")
• возможность автоматического отключения переменного тока в нагрузке и восстановление режима "Нормальный" по цепи трехфазного напряжения по истечении времени, устанавливаемого в диапазоне от 0,1 до 9,9 сек (имитация режима "Аварийный" установкой на заданное время)
• возможность автоматического повторного включения переменного тока в нагрузке и создание режима "Аварийный" по цепи трехфазного напряжения по истечении заданного времени, устанавливаемого в диапазоне от 0,1 до 9,9 сек (имитация возникновения повторного режима "Аварийный" через заданное время)
• возможность измерения времени срабатывания и возврата проверяемого устройства встроенным секундомером или внешним миллисекундомером;
• возможность регулировки от 0 до (97-113) В и измерения напряжения между одной из фаз и нулевым проводом;
• возможность регулировки и измерения угла сдвига фаз от 0 до 360° между током и "аварийным" напряжением или внешним напряжением;
• возможность имитации однофазных, двухфазных и трехфазных коротких замыканий.

Габаритные размеры каждого из блоков ФР5000, ФМ5000, ФП5000 не превышают 490 x 210 x 520 мм, масса блоков не превышает 27, 30, 32,5 кг соответственно.

Комплект поставки

1. Установка ЭУ5001 – 1 компл.
2. Блок регулировочный ФР5000 – 1 шт.
3. Блок нагрузочный ФМ5000 – 1 шт.
4. Блок-приставка ФП5000 – 1 шт.
5. Сумка – 1 шт.
6. Кабель К1 – 1 шт.
7. Кабель К2 – 6 шт.
8. Кабель К3 – 1 шт.
9. Кабель К4 – 6 шт.
10. Кабель К5 (с соединителями XS2.1 и XP3.1) – 1 шт.
11. Кабель К6 (с соединителями XS1.1 и XP6.1) – 1 шт.
12. Кабель К7 (с соединителем XP3) – 1 шт.
13. Кабель К8 (с соединителем XP6) – 1 шт.
14. Съемный наконечник – 30 шт.
15. Съемный Зажим – 20 шт.
16. Штепсель – 2 шт.
17. Вставка XS1 –1 шт.
18. Вставка XS2 – 1 шт.
19. Вставки плавкие:
    • на 3,15 А (ВПБ6-37) – 15 шт;
    • на 10 А – 1 шт;
    • на 15 А – 2 шт.
20. Трубка 3,31 ТВ-40-6, белая, 1 сорта (для смены ламп КМ-24-35) – 0,1 м.
21. Техническое описание и инструкция по эксплуатации – 1 экз.
22. Паспорт – 1 экз.
