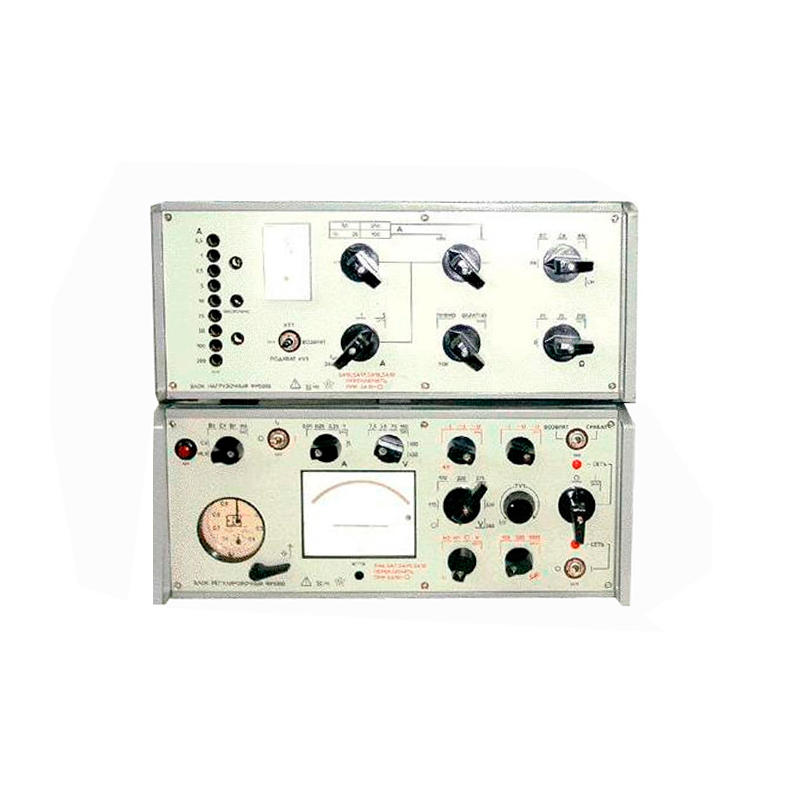

Установка ЭУ5000

Установка ЭУ5000 предназначена для наладки и проверки простых релейных защит и элементов автоматики (реле, контактов, пускателей и т.п.) на месте их установки – на электростанциях и промышленных предприятиях или в лабораториях.

Технические характеристики

• Блоки установки при номинальном напряжении питающей сети 220 или 380 В обеспечивают: получение на выходных зажимах электрических величин согласно таблице ниже.

• Возможность автоматического отключения переменного тока или напряжения в нагрузке после срабатывания проверяемой защиты с помощью замыкающих контактов выходного реле проверяемой защиты;
• Возможность автоматического отключения тока или напряжения в нагрузке по истечении времени, устанавливаемого в диапазоне от 0,1 до 9,9 сек с помощью встроенного реле времени;
• Возможность измерения времени срабатывания и возврата проверяемого устройства встроенным секундомером или внешним миллисекундомером;
• Возможность питания проверяемой защиты постоянным током от внешней аккумуляторной батареи.
• Габаритные размеры каждого из блоков ФР5000, ФМ5000 не превышают 490 x 210 x 520 мм, масса блоков не превышает 27,0 и 30,0 кг соответственно.

Комплект поставки

Установка для проверки релейных защит ЭУ5000 поставляется в следующей комплектации:

1. Блок регулировочный ФР5000 - 1 шт.
2. Блок нагрузочный ФМ5000 - 1 шт.
3. Сумка - 1 шт.
4. Кабель (К1) - 1 шт.
5. Кабель (К2) - 6 шт.
6. Кабель (К4) - 6 шт.
7. Кабель (К5 с соединителями "XS2.1" и "XP3.1") - 1 шт.
8. Кабель (К7 с соединителем "XP3") - 1 шт.
9. Наконечник (съемный) - 20 шт.
10. Зажим (съемный) - 10 шт.
11. Штепсель - 2 шт.
12. Вставка "XS1" - 1 шт.
13. Вставка "XS2" - 1 шт.
14. Вставки плавкие:
    • на 3,15 А (ВПБ 6-37) - 6 шт.
    • на 10 А - 1 шт.
    • на 15 А - 2 шт.
15. Техническое описание и инструкция по эксплуатации - 1 экз.
16. Паспорт - 1 экз.
