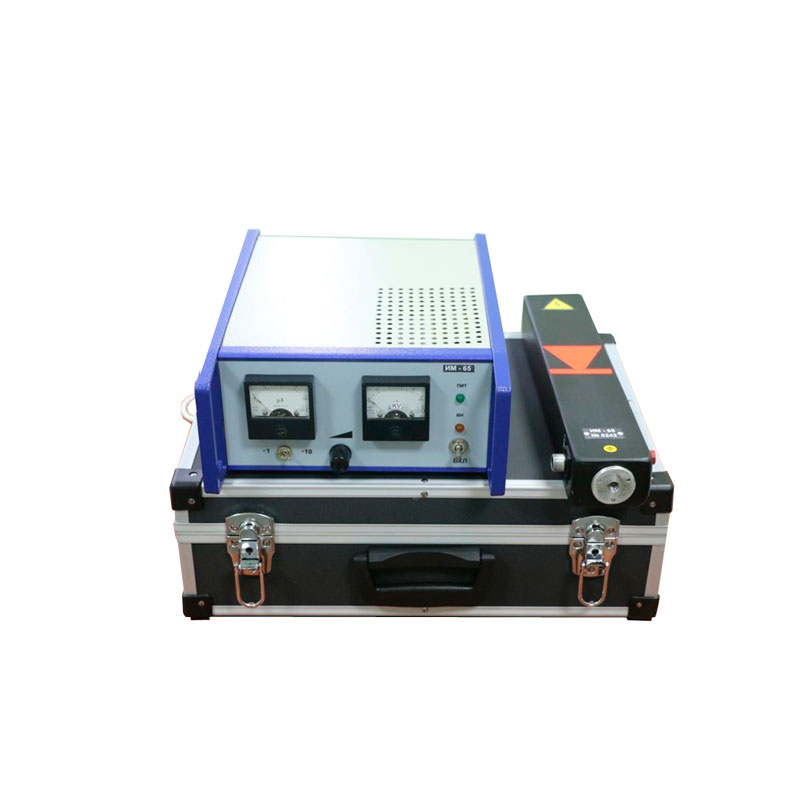

Установка испытания изоляции ИМ-65
Производитель:
Установка испытания изоляции ИМ-65 предназначена для испытания выпрямленным напряжением изоляции силовых кабелей, шинопроводов, опорных и проходных изоляторов, ограничителей перенапряжений ,разрядников, а так же изоляции силовых трансформаторов.
Условия эксплуатации
Установка ИМ-65 рассчитана для эксплуатации под навесом, исключающим прямое попадание осадков или в помещениях при рабочих значениях температуры воздуха от 0ºС до +40ºС ,относительной влажности 80% при температуре +20ºС и атмосферном давлении 84,0-106,7 кПа(630-800 мм.рт.ст.).
Комплект поставки
- Установка испытания изоляции ИМ-65
- Блок управления БУ - 1 шт,
- Блок умножения напряжения БУН - 1 шт,
- Кабель В/В -1 жильный (2,5м ) - 1 шт,
- Кабель контрольный -4 жильный (2,5м) - 1 шт,
- Штанга диэлектрическая установочная ШДУ - 1 шт (поставка по требованию),
- Штанга диэлектрическая разрядная ШД.Р. - 1 шт (поставка по требованию),
- Разрядный резистор R - 1 шт,
- Техническое описание и инстр. по эксплуатации - 1 экз.
| Параметры | Значения |
| Напряжение питания: переменного тока от сети 50Гц, В | 220±15% |
| Постоянное напряжение от АБ, В | 12±10% |
Ток потребления, А
| не более 1,5А не более 14 А |
| Максимальное выходное выпрямленное напряжение, кВ | 65 |
| Полярность относительно ┴ | отрицательная |
Ток нагрузки, мА:
| 10±10% 2,0±10% |
| Ток К.З, мА | 10±10% |
Габаритные размеры, мм:
| 360x250х125 410х65х50 |
| Суммарная масса установки, кг | 9 |
| Время подготовки аппарата к проведению работ по испытанию изоляции с учетом правил ТБ не более, мин | 5 |
