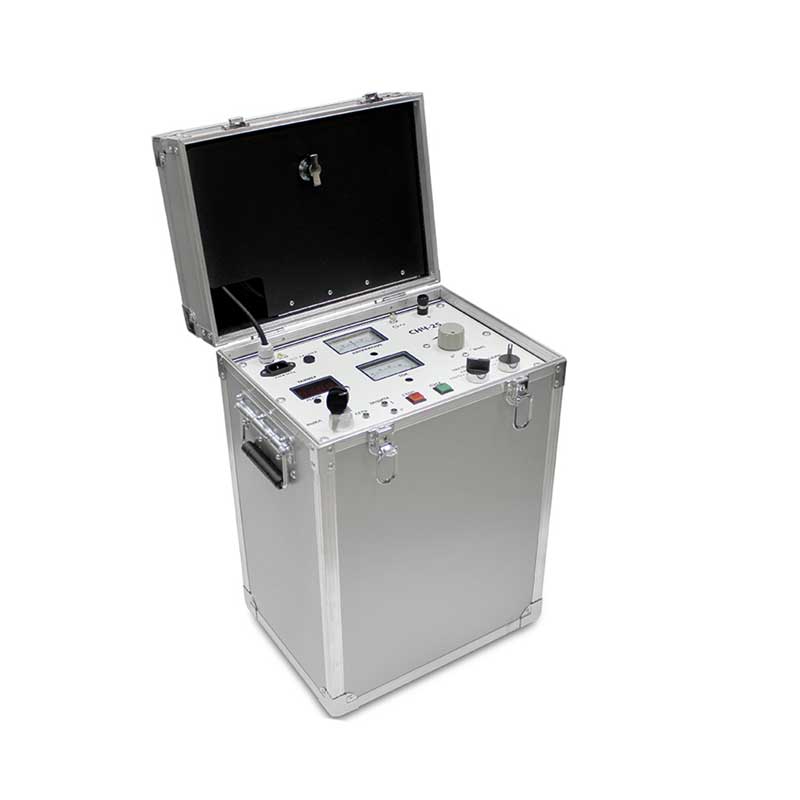

Установка испытательная СНЧ-25
Производитель:
Установка СНЧ-25 предназначена для испытания изоляции высоковольтных кабелей* из «сшитого» полиэтилена (СПЭ-кабелей), имеющих емкость изоляции в пределах 0,005 - 2,0 мкФ, синусоидальным напряжением до 25 кВ и частотой 0,1 Гц.
| Наименование | Количество |
| Прибор СНЧ-25 | 1 |
| Кабель для подключения осциллографа, длина 1 м | 1 |
| Кабель заземления (длина 4 м) | 1 |
| Руководство по эксплуатации | 1 |
| Кабель сетевой (длина 1,8 м) | 1 |
| Вставка плавкая ВП2Б-1В (250 В, 5 А) | 1 |
Преимущества
- Синусоидальное выходное напряжение;
- Плавную регулировку выходного напряжения;
- Блокировку нулевого положения регулятора;
- Измерение амплитудных значений испытательного напряжения;
- Контроль протекающего тока через изоляцию испытуемого объекта;
- Встроенный разрядный резистор.
| Параметр | Значение |
|---|---|
| Виды напряжения на выходе установки | постоянное (положительная полярность) / постоянное (отрицательная полярность) / переменное (синусоидальное*) |
| Значения частоты напряжения на выходе, Гц | 0,02 / 0,05 / 0,1 |
| Выходное напряжение постоянного тока, кВ | -25 … +25 |
| Приведенная погрешность измерения напряжения, % | ± 3 |
| Диапазон измерения силы тока на выходе установки, мА | 0 – 50 |
| Приведенная погрешность измерения силы тока, % | ± 3 |
| Допустимая электрическая емкость испытываемого кабеля, мкФ: | |
| при постоянном напряжении | 0,005 – 2 |
| при частоте 0,02 Гц | 0,005 – 2 |
| при частоте 0,05 Гц | 0,005 – 0,8 |
| при частоте 0,1 Гц | 0,005 – 0,4 |
| Время непрерывной работы, ч, не более | 2 |
| Напряжение питающей сети, В | 230 ± 10 % |
| Частота питающей сети, Гц | 50/60 ± 1 |
| Потребляемая мощность, кВ•А, не более | 0,7 |
| Масса установки, кг, не более | 43 |
| Габаритные размеры, Ш×В×Г, мм, не более | 410×560×305 |
| Средний срок службы, лет | 10 |
