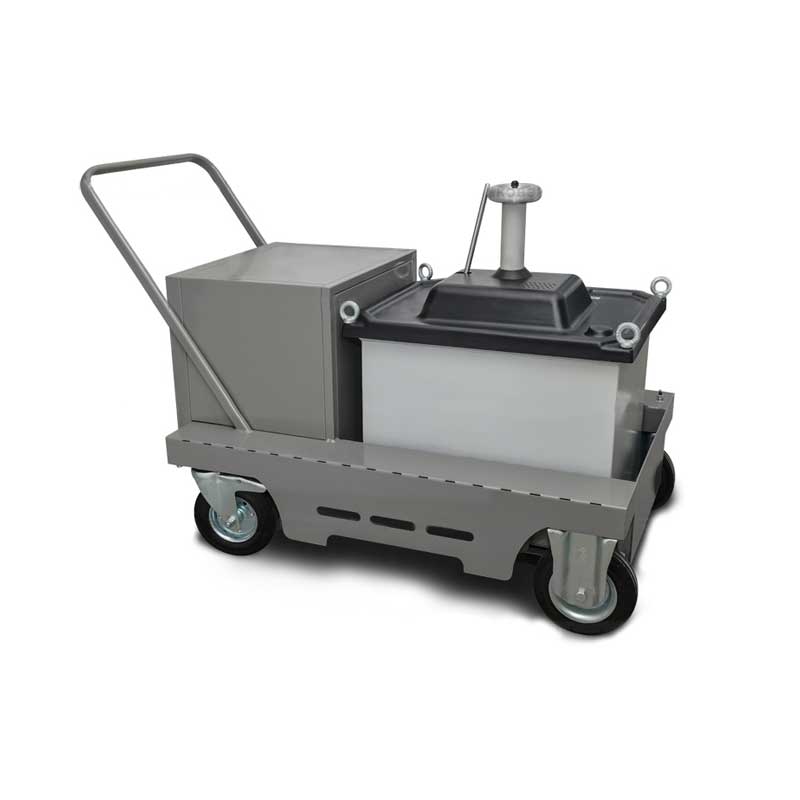

Установка испытательная СНЧ-60КП
Производитель:
Установка СНЧ-60КП служит для испытаний высоковольтных кабелей и других объектов, имеющих значительную ёмкость изоляции, напряжением сверхнизкой частоты с амплитудным значением до 60 кВ или напряжением постоянного тока отрицательной полярности до минус 60 кВ.
| Наименование | Количество |
| Блок управления | 1 |
| Высоковольтный блок | 1 |
| Кабель питания и измерительных сигналов | 1 |
| Кабель управляющих сигналов | 1 |
| Руководство по эксплуатации | 1 |
Эксплуатация
Установка СНЧ-60КП остается работоспособной при воздействии:
- температуры окружающего воздуха от минус 5 до +45˚С,
- относительной влажности воздуха 80 %при температуре +25 ˚С,
- атмосферного давления 630 до 800мм рт. ст.
| Параметр | Значение |
|---|---|
| Напряжение питающей сети переменного тока, В | 220±22 |
| Частота питающей сети, Гц | 50±1 |
| Максимальный потребляемый ток, А, не более | 7 |
| Потребляемая мощность, кВт, не более | 1,5 |
| Форма выходного напряжения | Косинусно-прямоугольная |
| Частота выходного напряжения, Гц | 0,02; 0,05; 0,1 / Постоянный ток |
| Максимальное значение индицируемого тока, мА | 10 |
| Максимальное значение амплитуды выходного напряжения, кВ | 60 |
| Приведенная погрешность измерения высокого напряжения, % | 3 |
| Максимальная ёмкость нагрузки, мкФ (в режиме 0,1 Гц) | 2 |
| Режим работы | Непрерывный |
| Масса блока управления, кг, не более | 15 |
| Масса высоковольтного блока, кг, не более | 160 |
| Габаритные размеры блока управления, мм | 380х250х300 |
| Габаритные размеры высоковольтного блока, мм | 585х790х415 |
| Средний срок службы, лет | 10 |
