Устройства отдачи якорной цепи УКЦ

Под заказ

Производитель:

Описание
Характеристики
Отзывы

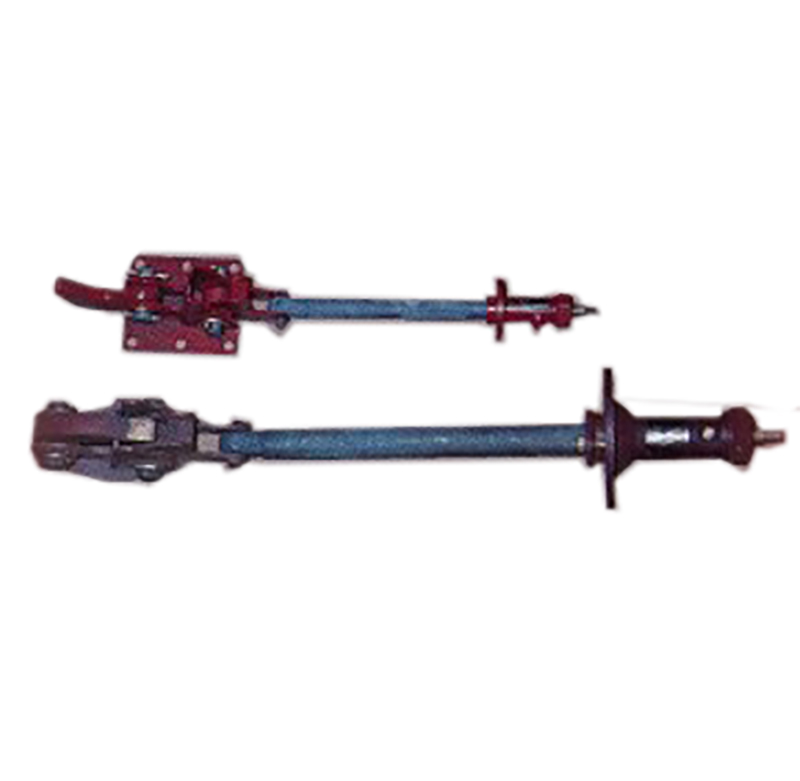

Устройство УКЦ для крепления и отдачи якорной цепи, калибром цепи от 9 мм до 46 мм с угловым или прямым рычагами,калибром цепи от 9 мм до 46мм с угловым или прямым рычагами,калибром цепи от 16 до 111мм с распоркой повышенной и особой прочности, категории цепи К2 и К3,Исполнение привода: хвостовик под маховик или под валиковую проводку

Условное обозначение	№ чертежа	Длина штока, Lmax,мм	Вес,кг	Исполнение привода
тип I-для якорных цепей категории 1(К1) по ГОСТ 228-79 с угловым рычагом
УКЦ 1-( 12,5-14)-L	211-99.6222-03	475	5,4
УКЦ 1-( 16-17,5)-LB	211-99.6223	485	7,5	с хвостовиком привода под валиковую проводку
УКЦ 1-(16-17,5)-L	211-99.6223-01	485	7,5
УКЦ 1-( 19-22)-LB	211-99.6224	515	11,5	с хвостовиком привода под валиковую проводку
УКЦ 1-(19-22)-L	211-99.6224-01	515	11,5
УКЦ 1-(26-28)-L	211-99.6225-01	630	30,1
УКЦ 1-( 32-34)-LB	211-99.6226	660	44,5	с хвостовиком привода под валиковую проводку
тип II-для якорных цепей категории 1(К1) по ГОСТ 228-79 с прямым рычагом
УКЦ 2-( 9-11)-L	211-99.6229-01	435	5,2
УКЦ 2-(16-17,5)-L	211-99.6230-01	500	7,3
УКЦ 2-( 19-22)-LB	211-99.6231	515	10,5	с хвостовиком привода под валиковую проводку
УКЦ 2-(26-28)-L	211-99.6232-01	675	29,3
УКЦ 2-( 32-34)-LB	211-99.6233	690	43,5
УКЦ 2-(32-34)-L	211-99.6233-01	690	43,5
УКЦ 2-(44-46)-L	211-99.6235-01	710	74,5
тип III-для якорных цепей категории 2и3(К2,К3) по ГОСТ 228-79
УКЦ -( 32-34)-LB	211-99.6239	1040	66,3
УКЦ -(32-34)-L	211-99.6239-01	1040	66,3
УКЦ -(44-46)-L	211-99.6241-01	1080	107,5
УКЦ -( 58-62)-LB	211-99.6243	1220	223
УКЦ -( 68-73)-LB	211-99.6244	1400	330
УКЦ -(68-73)-L	211-99.6244-01	1400	330
УКЦ -( 78-81)-LB	211-99.6245	1440	425
УКЦ -(78-81)-L	211-99.6245-01	1440	425
