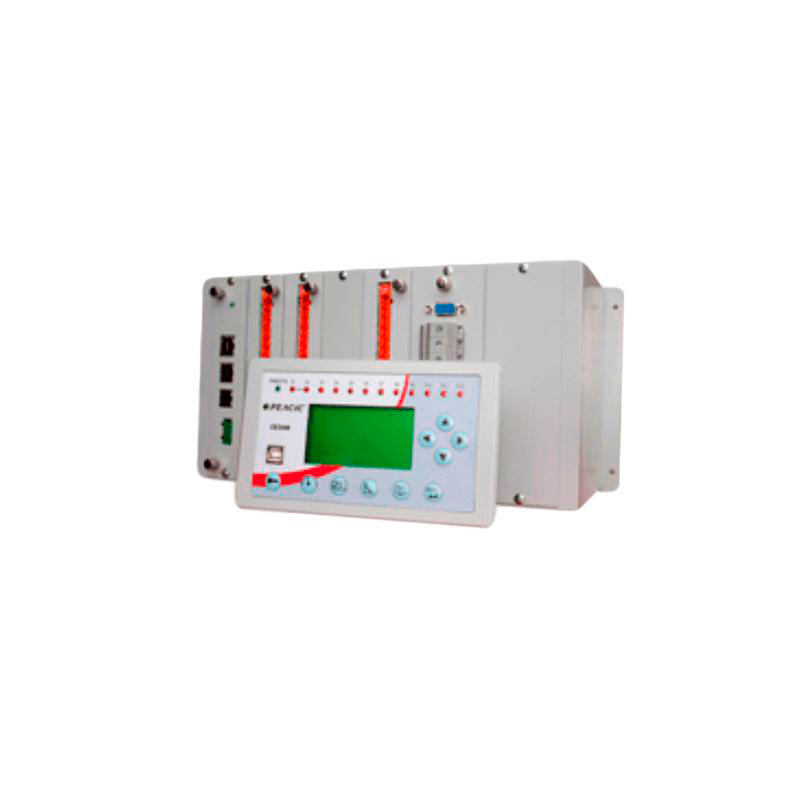

Устройства защиты СЕЗАМ-Т3

Устройства защиты трехобмоточного трансформатора СЕЗАМ-Т3 предназначено для использования в схемах технологической, релейной защиты двухобмоточного трансформатора переменного тока напряжением 6 - 10 - 35 кВ мощностью до 5 МВ т.

Область применения

Устройство предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах релейных залов и пультов управления электростанций и подстанций, электроцехов горнорудных и промышленных предприятий.

Конструктивное исполнение

Устройство СЕЗАМ-Т3 является современным цифровым устройством защиты, управления и противоаварийной автоматики и представляет собой комбинированное многофункциональное устройство, объединяющее различные функции защиты, измерения, контроля, автоматики и сигнализации, местного и дистанционного управления .

Устройство состоит из двух модулей:

• Базовый модуль (БМ);
• Пульт управления (ПМ);

Базовый модуль состоит из процессорного модуля и 7 модулей конфигурации:

• один модуль интерфейсов;
• два модуля ввода - вывода;
• один модуль питания, совмещенный с измерительными входами напряжения;
• два модуля токовых трансформаторов

Комплектность

Устройства защиты трехобмоточного трансформатора СЕЗАМ-Т3 комплектуется:

• базовым модулем;
• выносным пультом управления;
• программой конфигуратора;
• интерфейсным кабелем;
• кабелем типа UTP;
• инструкцией по эксплуатации.
