Устройства защиты СЕЗАМ-В

Устройства защиты вводного выключателя СЕЗАМ-В предназначено для использования в схемах технологической и релейной защиты асинхронных электрических машин переменного тока напряжением 6-10 кВ мощностью до 5 МВт.

Область применения

Устройство предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах релейных залов и пультов управления электростанций и подстанций, электроцехов горнорудных и промышленных предприятий.

Конструктивное исполнение

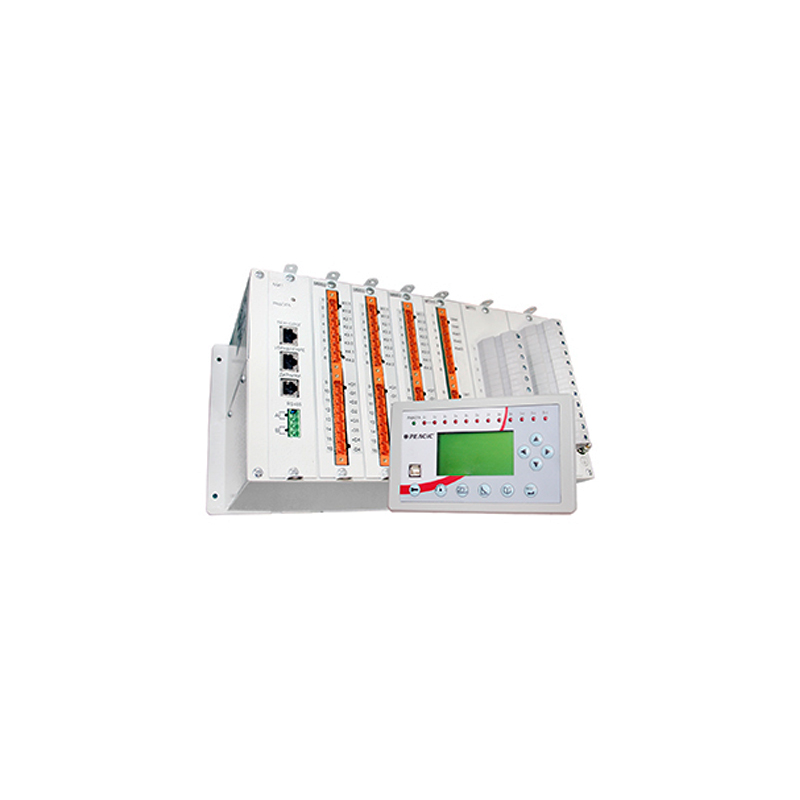

Устройство СЕЗАМ-В состоит из двух блоков:

• базовый модуль (БМ), который устанавливается непосредственно в шкафах, релейных отсеках КРУ,
• выносной пульт управления (ПУ), который соединяется с основным блоком с помощью интерфейсного кабеля последовательной связи типа витая пара.

Устройства рассчитаны на жесткие условия эксплуатации, поэтому в конструкции применены надежные клеммные колодки таких производителей как Weidmuller и Phoenix contact, а соединение между БМ и пультом управления осуществляется кабелем типа UTP с помехозащи щенной витой парой 5 категории.

БМ имеет универсальную конструкцию, которая обеспечивает утопленный монтаж с задним присоединением проводов или выступающий монтаж с передним присоединением проводов.

Базовый модуль хранит и выполняет программу логики работы,   Пульт управления хранит меню пользователя, выполняет функции отображения текущих параметров и редактирования уставок.

Мониторинг контролируемых параметров и конфигурирование устройства СЕЗАМ можно осуществлять двумя путями:

• с помощью пользовательского интерфейса Пульта управления (индикации, клавиатуры);
• с помощью программы конфигуратора СЕЗАМ_config, который входит в комплект поставки (обмен данными производится через встроенные интерфейсы).

Идеология универсальной программно-аппаратной платформы СЕЗАМ-В предоставляет широкие возможности для отображения информации. Базовый модуль без пульта управления в минимальной конфигурации может содержать всего один светодиод – индикация наличия питания/сброса БМ, поэтому никаких органов ручного доступа для просмотра меню, уставок не предусматривается. При данном подходе полный доступ к просмотру и изменению конфигурации проводится через интерфейсы RS232 или RS485 с помощью программ на компьютере. Целью такого решения может являться удешевление устройства: БМ без ПУ.

При наличии пульта управления потребитель получает два дополнительных уровня индикации: 13 точечных светодиодов и ЖКИ, и еще один интерфейс – USB на лицевой панели БУ для подключения к компьютеру с целью мониторинга либо конфигурирования. Один светодиод индицирует работоспособность устройства, функции 12 светодиодов – свободно назначаемые пользователем (пуски, работа защит, автоматики).
