Устройство автоматического повторного включения АПВ-2
Устройство автоматического повторного включения АПВ-2 предназначено для одно- или двукратного повторного включения высоковольтного выключателя в схемах релейной защиты и противоаварийной автоматики.
Конструктивное исполнение

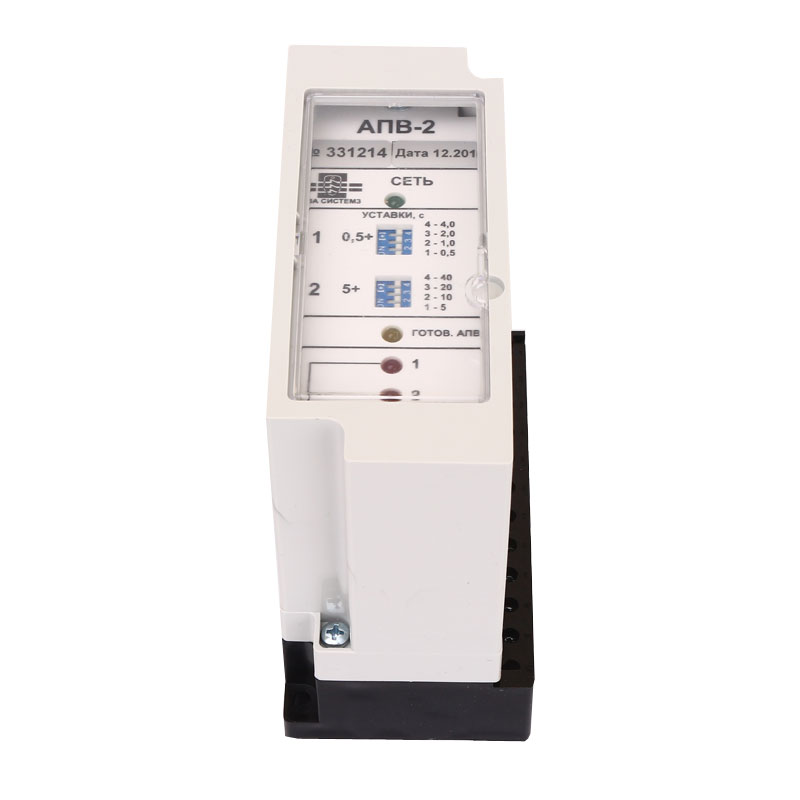

Устройство изготовлено в прямоугольном пластмассовом корпусе 70 × 140 × 136 мм3, который состоит из основы и крышки/ На верхней поверхности основы закреплены при помощи угольников плата АПВ и плата уставок. Платы соединены между собой перемычками. На плате уставок размещены микропереключатели для задания уставок и светодиодные индикаторы.
Над платой уставок размещена панель с маркировкой. Крышка корпуса крепится к основанию двумя винтами, один из которых пломбируется мастикой. На верхней стенке крышки размещена прозрачная панель. Панель съемная, что позволяет изменять уставки без снятия крышки. Для этого панель необходимо зацепить, используя паз и высвободить защелки панели.

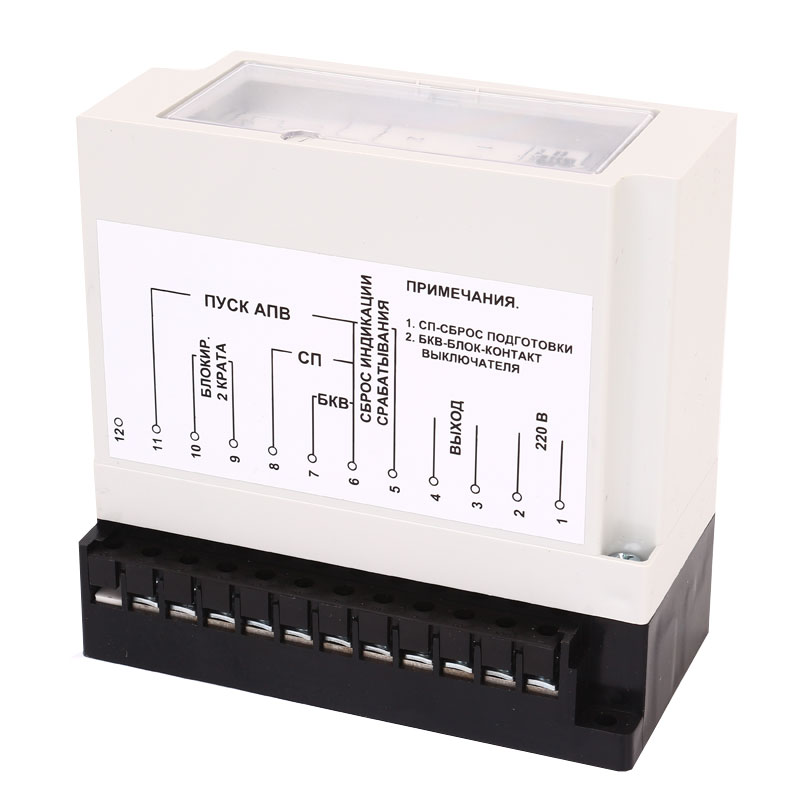

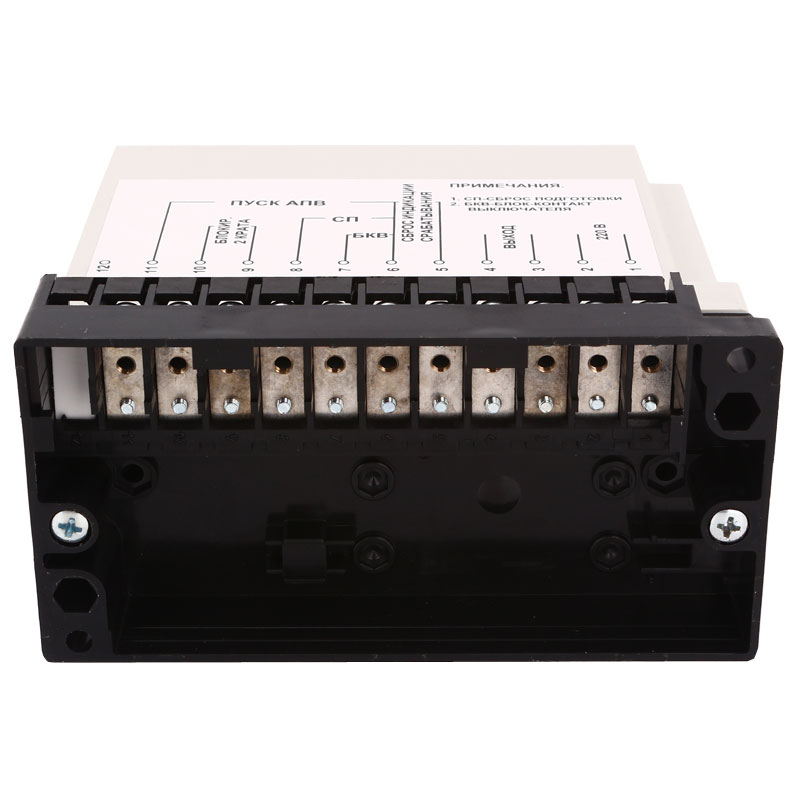

На основании корпуса размещен ряд контактных клемм с зажимами для подключения проводников. С внешней стороны корпуса клеммы закрыты защитной крышкой с отверстиями для отвертки. Защитная крышка вставлена в направляющие и фиксируется защелками.
Конструкция клемм позволяет подключать проводники как с внешней стороны корпуса, так и с внутренней.
| Параметр | Значение |
|---|---|
| Устройство рассчитано для работы при температуре окружающей среды | от-40 °С до +50 °С. |
| Питание устройства осуществляется от сети постоянного или переменного тока напряжением | 220 В. Под заказ возможно изготовление на другой номинал питания. |
| Удовлетворяет требованиям | ГОСТ 3698-32 |
| Время подготовки | АПВ - 70…90 с |
| Выдержка времени первого крата регулируется | от 0,5 до 8 с, с шагом в 0,1 с. |
| Отсчет выдержки времени второго включения начинается после выполнения | первого включения. Если в течение (4-5) с после первого включения АПВ высоковольтный выключатель не был снова отключен, устройство автоматически сбрасывает сигнал ГОТОВ. АПВ и начинает с нуля новый отсчет готовности. |
| Выдержка времени второго крата регулируется | от 5 до 80 с, с шагом 5 с |
| ремя удержания выходного контакта устройства в замкнутом состоянии находится в пределах | (0,2-0,4) с – для режима двукратного АПВ; (0,4-0,6) с – для режима однократного АПВ. |
| Потребляемая мощность устройства АПВ-2 при оперативном напряжении питания, равном 220 В | не более 2,5 ВА |
| Выходные цепи устройства способны коммутировать электрическую нагрузку при токе до ЗА и напряжении от 24 до 250 В мощностью | 60 Вт в цепи постоянного тока с постоянной времени не более 0,005 с;700 ВА в цепи переменного тока с коэффициентом мощности не менее 0,5 |
| Габаритные размеры, мм | 70x140x136 |
| Масса, кг | не более 1 |
