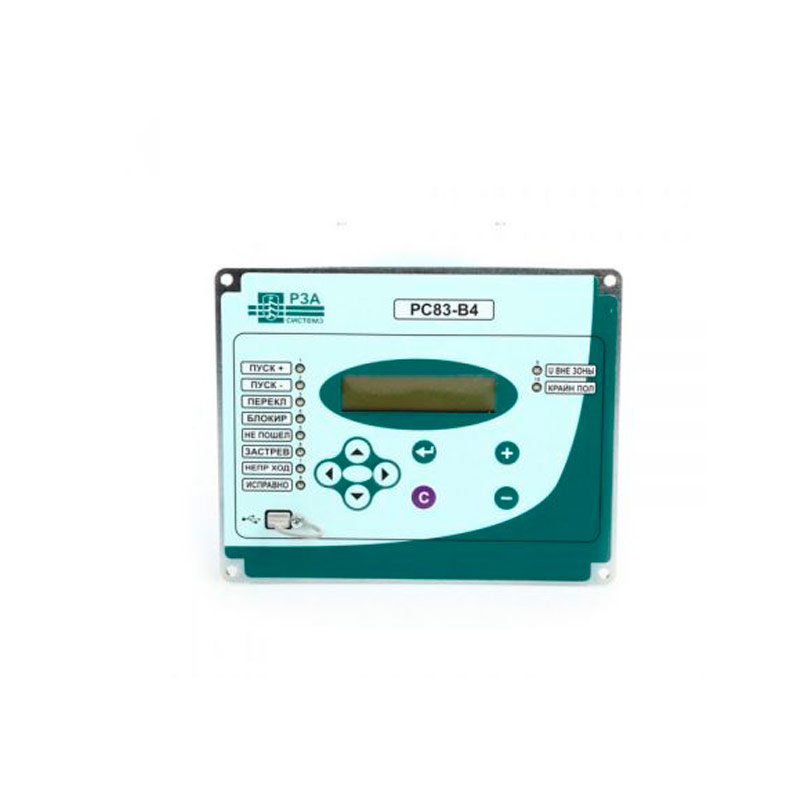

Устройство автоматического управления РПН трансформаторов РС83-В4

Устройство РС83-В4 предназначено для контроля положения и управление РПН силового трансформатора.

Функциональные возможности

Устройство автоматического управления РПН трансформаторов РС83-В4 обеспечивает:

• контроль входного напряжения и тока по каналам 1 и 2;
• формирование управляющего напряжения из напряжения канала 1 или канала 2 с возможностью его коррекции по току для обеспечения встречного регулирования;
• контроль состояния и режима переключения привода РПН по положению его блок-контактов через дискретные входы;
• формирование команд управления приводом РПН в автоматическом режиме в функции управляющего напряжения с контролем напряжения другого канала;
• формирование команд управления РПН в ручном режиме по внешним командам «Прибавить» и «Убавить»;
• непрерывный контроль исправности устройства;
• светодиодную индикацию работы устройства и его исправности.

Особенности

• Устройство осуществляет управление РПН по принципу формирования команд «Прибавить» и «Убавить» с контролем крайних положений РПН и режима переключения ступеней по блок-контактам привода.
• Управление приводом РПН блокируется по сигналу на дискретном входе, при выходе контролируемого напряжения за допустимые пределы, при превышении заданного значения контролируемого тока, при формировании сигналов «Привод не пошел»,  «Непрерывный ход», «Застревание».
• Контроль положения РПН осуществляется встроенными средствами с использованием логометрического датчика.
