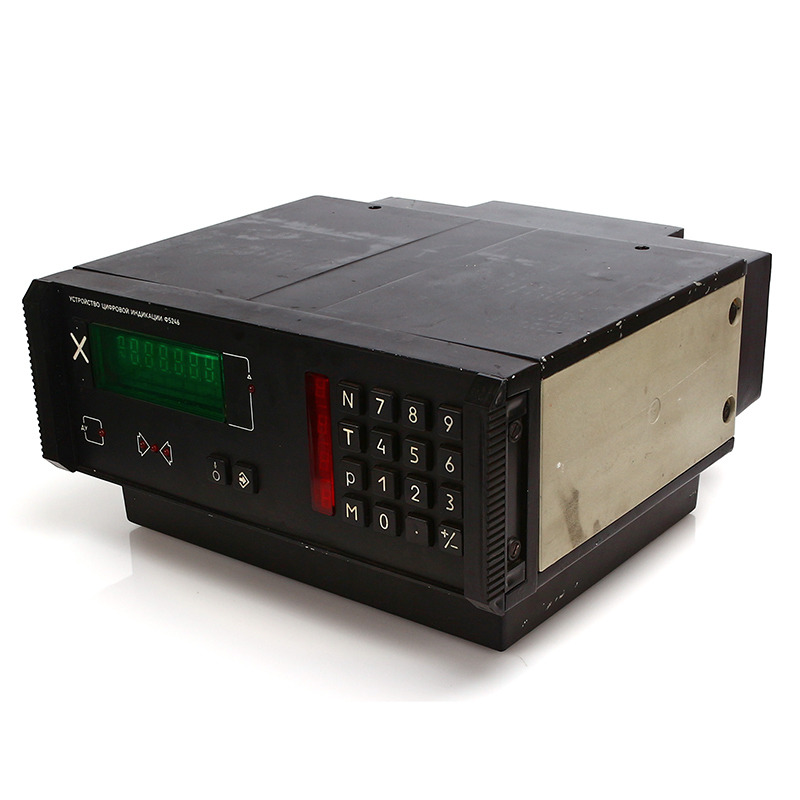

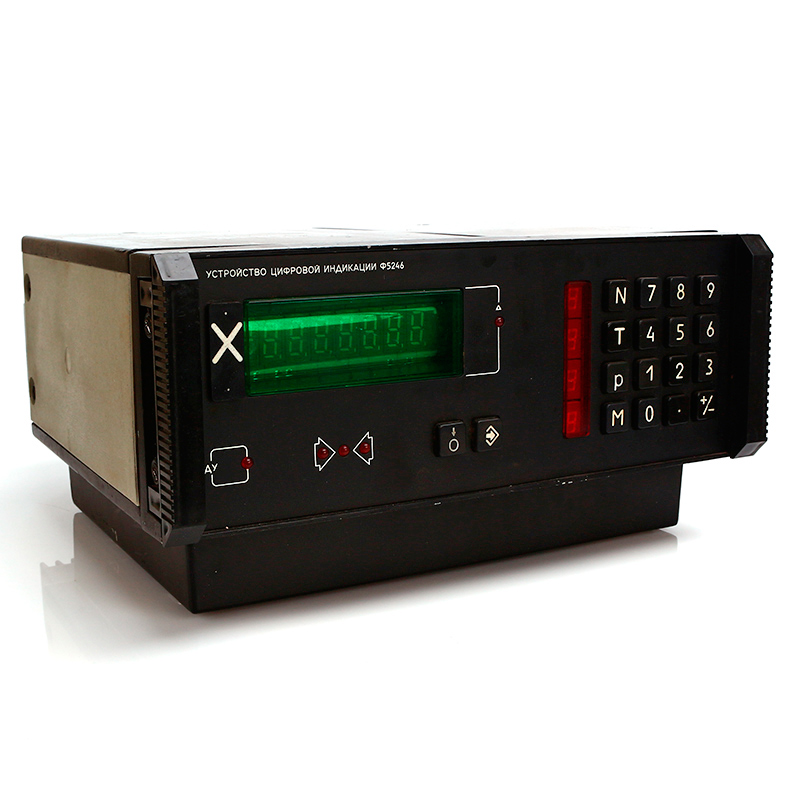

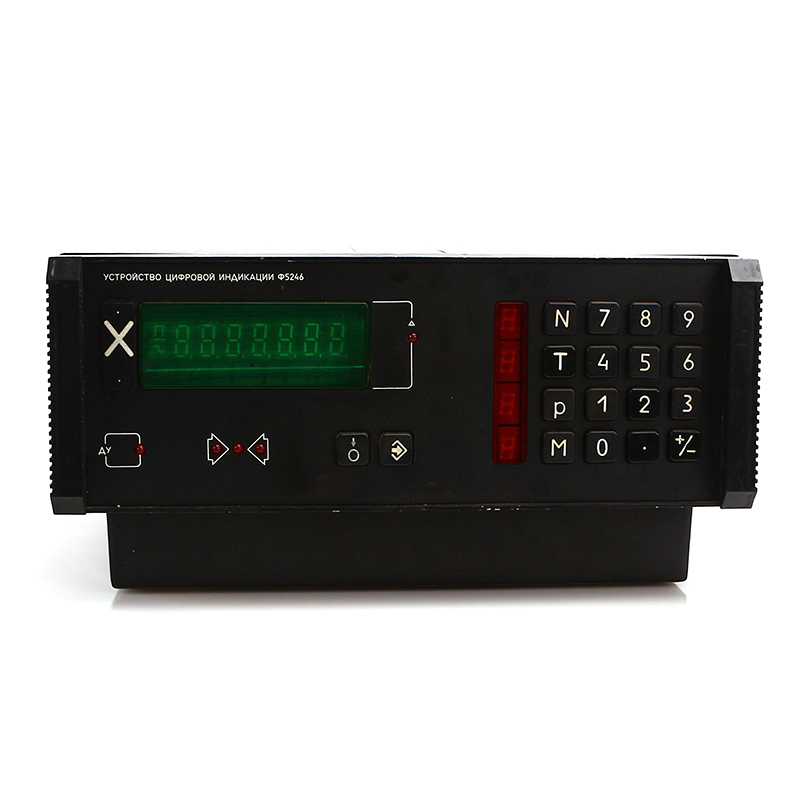

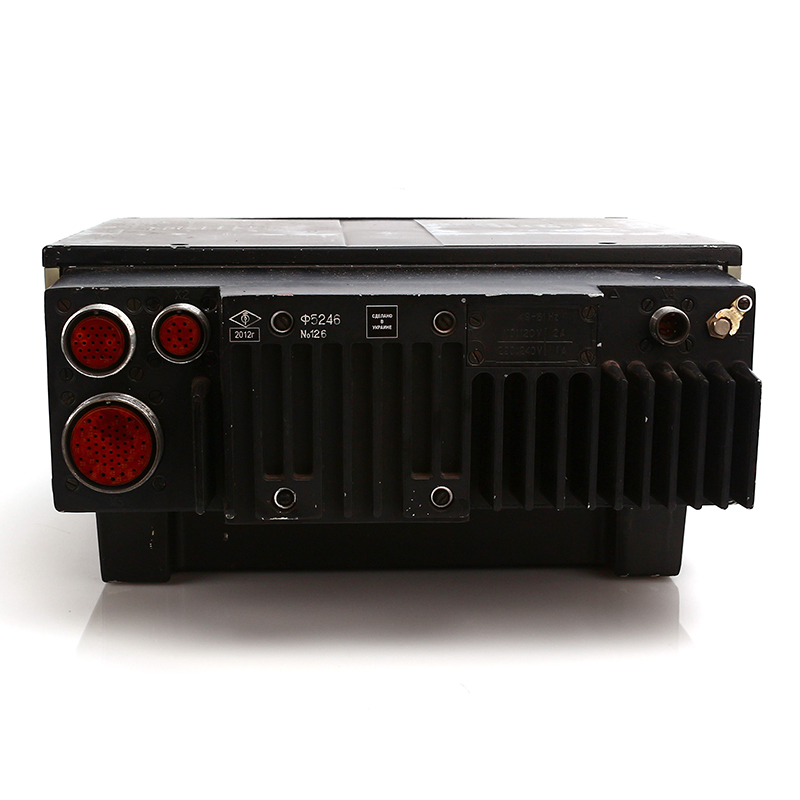

Устройство цифровой индикации Ф5246

Устройство цифровой индикации Ф5246 предназначено для определения геометрических размеров деталей в процессе их обработки на металлорежущих станках или при контроле на координатно-измерительных машинах в ручном или полуавтоматическом режимах управления исполнительными механизмами этих станков и машин.

Область применения

Данное устройство индикации применяется в станкостроении и металлообработке.

Функциональные возможности

УЦИ Ф5246 обеспечивает:

• ввод произвольного значения начального отсчета в любой точке контролируемого перемещения и дальнейший отсчет от этого значения;
• определение и восстановление координат опорной точки;
• ручной ввод, хранение и контроль значений координат девяти точек позиционирования;
• ввод значений текущего отсчета в качестве координат точек позиционирования;
• индикацию значения разности между текущим отсчетом и координатой выбранной точки позиционирования;
• выдачу команд управления направлением перемещения исполнительного механизма и ступенчатым снижением скорости перемещения в режиме позиционирования;
• выдачу команд управления в шаговом режиме позиционирования;
• обмен информацией с внешними устройствами по стандартному интерфейсу;
• ручной ввод, хранение и контроль значений десяти коррекций текущего отсчета на размер инструмента.

Измерительный преобразователь перемещений – бесконтактный сельсин БС 155А.

Комплект поставки

1. Устройство индикации Ф5246 – 1 шт.
2. Запасные части – 1 компл. (согласно ведомости ЗИП).
3. Ведомость ЗИП – 1 экз.
4. Инструкция по эксплуатации – 1 экз.
5. Паспорт – 1 экз.
6. Руководство по текущему ремонту – 1 экз. (поставляется по требованию заказчика).
