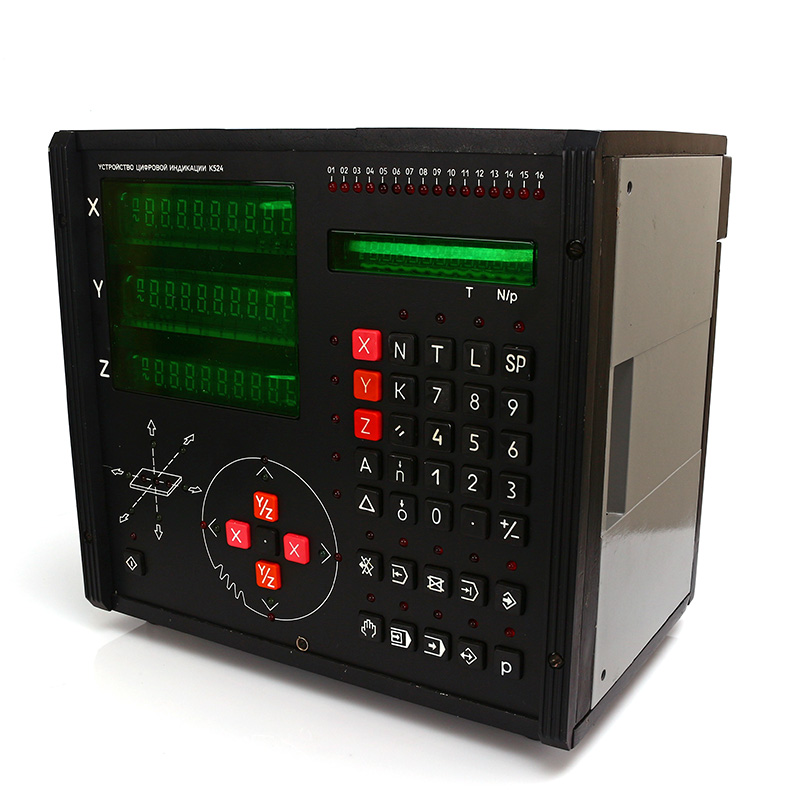

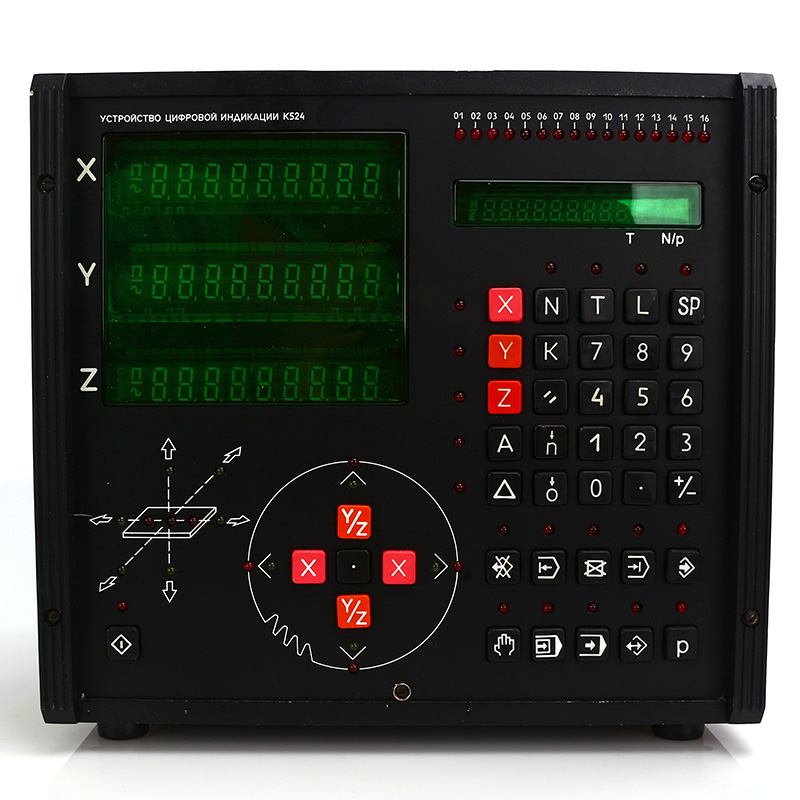

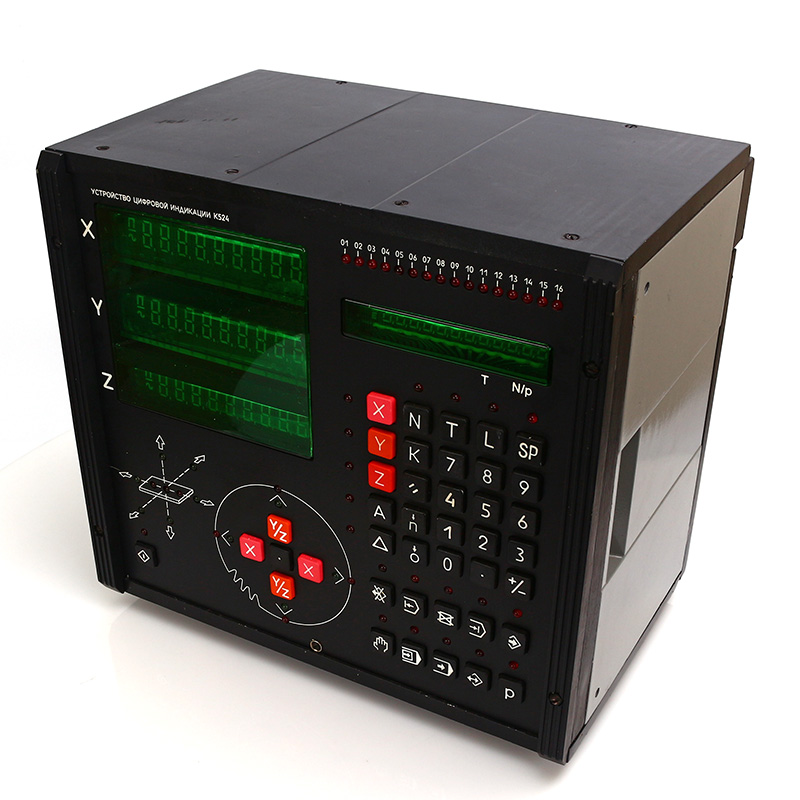

Устройство цифровой индикации К524

УЦИ К524 предназначено для определения геометрических размеров деталей в процессе их обработки на станках фрезерной группы, а также для выдачи программируемых рекомендаций оператору в ручном режиме управления станком или формирования команд управления исполнительными механизмами станка в автоматическом режиме работы.

Функциональные возможности

Устройство цифровой индикации К524 обеспечивает:

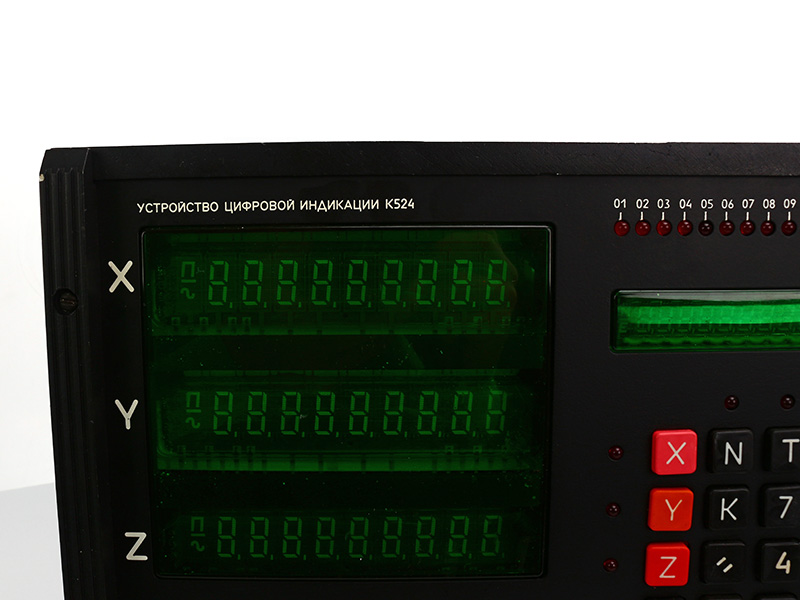

• индикацию текущих значений координат или значений расстояний до точек позиционирования;
• ввод произвольного значения текущего отсчета в любой точке контролируемого перемещения и дальнейший отсчет от этого значения;
• определение и восстановление координат опорной точки;
• ввод, редактирование и хранение управляющих программ для обработки деталей, возможность использования подпрограмм;
• отработку управляющих программ в одном из режимов: ручном с индикацией текущих значений координат и функцией предварительного набора координат точек позиционирования; покадровом с отработкой одного кадра программы с последующей остановкой; программном с полной отработкой управляющей программы;
• ввод коррекции на инструмент;
• выдачу технологических команд;
• выдачу рекомендаций оператору в ручном режиме управления станком;
• ввод управляющих программ по стандартному интерфейсу.

Измерительный преобразователь перемещений – импульсный фотоэлектрический (типа ВЕ-178А5, ЛИР и т.п.).

Комплект поставки

1. Устройство индикации К524 – 1 шт.
2. Запасные части – 1 компл. (согласно ведомости ЗИП).
3. Ведомость ЗИП – 1 экз.
4. Инструкция по эксплуатации – 1 экз.
5. Паспорт – 1 экз.
6. Руководство по текущему ремонту – 1 экз. (поставляется по требованию заказчика).
