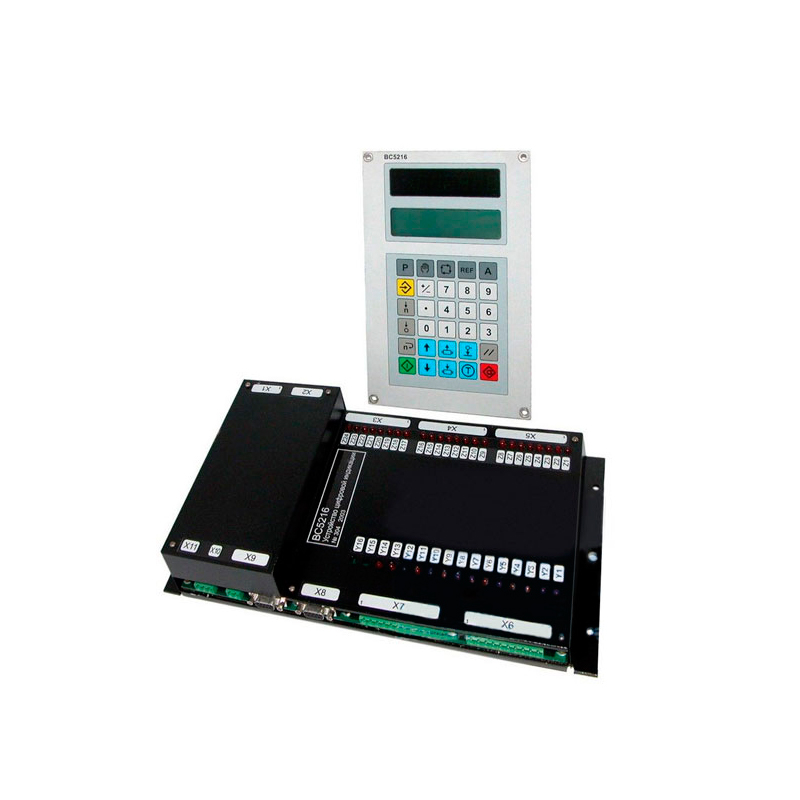

Устройство цифровой индикации ВС5216
Устройство цифровой индикации ВС5216 обеспечивает измерение перемещений по одной оси координат с помощью первичных измерительных преобразователей перемещений (ИП) на базе фотоэлектрических преобразователей перемещений типа ВЕ-164, ВЕ-178А5, ЛИР-5, ЛИР-7, ЛИР-158, ДФ-20 или других, имеющих аналогичные характеристики, индикацию положения подвижных механизмов станка или другой машины, в котором оно используется, управления приводом подач при перемещении этих механизмов и используется в качестве специализированного вспомогательного комплектующего изделия в системах автоматического или полуавтоматического контроля (индикации) перемещений, регулирования и управления.
Функциональные особенности
УЦИ ВС5216 обеспечивает следующие функциональные возможности:
- индикацию отсчета перемещения в диапазонах от минус 9999999 до плюс 9999999;
- индикацию текущего отсчета перемещения при частоте следования сигналов с ИП от 0 до 250 кГц;
- переключение направления оси координат;
- интерполяцию сигналов с ИП с коэффициентом равным 1, 2, или 4;
- восстановление и автозапись значения координаты опорной точки по сигналу опорной точки от ИП с блокировкой зоны опорной точки от внешнего переключателя;
- ввод на индикаторные табло УЦИ произвольного значения начального отсчета.
Параметр | Значение | |
Индикация отсчета перемещения по одной оси координат в диапазонах | от -9999999 до +9999999 | |
Количество импульсов счета за период следования сигналов с ИП | 1 или 2, или 4, или 0,1, или 0,2, или 0,4, или 0,5, или 0,8. | |
Дискретность изменения отсчета перемещения | от 1 до 99 единиц младшего разряда | |
Масштабирование измеренного значения отсчета перемещения, раздельно для каждой оси, с значением умножающего коэффициента | от 0,000001 до 9,999999 | |
Параметры выходного аналогового сигнала | ±10 В на нагрузке 2 кОм | |
Скорость перемещений, раздельно для каждой оси | от 0 до 99,99999 м/мин с дискретностью 0,00001 м/мин | |
Оперативное изменение текущей скорости перемещений при помощи внешнего переменного резистора | от 1 до 125 % | |
Ток коммутации по каждому из входов управления УЦИ при напряжении питания 24 ±3 В, не более | 15 мА | |
Электропитание трех ИП | 5 ±0,25 В и ток нагрузки не более 300 мА для одного ИП | |
Электропитание устройства индикации ВС5216 | от сети постоянного тока напряжением от 85 до 242 В | |
Потребляемая мощность, не более | 8 Вт | |
Время установления рабочего режима УЦИ в рабочих условиях применения, не более | 5 мин | |
Габаритные размеры не более: | пульта управления | 247 x 152 x 40 мм |
блока обработки информации | 340 x 195 x 62 мм | |
Масса не более: | пульта управления | 1 кг |
блока обработки информации | 2 кг | |
| Параметр | Значение |
|---|---|
