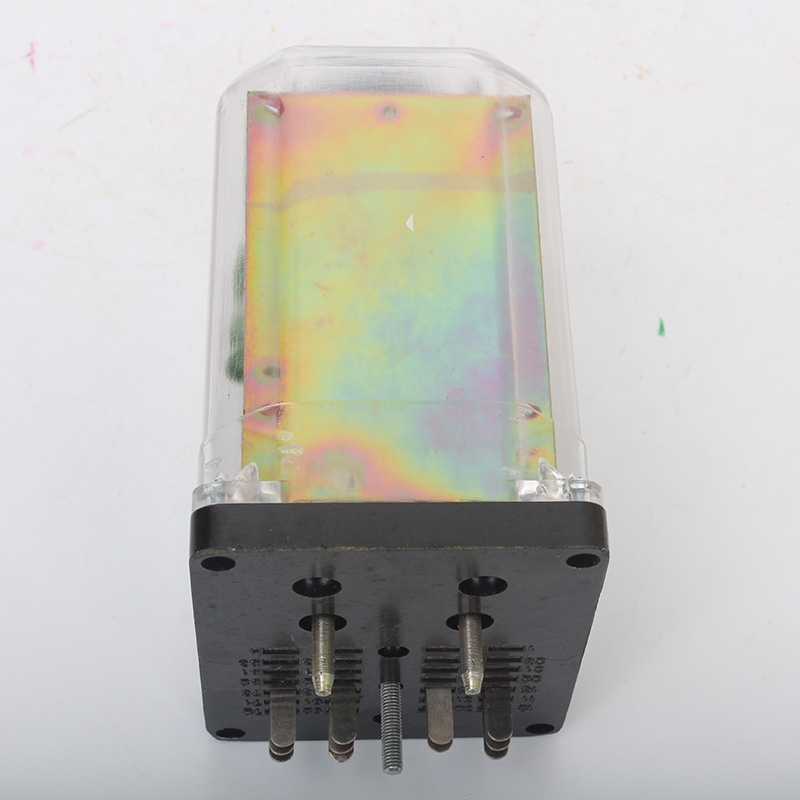

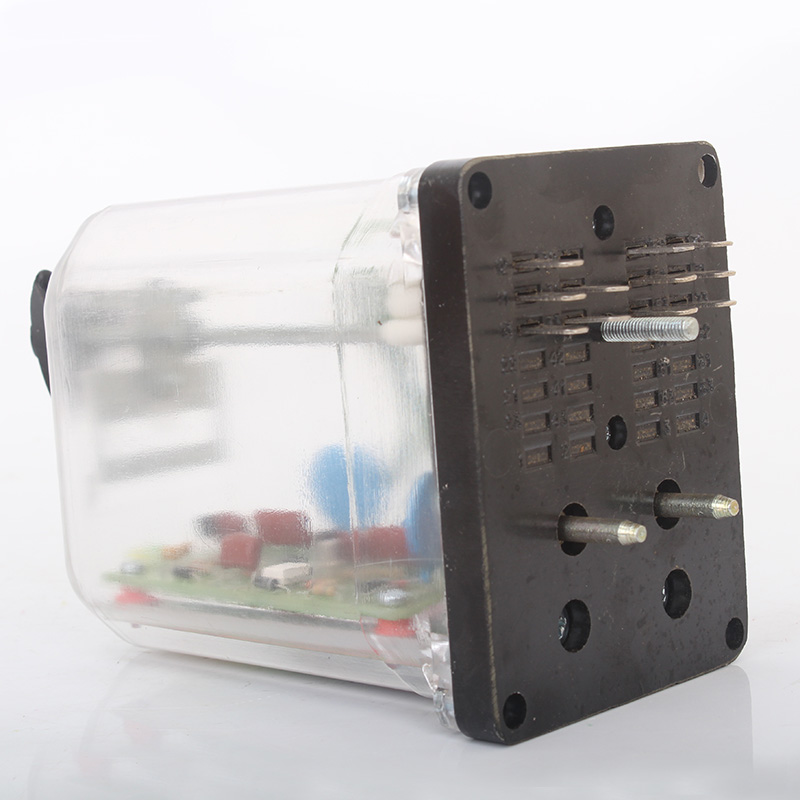

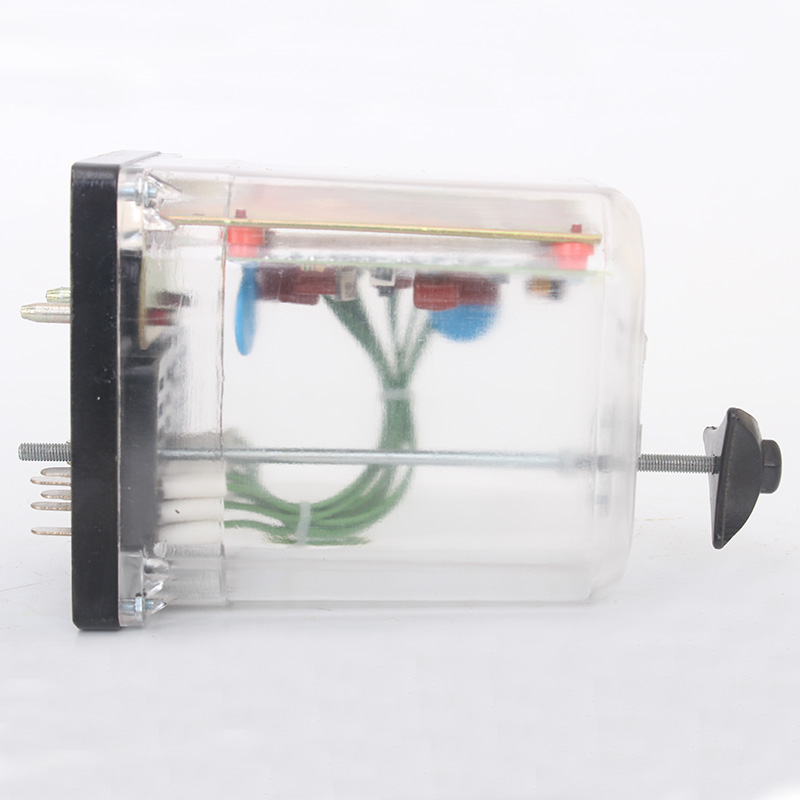

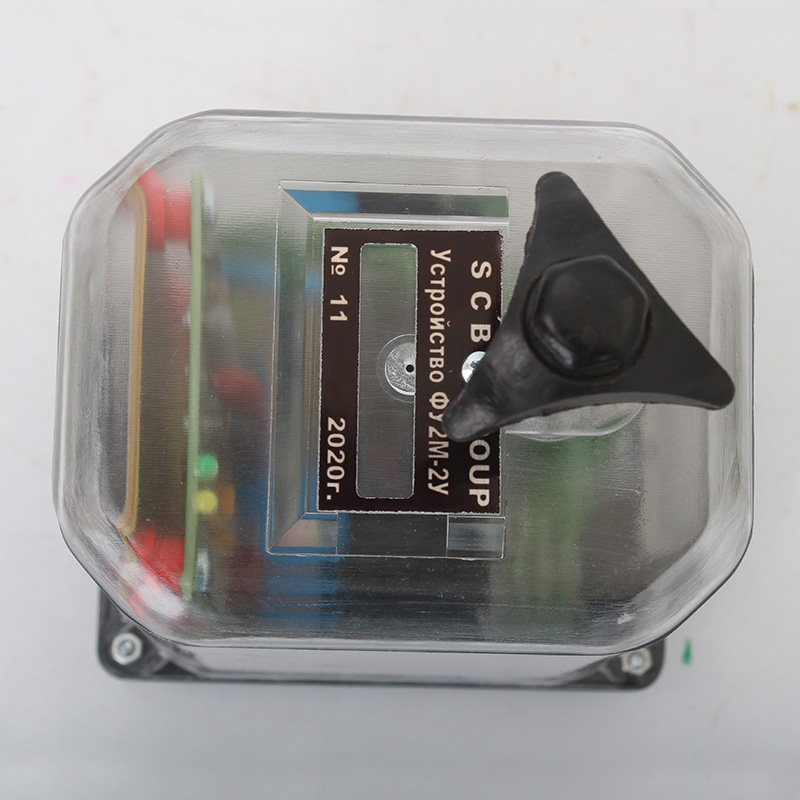

Устройство фазирующее ФУ2М-2У
Устройство фазирующее ФУ2М-2У служит для автоматической коммутации фазы напряжения на выходе одного преобразователя частоты ПЧ50/25-300, в зависимости от фазы напряжения другого преобразователя частоты ПЧ50/25-300.
Эксплуатация
Устройство фазирующее ФУ2М-2У остается работоспособным при воздействии:
- температуры окружающего воздуха от -40 до +60 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).

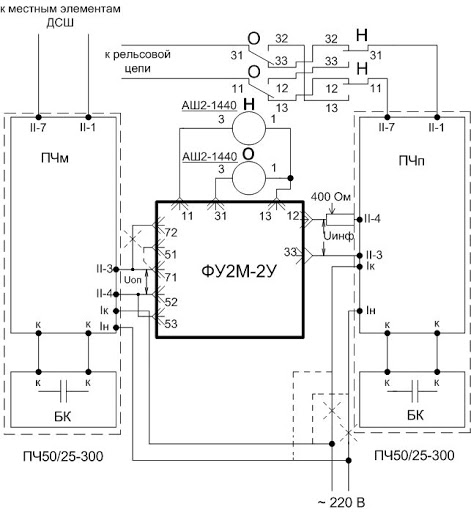

Рис.1 Схема внешних подключений устройства ФУ2М-2У
| Параметры | Значение |
| Рабочее подводимое напряжение частотой 25 Гц, В | от 70,0 до 90,0 |
| Номинальное напряжение на обмотке сработавшего реле, В | от 18,0 до 36,0 |
| Остаточное напряжение на обмотке выключенного реле, В, не более | 1,5 |
| Ток, потребляемый от источника информационного напряжения (путевого преобразователя), мА, не более | 150,0 |
| Ток, потребляемый от источника опорного напряжения (местного преобразователя), мА, не более | 8,5 |
| Степень защиты | ІР30 по ГОСТ 14254 |
| Габаритные размеры | не более 112х87х200 мм |
| Масса | не более 1,0 кг |
