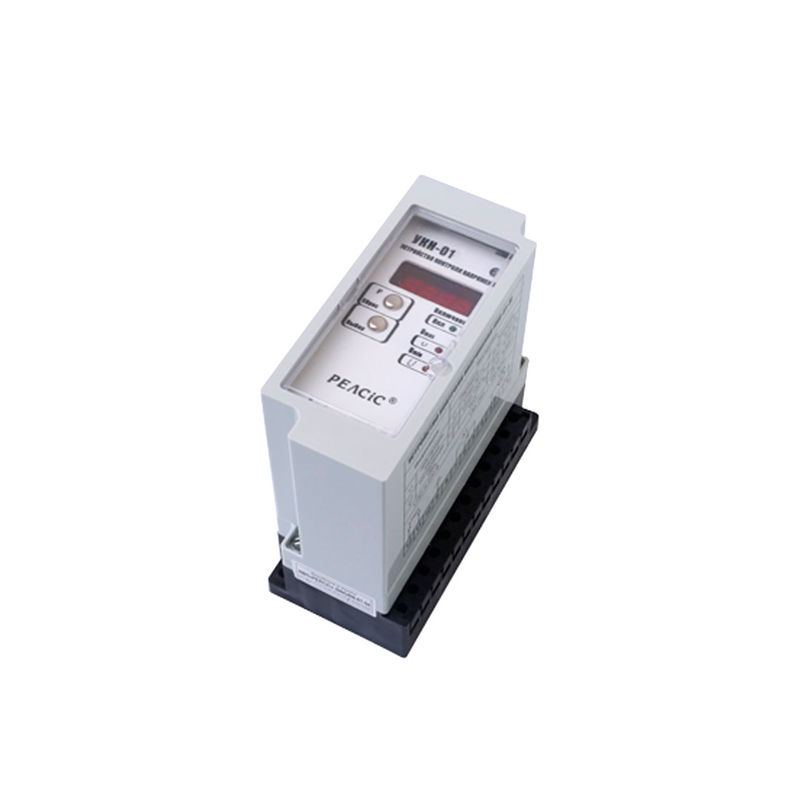

Устройство контроля напряжения УКН-01
Устройство контроля напряжения УКН-01 предназначено для непрерывного автоматического контроля исправности цепей напряжения обмоток измерительных трансформаторов напряжений, собранных в разомкнутый треугольник.
Функциональные возможности
Устройство УКН-01 обеспечивает реализацию следующих функций:
- измерение текущего действующего значения напряжения входного сигнала;
- выделение и измерение действующего значения составляющей частотой 150 Гц;
- индикацию действующего значения входного сигнала или его составляющей на частоте 150 Гц (по выбору);
- срабатывание с заданной выдержкой времени, при превышении входного напряжения заданной уставки;
- срабатывание с заданной выдержкой времени при понижении составляющей частоты 150 Гц входного напряжения ниже заданной уставки;
- фиксацию значения входного напряжения в момент срабатывания устройства.
Эксплуатация
Устройство предназначено для эксплуатации в следующих условиях:
- температура окружающей среды от -20 °С до +50 °С;
- относительная влажность окружающего воздуха при 25 °С до 95 %;
- атмосферное давление - от 550 до 800 мм рт. ст.;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов; - место установки должно быть защищено от поп адания брызг, воды, масел и прямого воздействия солнечных лучей.
| Параметр | Значение |
|---|---|
| Напряжение оперативного питания, В | ~220 |
| Допустимые пределы напряжения оперативного питания, В | 90 - 250 |
| Номинальное напряжение входного сигнала частотой 50 Гц, В | 100 |
| Диапазон измеряемых напряжений, В | 0,05-9,0 |
| Диапазон уставок по превышению входного напряжения переменного тока частотой 50 Гц, В | 0,05–9,0 |
| Диапазон уставок по понижению напряжения переменного тока частотой 150 Гц, В | 0,05–9,0 |
| Дискретность установки уставок по превышению или понижению входного напряжения срабатывания, В | 0,01 |
| Диапазон уставок времени срабатывания, с | 0,5 – 8,0 |
| Потребляемая мощность по цепи контроля при Uвх.=100 В, не более, ВА | 1,0 |
| Потребляемая мощность по цепи питания, ВА, не более | 7,0 |
| Коэффициент возврата после снижения измеряемого напряжения ниже уставки срабатывания | 0,9 – 0,95 |
| Механическая износостойкость | не менее 106циклов |
| Масса | не более 0,6 кг |
