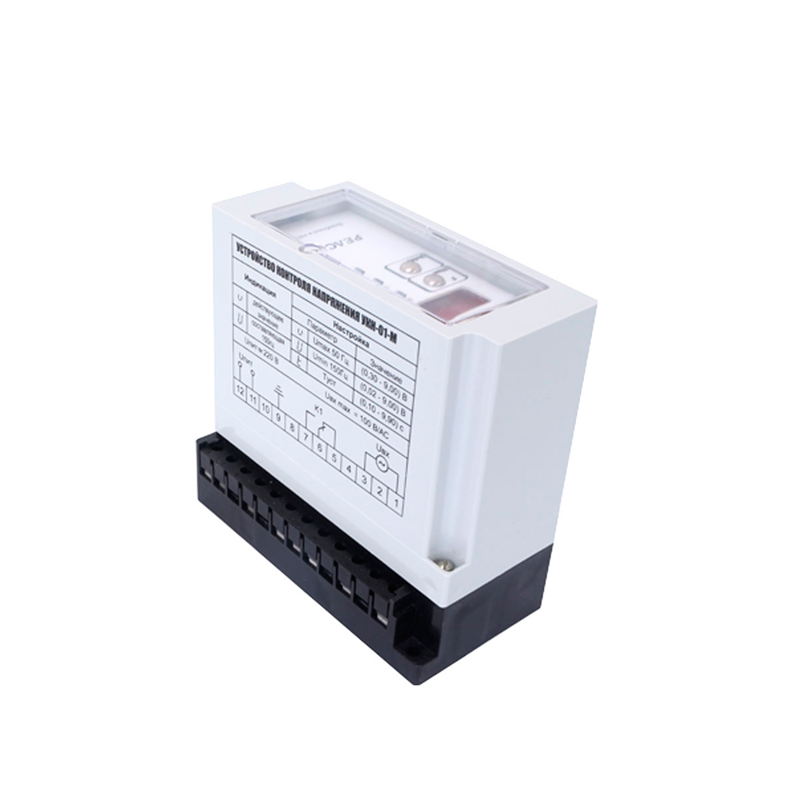

Устройство контроля напряжения УКН-01М
Устройство контроля напряжения УКН-01М предназначено для непрерывного автоматического контроля исправности цепей напряжения обмоток измерительных трансформаторов напряжений, собранных в разомкнутый треугольник.
Область применения
Устройство контроля напряжения устанавливается на панелях и щитах управления релейных залов, в релейных шкафах и отсеках КРУ.
Конструктивное исполнение
В устройстве УКН-01М следует выделить следующие основные узлы и блоки:
- датчик входного напряжения ДН;
- блок измерения, управления и индикации;
- блок питания БП;
- фильтр электромагнитных помех;
- выходное реле.
На передней панели устройства установлены:
- светодиодный матричный индикатор содержащий 4 знакоместа;
- две кнопки управления и настройки параметров;
- светодиод контроля питания;
- два светодиода сигнализирующих о срабатывании устройства.
Эксплуатация
Устройство УКН-01М предназначено для эксплуатации в следующих условиях:
- температура окружающей среды от -20 °С до +55 °С;
- относительная влажность окружающего воздуха при температуре плюс 25°С не более 80 %;
- атмосферное давление от 550 до 800 мм рт. ст.;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов;
- место установки должно быть защищено от попадания брызг, воды, масел и прямого воздействия солнечных лучей
| Параметр | Значение |
|---|---|
| Напряжение оперативного питания, В | ~220 |
| Допустимые пределы напряжения оперативного питания, В | 90-250 |
| Номинальное напряжение входного сигнала частотой 50 Гц, В | 100 |
| Диапазон измеряемых напряжений, В | 0,02–9,0 |
| Диапазон уставок по превышению входного напряжения переменного тока частотой 50 Гц, В | 0,3–9,0 |
| Диапазон уставок по понижению напряжения переменного тока частотой 150 Гц, В | 0,02–9,0 |
| Дискретность установки уставок по превышению или понижению входного напряжения срабатывания, В | 0,01 |
| Диапазон уставок времени срабатывания, с | 0,1 - 9,9 |
| Потребляемая мощность по цепи контроля при Uвх.=100 В, не более, ВА | 1,0 |
| Потребляемая мощность по цепи питания, ВА, не более | 7,0 |
| Коэффициент возврата после снижения измеряемого напряжения ниже уставки срабатывания | 0,9 – 0,95 |
