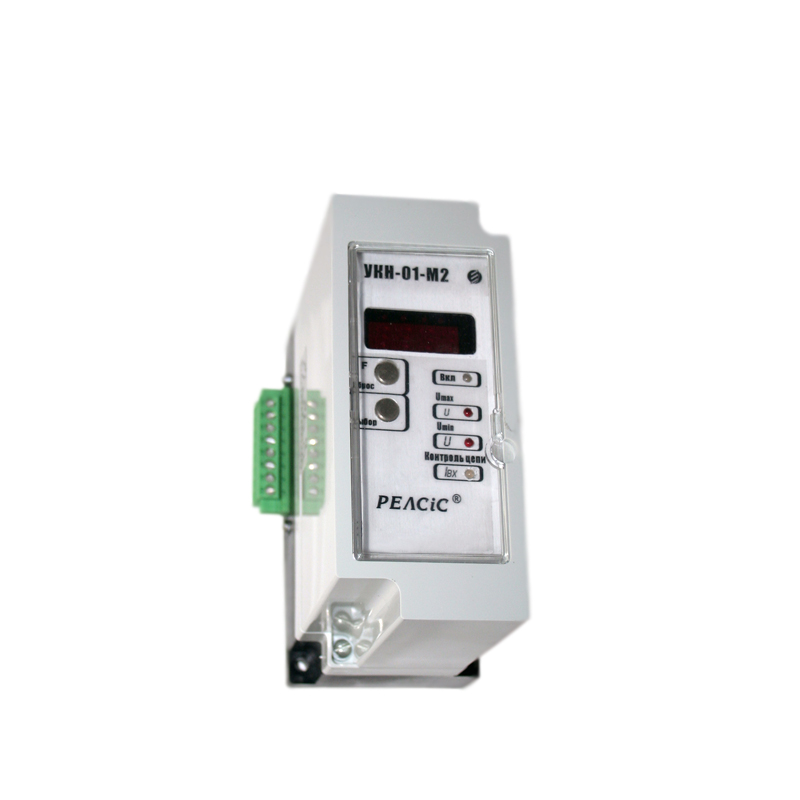

Устройство контроля напряжения УКН-01М2
Устройство контроля напряжения УКН-01М2 предназначено для контроля цепей напряжения обмоток ТН, собранных в разомкнутый треугольник , и целостности этих обмоток по величине протекающего по ним тока .
Область применения
Устройство контроля напряжения устанавливается на панелях и щитах управления релейных залов, в релейных шкафах и отсеках КРУ.
Конструктивное исполнение
Устройство является комбинированным микропроцессорным индикатором контроля состояния цепей напряжения открытого треугольника ТН и целостности его обмоток. Применение в устройстве микроконтроллера позволяет использовать цифровую фильтрацию входного сигнала и обеспечивает высокую точность измерения. Реализованный в устройстве алгоритм цифровой фильтрации и функции контроля и индикации напряжения позволяет реализовать технические параметры, отвечающие требованиям, предъявляемым к устройствам контроля напряжения разомкнутого треугольника ТН.
Эксплуатация
Устройство УКН-01М2 предназначено для эксплуатации в следующих условиях:
- температура окружающей среды от -20 °С до +55 °С;
- относительная влажность окружающего воздуха при температуре +25 °С не более 80 %;
- атмосферное давление от 550 до 800 мм рт. ст.;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов;
- место установки должно быть защищено от попадания брызг, воды, масел и прямого воздействия солнечных лучей.
| Параметр | Значение |
|---|---|
| Напряжение оперативного питания, В | ~220 |
| Допустимые пределы напряжения оперативного питания, В | 90 - 250 |
| Номинальное напряжение входного сигнала частотой 50 Гц, В | 100 |
| Диапазон измеряемых напряжений, В | 0,02–9,0 |
| Диапазон уставок по превышению входного напряжения переменного тока частотой 50 Гц, В | 0,3–9,0 |
| Диапазон уставок по понижению напряжения переменного тока частотой 150 Гц, В | 0,02–9,0 |
| Дискретность установки уставок по превышению или понижению входного напряжения срабатывания, В | 0,01 |
| Диапазон уставок времени срабатывания, с | 0,1 - 9,9 |
| Потребляемая мощность по цепи контроля при Uвх.=100 В, не более, ВА | 1,0 |
| Потребляемая мощность по цепи питания, ВА, не более | 7,0 |
| Коэффициент возврата после снижения измеряемого напряжения ниже уставки срабатывания | 0,9 – 0,95 |
| Механическая износостойкость | не менее 106циклов |
| Масса, кг | не более 0,6 |
