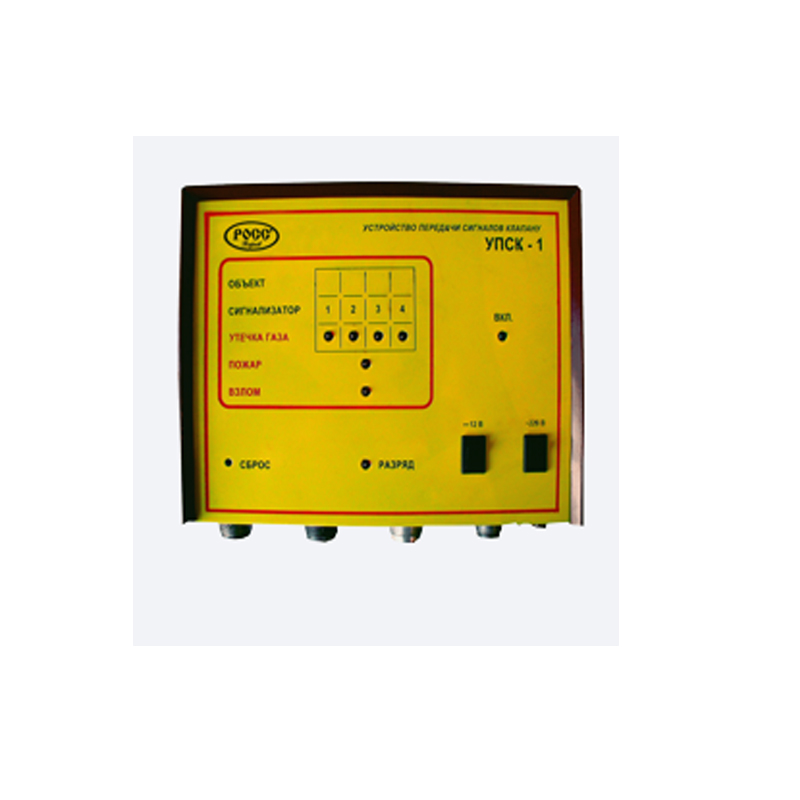

Устройство передачи сигналов клапану УПСК-1

Устройство передачи сигналов клапану УПСК-1 предназначено для приема и передачи сигналов систем сигнализации импульсному электромагнитному клапану для обеспечения его закрытия при срабатывании систем сигнализации о загазованности, систем пожарной и охранной сигнализации, отключения электроэнергии, а также включения светозвуковой сигнализации при обнаружении загазованности.

Функциональные возможности

УПСК-1 выполняет следующие функции:

• обеспечивает выдачу (дублирует) световых сигналов"Утечка газа","Пожар","Взлом"на передней панели при срабатывании аналогичной сигнализации в подключенных к устройству системах сигнализации;
• обеспечивает выдачу сигналов для закрытия клапана;
• обеспечивает память поступивших сигналов при отключении основного и резервного электропитания и их воспроизведение после подачи электропитания;
• при поступлении сигнала"Утечка газа"обеспечивает электропитанием светозвуковую сигнализацию (СЗС) - напряжением постоянного тока 12 В.

УПСК-1 имеет обыкновенное исполнение и предназначено для установки за пределами взрывоопасной зоны.

Заряд аккумулятора резервного источника питания осуществляется автоматически (при наличии основного питания).

Количество сигнальных устройств УС-1, подключаемых к УПСК-1 не более четырех. Количество газосигнализаторов, подключаемых параллельно к разъему УТЕЧКА ГАЗА – до 50.

Условия эксплуатации

• Температура окружающей и контролируемой среды, °C от 1 до +40
• Относительная влажность при 25 °C, % до 80
• Атмосферное давление, кПа (мм рт.ст.) от 84 до 106,7 (от 630 до 800)
