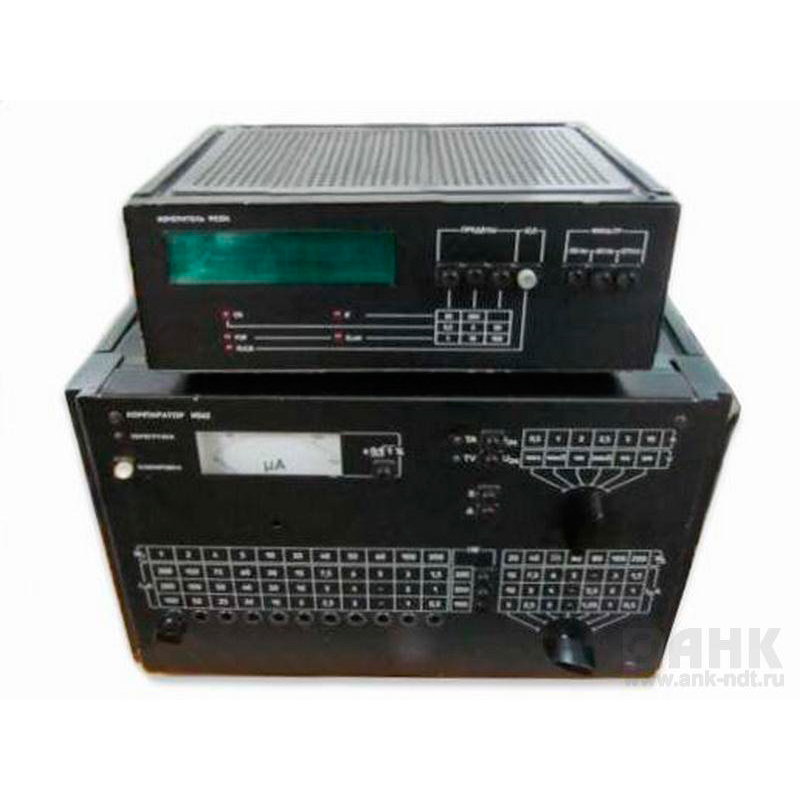

Устройство поверки измерительных трансформаторов К535
Устройство поверки измерительных трансформаторов К535 предназначено для измерения погрешностей трансформаторов тока классов точности от 0,02 и ниже и трансформаторов напряжения классов точности от 0,05 и ниже.
Технические характеристики
- Устройство обеспечивает измерение составляющих погрешностей и мощности нагрузки во вторичной цепи поверяемых трансформаторов напряжения с номинальными значениями вторичного напряжения 100:3; 100:√3; 100; 200:√3; 150; 200 В и трансформаторов тока с номинальными значениями вторичного тока 0,5; 1; 2; 2,5 и 5 А.
- Устройство поверки трансформаторов К535 обеспечивает измерение токовой и угловой погрешностей трансформаторов тока абсолютным методом (без использования образцового трансформатора) с номинальными значениями сравниваемых первичного и вторичного токов компаратора И562 (в дальнейшем - компаратор) согласно таблице 1.
Номинальное значение ампервитков компаратора | Номинальное значение сравниваемых токов, А | |
первичного | вторичного | |
100 | 0,5; 1; 2; 2,5; 5; 10;20; 25; 50; 100 | 0,5; 1; 2; 2,5; 5 |
200 | 1; 2; 2,5; 4; 5; 10; 20; 25; 40; 50; 100; 200 | 1; 2; 2,5; 5 |
300 | 1,5; 3; 5; 6; 7,5; 15; 30; 60; 75; 150; 300 | 5 |
- Конечные значения диапазонов измерения погрешностей, нормальная и рабочая области значений частот соответствуют указанным в таблице 2.
Обозначение диапазона измерений | Диапазон измерений составляющих погрешностей | Нормальная область частот, Гц | Рабочая область частот, Гц | |||
напряжения (токовой), % | угловой, ' | при отключенном фильтре | при включенном фильтре | при отключенном фильтре | при включенном фильтре | |
0,2 | от -0,2 до 0,2 | от -20 до 20 | 45-100 | 49,8 – | 40-1000 | 49 – |
2 | от -2 до 2 | от -200 до 200 | - 50,2 59,75 – | - 51; 58,8 – | ||
20 | от -20 до 20 | - | - 60,25 | - 61,2 | ||
- Конечные значения диапазонов измерения активной и реактивной составляющих номинальной мощности нагрузки поверяемых трансформаторов: 1, 10 и 100 Вт (вар).
- Конечные значения диапазонов измерения относительного значения (по отношению к номинальному) вторичного напряжения (тока): 15 и 150% от номинального значения напряжения (тока).
- Пределы допускаемой основной абсолютной погрешности (Δ) каналов измерения погрешностей и мощности нагрузки в единицах измеряемых величин в диапазоне изменения первичного напряжения от 0,2 до 1,2 номинального значения и первичного тока от 0,01 до 1,5 номинального значения равны:
- Δ = ±[α · A(1 + 0,1 Nn/N) ÷ 0,005 · An], где:
- А - измеряемое значение погрешности или мощности нагрузки;
- Аn - конечное значение диапазона измерения;
- N - относительное значение устанавливаемого напряжения (тока), %;
- Nn - конечное значение диапазона измерения напряжения (тока), %;
- α - коэффициент, равный 0,01 при измерении погрешностей трансформаторов, и равный 0,04 при измерении мощности нагрузки.
- Пределы допускаемой основной приведенной погрешности при измерении относительного значения вторичного напряжения (тока) от конечного значения диапазона измерения равны:
- по табло измерителя Ф5304 - ± 1,5 %
- по аналоговому прибору компаратора - ± 2,5 %
- Пределы допускаемой основной абсолютной погрешности компаратора равны:
- токовой погрешности - ± 0,005%
- угловой погрешности - ± 0,3'
- Питание устройства поверки измерительных трансформаторов осуществляется от сети переменного тока напряжением (220 ± 22) В частотой (50 ± 0,5) Гц.
- Мощность, потребляемая устройством от сети, не превышает 50 В·А.
- Габаритные размеры блоков устройства и их масса указаны в таблице 3.
Наименование и обозначение блоков устройства | Габаритные размеры, мм, не более | Масса, кг, не более |
Измеритель Ф5304 | 330x150x350 | 8,5 |
Компаратор И562 | 450x300x470 | 26,5 |
Комплект поставки
В комплектацию устройства поверки измерительных трансформаторов К535 входят:
- Измеритель Ф5304 – 1 шт.
- Компаратор И562 -1 шт.
- Кабель – 1 шт.
- Штепсель – 1 шт.
- Перемычки – 2 шт.
- Предохранители – 3 шт.
- Разрядник – 1 шт.
- Техническое описание и инструкция по эксплуатации – 1 экз.
- Паспорт – 1 экз.
