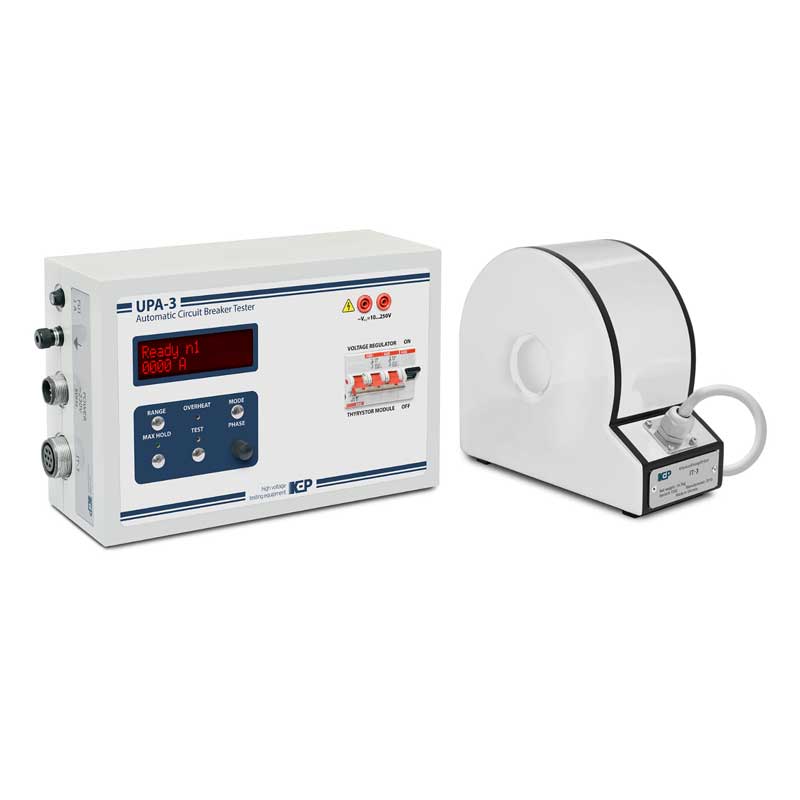

Устройство прогрузки автоматических выключателей УПА-3
Производитель:
Устройство прогрузки автоматических выключателей УПА-3 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей.
| № | Наименование | Количество |
| 1. | Блок управления УПА-3 | 1 |
| 2. | Источник тока ИТ-3 | 1 |
| 3. | Шина гибкая (длина 1 м), сечение 100 мм2 | 4 |
| 4. | Разъем подключения РНО | 1 |
| 5. | Руководство по эксплуатации | 1 |
| 6. | Кабель питания УПА-3 | 1 |
| 7. | Кабель питания ИТ-3 | 1 |
| 8. | Крепёж для соединения шин, комплектов | 1 |
Принцип действия
Работа устройства УПА-3 основана на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.
| Параметр | Значение |
|---|---|
| Диапазон генерации и измерения силы переменного тока в режиме «кА», кА | |
| на 1 витке | 1 – 3 |
| на 2 витках | 0,5 – 1,5 |
| на 3 витках | 0,33 – 1 |
| на 4 витках | 0,25 – 0,75 |
| на 5 витках | 0,2 – 0,6 |
| Диапазон генерации и измерения силы переменного тока в режиме «А», А | |
| на 1 витке | 100 – 1000 |
| на 2 витках | 50 – 500 |
| на 3 витках | 33 – 330 |
| на 4 витках | 25 – 250 |
| на 5 витках | 20 – 200 |
| Основная приведенная погрешность измерения силы переменного тока*, % | ± 3 |
| Погрешность измерения длительности протекания тока и времени отключения*: | |
| 50 мс – 990 мс, мс | ± 20 |
| 1 с – 7200 с, % | ± 3 |
| Время непрерывной работы при максимальном токе, не менее, с | 30 |
| Напряжение питающей сети, В | 230 ± 10 % |
| Частота питающей сети, Гц | 50±1 |
| Потребляемая мощность, кВ•А, не более | 5,5 |
| Масса блока управления, кг, не более | 3 |
| Масса источника тока, кг, не более | 13 |
| Масса гибкой шины (длиной 1м сечением 110 мм2), кг, не более | 1,3 |
| Габаритные размеры блока управления, Ш×В×Г, мм, не более | 347×140×210 |
| Габаритные размеры источника тока, Ш×В×Г, мм, не более | 115×220×253 |
| Средний срок службы, лет | 10 |
