Устройство сигнализации и управления дизелем УСУ-Д-1М-04
Устройство сигнализации и управления дизелем УСУ-Д-1М-04 состоит из пульта управления и датчиков контролируемых параметров (датчика оборотов, датчика температуры воды, датчика температуры масла, датчика давления масла).

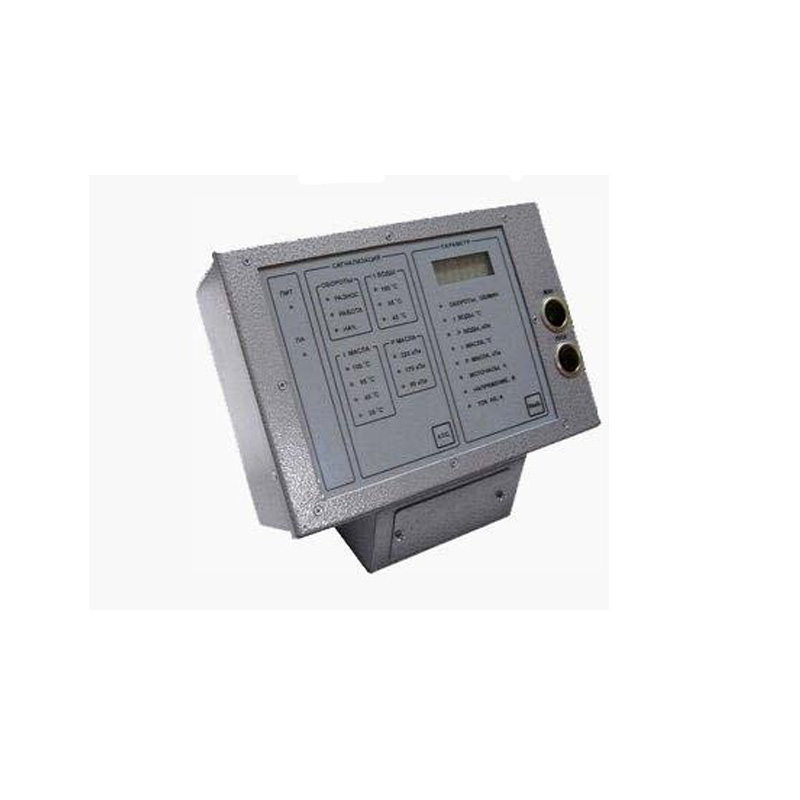

Пульт управления ПУ-1М-04 является центральным блоком, который управляет работой всех составных частей изделия. Конструктивно пульт управления размещен в металлическом корпусе прямоугольной формы, который устанавливается на дизеле через амортизаторы. Датчики, входящие в комплект устройства, предназначены для непрерывного контроля соответствующих параметров и устанавливаются непосредственно на дизель.
Комплект поставки
- пульт управления ПУ-1М-04 ААРЛ.426451.001-04;
- датчик оборотов ДО ААРЛ.433646.001;
- датчик температуры ДТ-1М ААРЛ.433647.001 (2 шт.);
- датчик давления ДД-1М-1,6 ААРЛ.408527.001
- преобразователь давления КРТ5-1-1,6 ТУ 4212-174-00227459-99;
- комплект монтажных частей;
- комплект эксплуатационной документации;
- дополнительно (по согласованию с Заказчиком) может поставляться.
| Параметр | Значение |
|---|---|
| Диапазон измерения: | |
| частоты вращения коленчатого вала дизеля, об/мин | от 10 до 2000 |
| температуры охлаждающей жидкости (воды), °С | от 0 до 120 |
| температуры масла в системе смазки дизеля, °С | от 0 до 120 |
| давления масла в системе смазки дизеля, кПа | от 0 до 1600 |
| количества моточасов работы дизеля, ч | от 1 до 9999 |
| Основная допустимая погрешность измерения: | |
| датчика оборотов и счетчика моточасов, % | ±0,02 |
| остальных параметров, % | ±2,5 |
| Пороговые значения рабочей и аварийно-предупредительной сигнализации, а также для выдачи релейных сигналов во внешнюю систему автоматики: | |
| частоты вращения вала дизеля, об/мин | 500; 1350; 1700 |
| температуры охлаждающей жидкости (воды), °С | 80; 95; 105 |
| температуры масла в системе смазки дизеля, °С | 35 |
| давления масла в системе смазки дизеля, кПа | 80; 120; 170 |
| Электрические параметры контактов реле: | |
| максимальное коммутируемое напряжение постоянного тока любой полярности, В | 31,5 |
| максимальный коммутируемый ток, А | 0,5 |
| характер нагрузки | активный |
| Номинальное напряжение управляемых исполнительных механизмов, В | 24 |
| Потребляемый ток управляемых исполнительных механизмов: | |
| маслозакачивающего насоса и воздухоподогреватель, не более, А | 80 |
| стартера, не более, А | 40 |
| Напряжение питания, В | от 18 до 31,2 |
| Габаритные размеры составных частей: | |
| пульт управления ПУ-1М-04, мм | 255 х 240 х 170 |
| датчик оборотов ДО, мм | 80 х 90 |
| датчик температуры ДТ-1М, мм | 60 х 135 х 45 |
| датчик давления ДД-1М-1,6 (КРТ5), мм | 38 х 170 |
| Масса составных частей, не более: | |
| пульт управления ПУ-1М-04, кг | 4,5 |
| датчик оборотов ДО, кг | 0,9 |
| датчик температуры ДТ-1М, кг | 0,2 |
| датчик давления ДД-1М-1,6 (КРТ5), кг | 0,25 |
| Степень защиты по ГОСТ 14254-96 | IР22 |
