Устройство УВВ-03

Устройство УВВ-03 предназначено для:

• определения величины расцентровки валов механизмов;
• выполнения центровки; определения и устранения "мягкой лапы";
• определения биений полумуфт и валов;
• расчетов ожидаемой центровки в вертикальной плоскости.

Область применения

Устройство используется в машинах и механизмах, передающих крутящий момент посредством муфт.

Комплектация

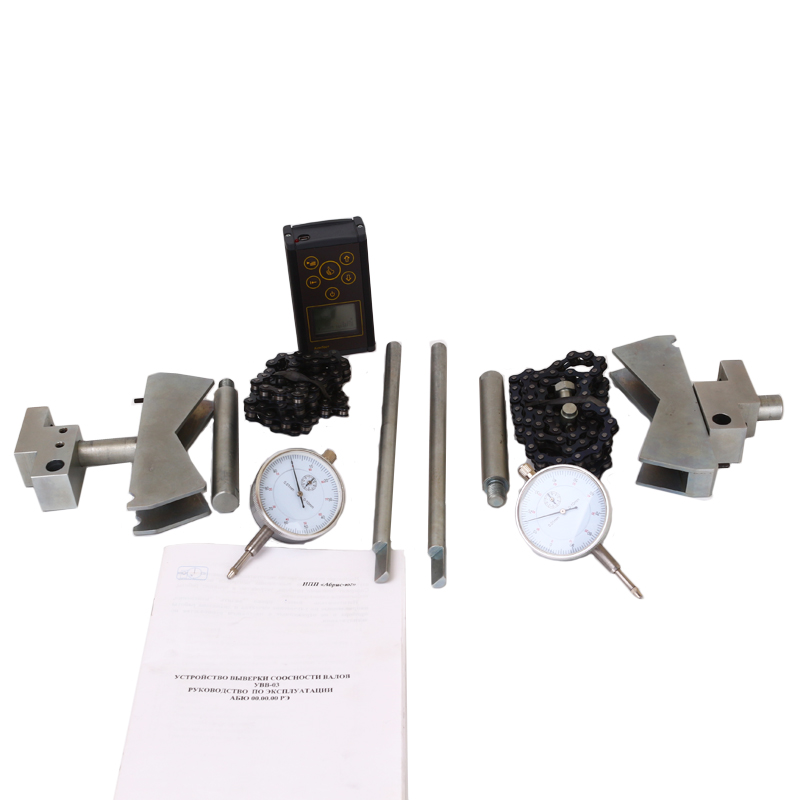

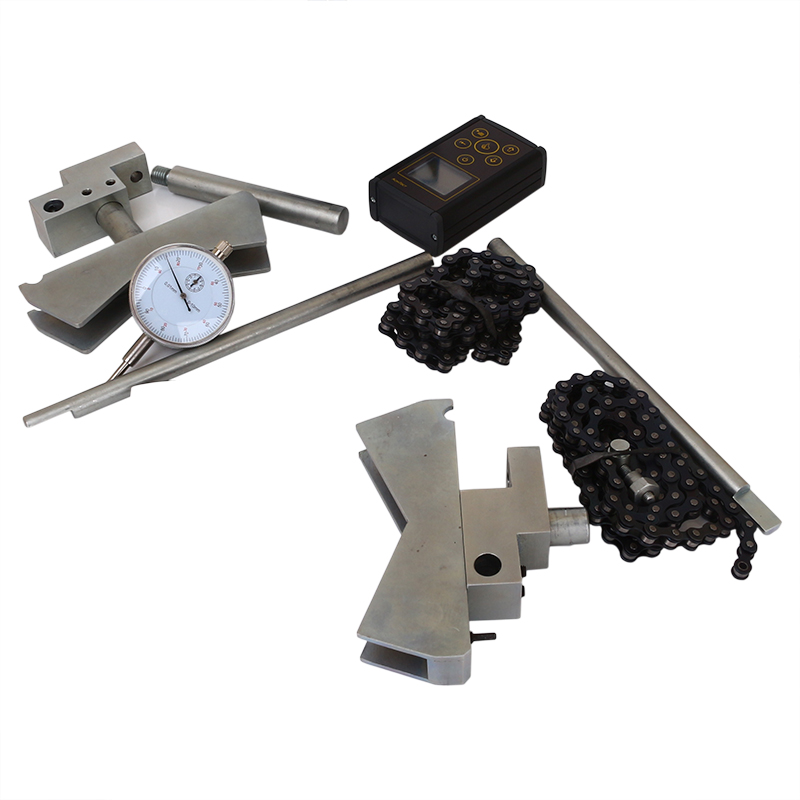

В стандартный набор поставки устройства УВВ-03 входит:

• Призма в сборе со стойкой - 4 шт
• Держатель - 2 шт
• Штанга L=250мм - 2 шт
• Цепь в сборе с натяжным винтом и гайкой - 2 шт
• Упор - 2 шт

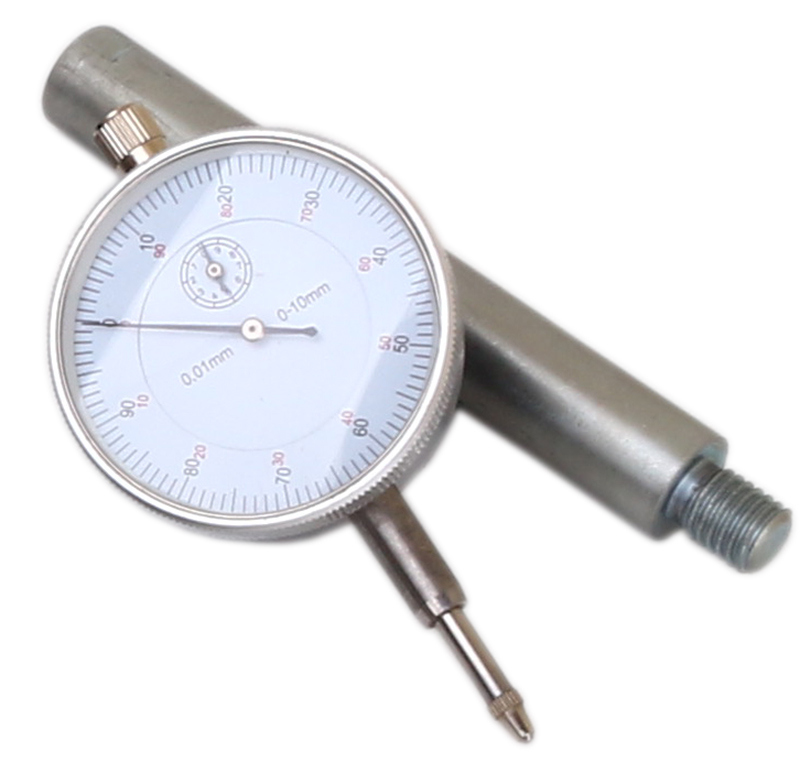

• Индикатор часового типа ИЧ-10 - 2 шт
• Рулетка 3м - 1 шт
• Жесткая упаковка - 1 шт
• Прибор для выполнения расчетов 795М107В - 1 шт
• Руководство по эксплуатации - 1 шт

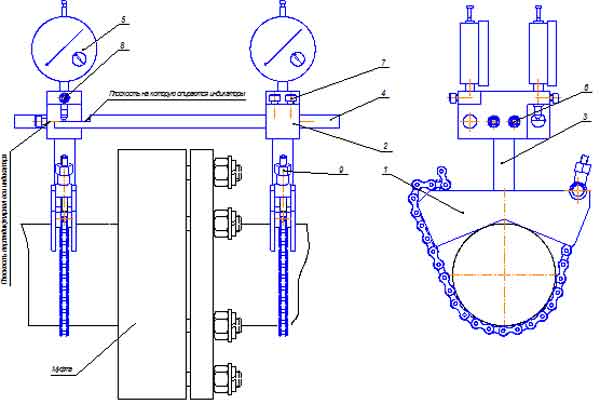

Рис.1 Схема элементов УВВ-03

1. Призма.
2. Держатель.
3. З. Стойка.
3. Штанга горизонтальная.
4. Индикатор ИЧ-Ю.
5. Винт крепления держателя.
6. Винт крепления горизонтальной штанги.
7. Винт крепления индикатора.
8. Гайка натяжителя цепи.

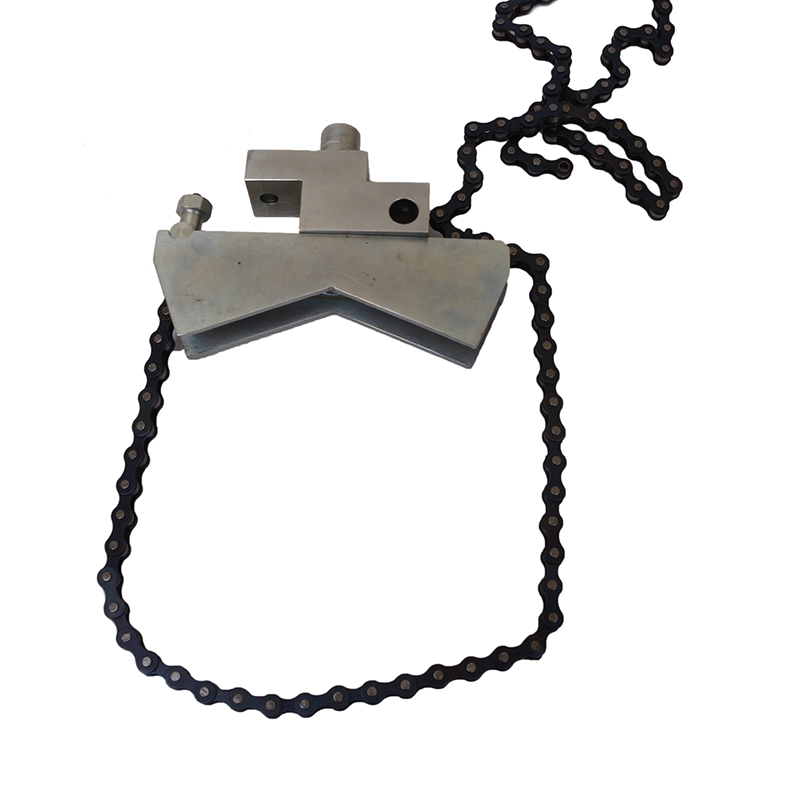

Призма (1), закреплена на валах (ступицах или фланцах полумуфт) механизмов при помощи цепей с гайками натяжителя (9) целей. В каждую из призм ввернута вертикальная стойка (3), на которую установлен держатель (2). Держатель крепится на вертикальной стойке при помощи винтов (6). B каждый из держателей установлен индикатор ИЧ-Ю (5) и горизонтальная штанга (4).

Для того чтоб начать измерения необходимо установить призмы на валы механизмов и закрепить их при помощи цепей с натяжителями. Затем ввернуть вертикальные стойки и обжать гаечным ключом, при этом вертикальные стойки должны быть в одной плоскости, проходящей через ось валов механизмов. Далее, на вертикальные стойки установить держатели, №32. В держатели установить горизонтальные штанги и отрегулировать положение горизонтальных штанг. Для этого левый держатель обжать на вертикальной штанге, а правый перемещая по вертикальной стойке вверх и вниз, отрегулировать положение горизонтальных штанг так, чтобы оси ножек индикаторов были перпендикулярны их опорным поверхностям. Установить правый держатель на уровне левого, установить индикаторы. Показания индикаторов после установки должны быть 5+-1мм. Обжать все винты для устранения люфтов.
