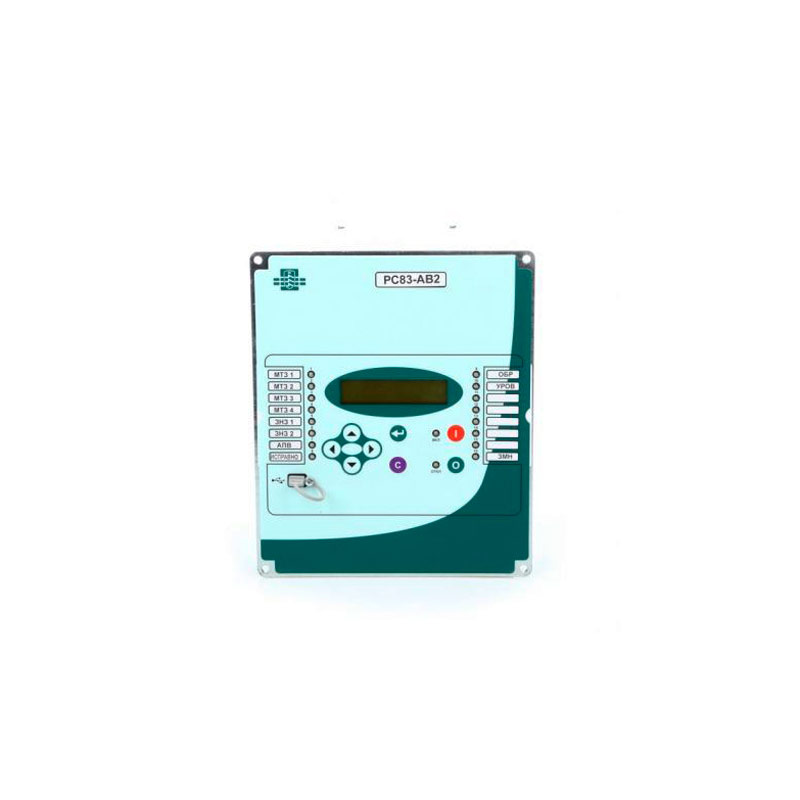

Устройство защиты и автоматики по току и напряжению РС83-АВ2

Устройство РС83-АВ2 предназначено для:

• защиты любых линий 6-10-20-35 кВ.
• защиты кабельной линии связи генерации с энергосистемой.
• защиты вводов 6-10-20-35 кВ.
• резервной защиты силового трансформатора 35-110 (150) кВ, автоматика и управление вводным выключателем ВН.

Особенности

• Для любой ступени МТЗ и ЗНЗ может быть введена или выведена направленность.
• Для любой ступени МТЗ может быть назначена работа с независимой или с любой из 7 видов зависимых ампер-секундных характеристик.
• Для любой ступени МТЗ и ЗНЗ может быть введен/выведен пуск по напряжению (вольтметровая блокировка).
• Для любой ступени МТЗ может быть введена или выведена блокировка по 2-й гармонике тока, позволяющая отстроится от броска тока намагничивания при включении выключателя.
• Каждая из ступеней ЗНЗ может быть назначена на работу по измеренному или расчетному току 3Iо.
• При работе по измеренному току 3Iо диапазон уставок по току ЗНЗ может быть от 0,004 А (вторичное значение) для обеспечения высокой чувствительности в сети с малыми токами замыкания на землю.
• При работе по расчетному току 3Iо диапазон ставок ЗНЗ может быть до 120 А (вторичное значение), для работы в сети с большими токами замыкания на землю (глухозаземленная нейтраль).
• Ступени ЗМН и ЗПН могут назначаться на работу с блокировкой при неисправности цепей напряжения и со специфическими блокировками, облегчающими их использование для пуска распределенной системы АВР.
