Устройство защиты и автоматики РС81

Устройство защиты и автоматики РС81 предназначено для использования в схемах релейной защиты и противоаварийной автоматики для защиты электрических машин, трансформаторов и линий электропередач сетей 6­35 кВ при коротких замыканиях и перегрузках.

Конструктивное исполнение

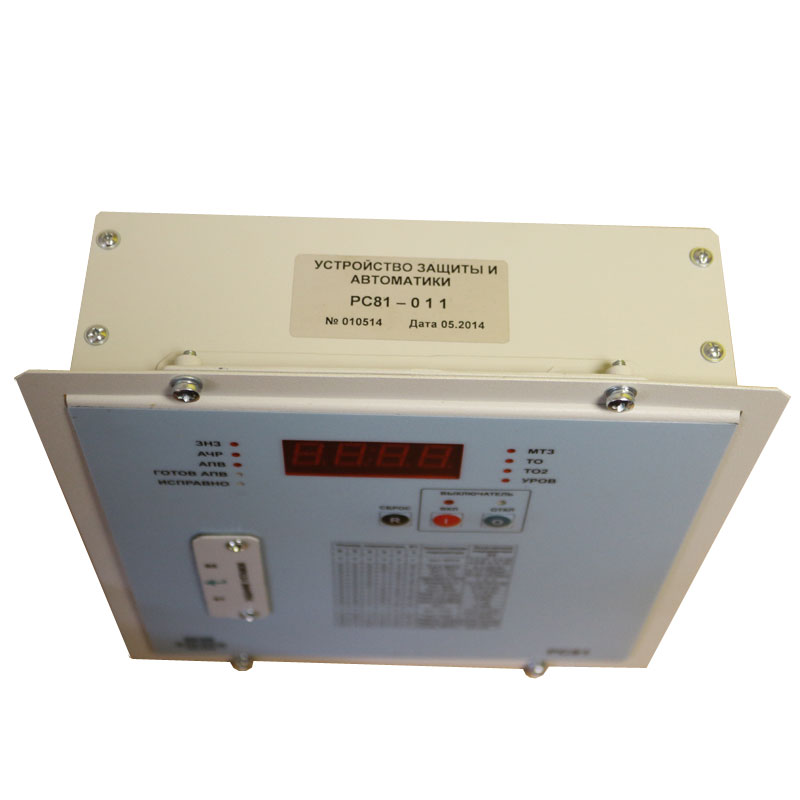

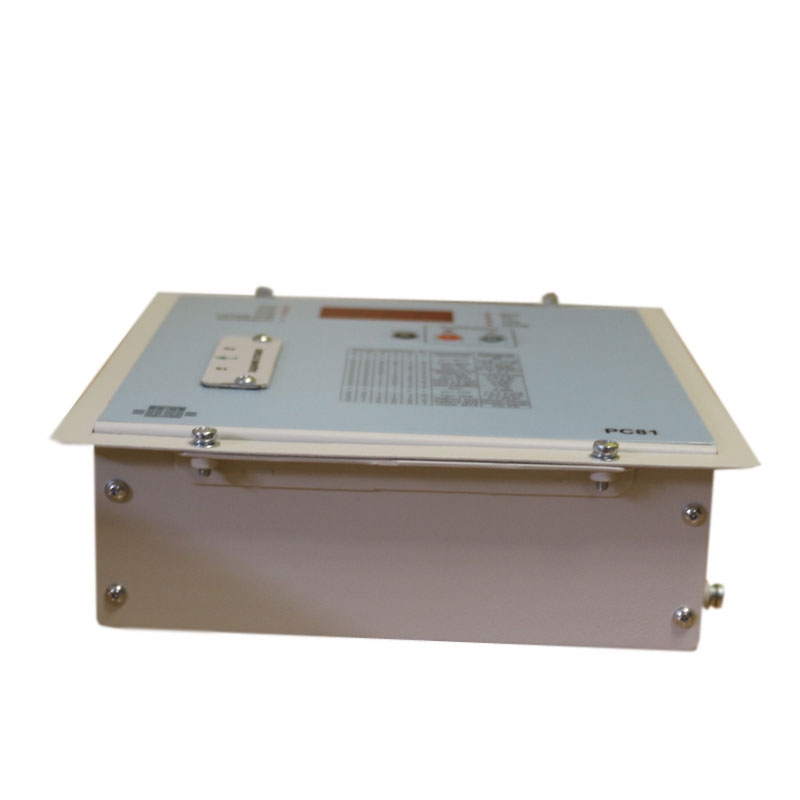

Устройство изготовлено в прямоугольном металлическом корпусе, который состоит из основания и кожуха. Внутри устройство выполнено в виде единого блока, состоящего из двух плат, скрепленных между собой при помощи резьбовых стоек. На правой торцевой поверхности корпуса находятся клеммник внешних подключений и клемма заземления.

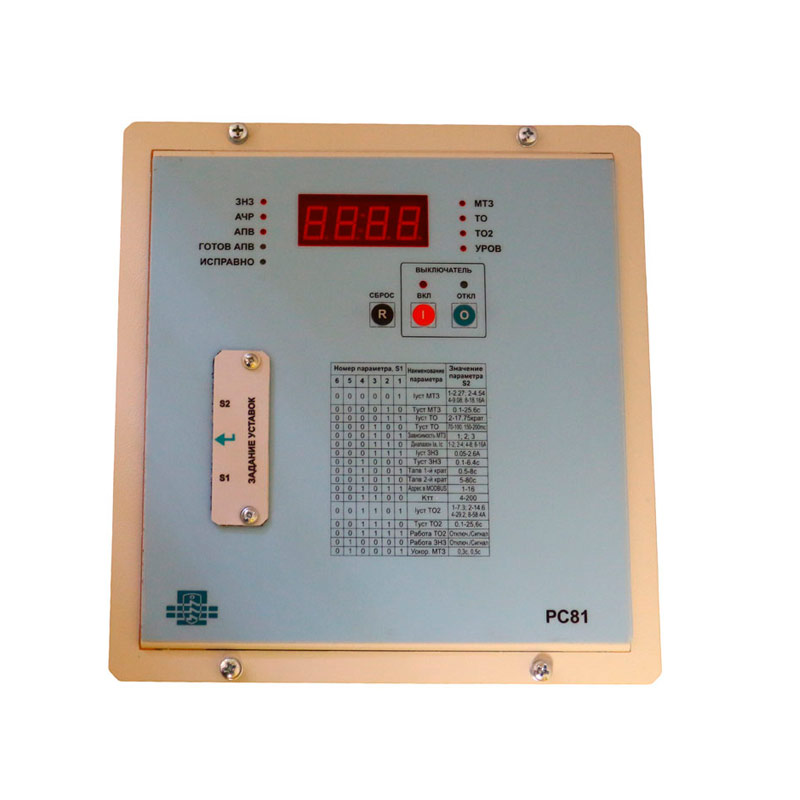

На переднюю панель выведены светодиодные индикаторы, цифровой индикатор, кнопки сброса индикации срабатывания защит и управления выключателем, отсек микропереключателей и кнопка задания уставок. Для доступа к микропереключателям достаточно снять крышку задание уставок.

Для программирования устройства РС81, считывания информации с него, управления при помощи устройства выключателем на передней панели предусмотрены:

• четырехразрядное цифровое табло красного цвета свечения;
• девять светодиодных индикаторов оповещения о состоянии и работе устройства;
• индикаторы положения и кнопки управления выключателем;
• кнопка СБРОС;
• микропереключатели и кнопка задания уставок.
