Устройство защиты и автоматики УЗА-АТ
Устройство защиты и автоматики УЗА-АТ предназначено для использования в схемах релейной защиты и противоаварийной автоматики для защиты электрических машин, трансформаторов и линий электропередач сетей 635 кВ при коротких замыканиях и перегрузках.
Конструктивное исполнение
Устройство изготовлено в прямоугольном металлическом корпусе, который состоит из основания и кожуха. Внутри устройство выполнено в виде единого блока, состоящего из двух плат, скрепленных между собой при помощи резьбовых стоек.

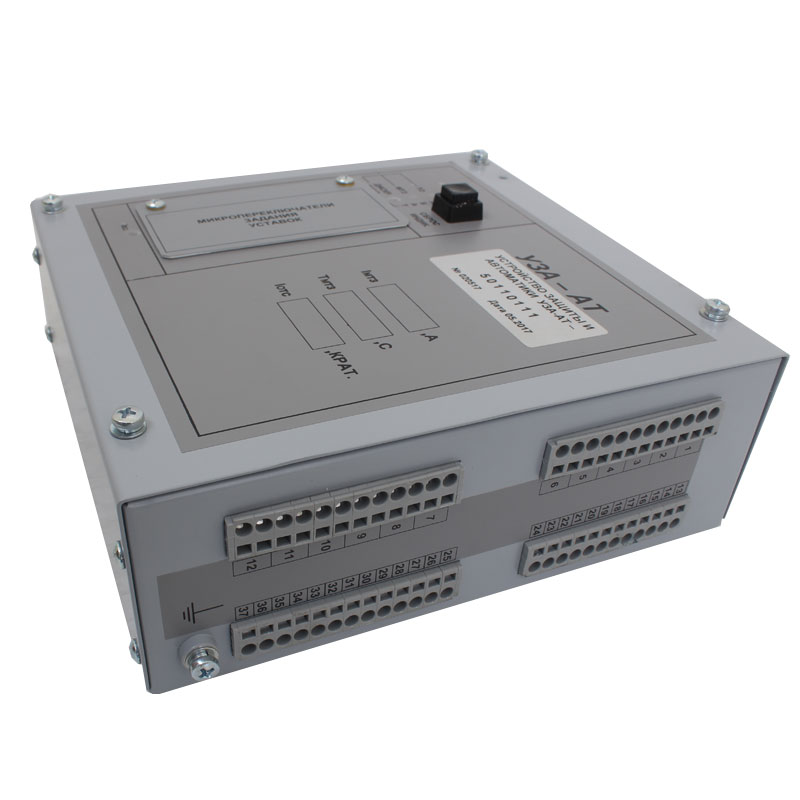

Устройства с установкой по широкой стороне предназначены для установки в конструктивы с малой глубиной (например, ячейки типа КСО), поэтому поверхностью их крепления в ячейке является широкая сторона кожуха. На этой же поверхности размещена передняя панель. На правой торцевой поверхности корпуса находятся клеммник внешних подключений и клемма заземления.
Поверхностью крепления остальных модификаций служит торцевая поверхность корпуса, противоположная поверхности, где размещены клеммник и клемма заземления. Здесь же находится и передняя панель.

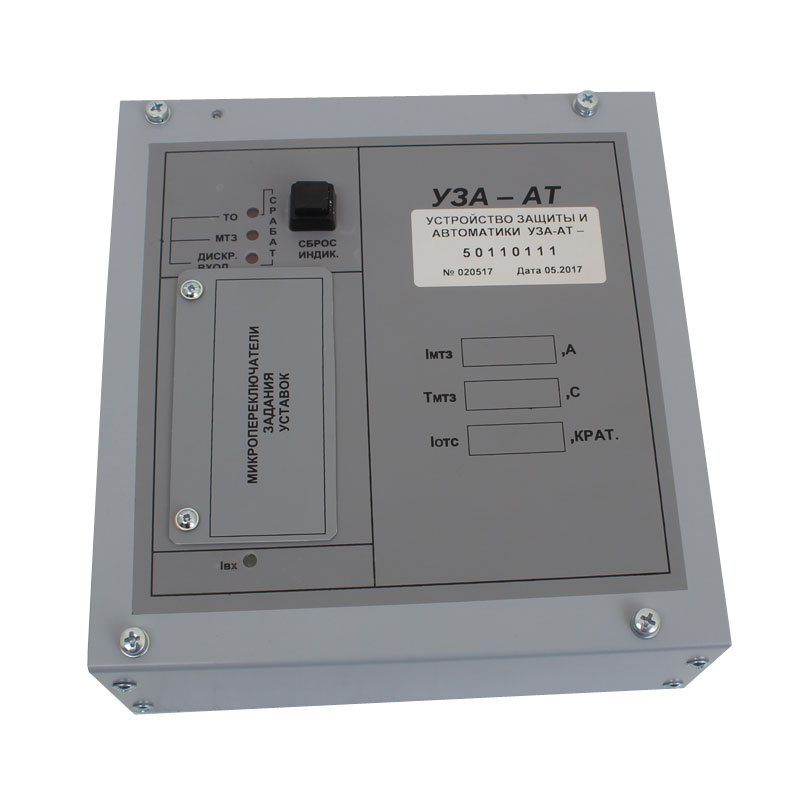

На переднюю панель выведены светодиодные индикаторы, кнопка сброса индикации срабатывания защит и отсек микропереключателей задания уставок. Для доступа к микропереключателям у устройств с установкой по широкой стороне достаточно снять крышку микропереключателей. У остальных модификаций требуется снять накладную панель.
На передней панели, также, выделены прямоугольные поля для записи в них значений уставок, заданных микропереключателями. Запись следует выполнять черным маркером с тонким пером. Сделанная ранее запись может быть, при необходимости, смыта ватным тампоном, смоченным спиртом.
Для функционирования МТЗ и ТО оперативное питание не требуется. Питание элементов схемы МТЗ и ТО осуществляется от входного тока.
Для дистанционного гашения светодиодов СРАБАТ. ТО, СРАБАТ, МТЗ необходимо кратковременно замкнуть накоротко клеммы СИС.
Комплектация
- Устройство защиты и автоматики УЗА-АТ - 1 шт.

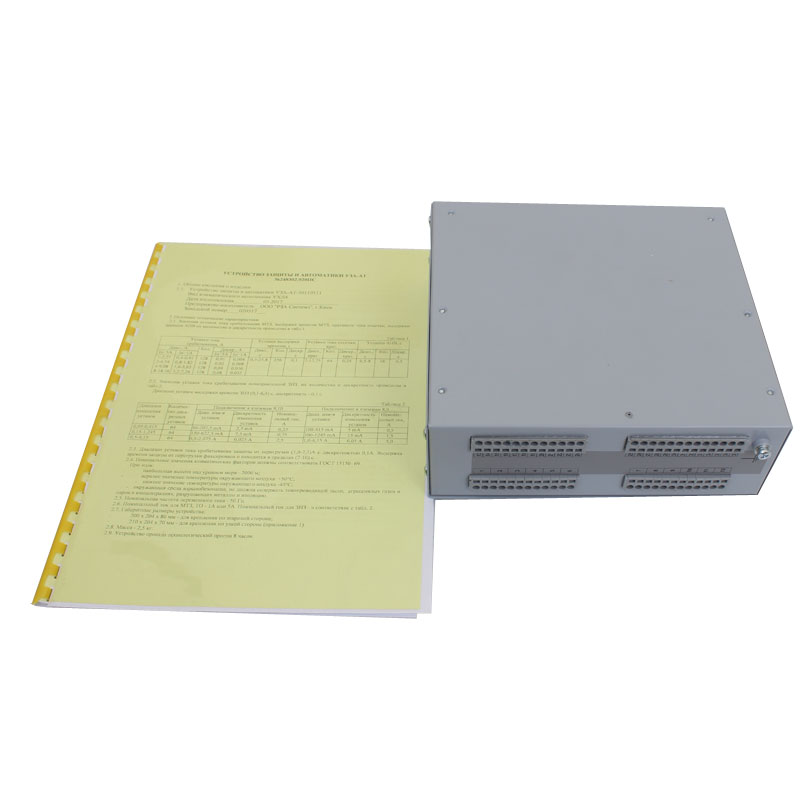

- Паспорт - 1 экз.
- Инструкция по эксплуатации - 1 экз.
| Параметры | Значение |
|---|---|
| Масса | 2,5 кг |
| Габаритные размеры устройства для крепления по широкой стороне | 200 × 204 ×80 мм |
| Габаритные размеры устройства для крепления по узкой стороне | 210 × 204 ×70 мм |
| Оболочка и зажимы устройства имеют степень защиты | IР40 в соответствии с ГОСТ14254 - 80 |
| Класс точности устройства | 5,0 |
| Разброс тока срабатывания МТЗ, тока срабатывания отсечки, тока срабатывания ЗНЗ и защиты от перегрузки выраженный в процентах от среднего значения тока срабатывания | не больше чем ± 1,5 % |
