Устройство защиты по напряжению РС82

Устройство РС82 предназначено для использования в схемах релейной защиты и электроавтоматики понижающих подстанций для защиты и автоматики секций 6-35 кВ.

Устройство и принцип действия

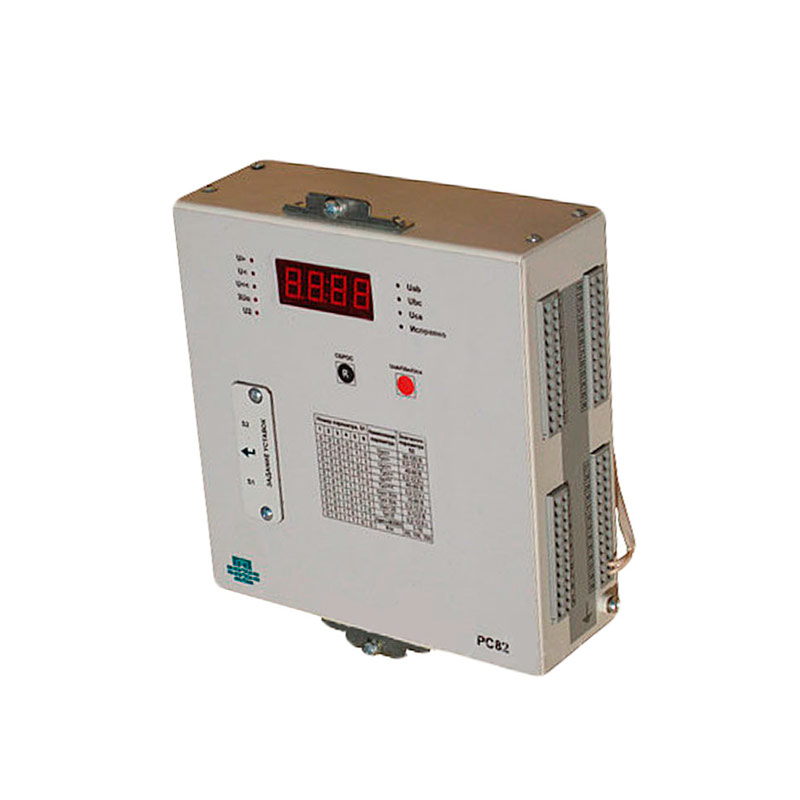

Устройство защиты по напряжению РС82 изготовлено в прямоугольном металлическом корпусе, который состоит из основания и кожуха. Внутри устройство выполнено в виде единого блока, состоящего из двух плат, скрепленных между собой при помощи резьбовых стоек. На правой торцевой поверхности корпуса находятся клеммник внешних подключений и клемма заземления. На переднюю панель выведены светодиодные индикаторы, цифровой индикатор, кнопки сброса индикации срабатывания защит и управления выключателем, отсек микропереключателей и кнопка задания уставок. Для доступа к микропереключателям достаточно снять крышку задание уставок.

УДля программирования устройства, считывания информации с него на передней панели предусмотрены:

• четырехразрядное цифровое табло красного цвета свечения;
• десять светодиодных индикаторов оповещения о состоянии и работе устройства;
• кнопка СБРОС;
• кнопка Uab/Ubc/Uca;
• микропереключатели и кнопка задания уставок.
