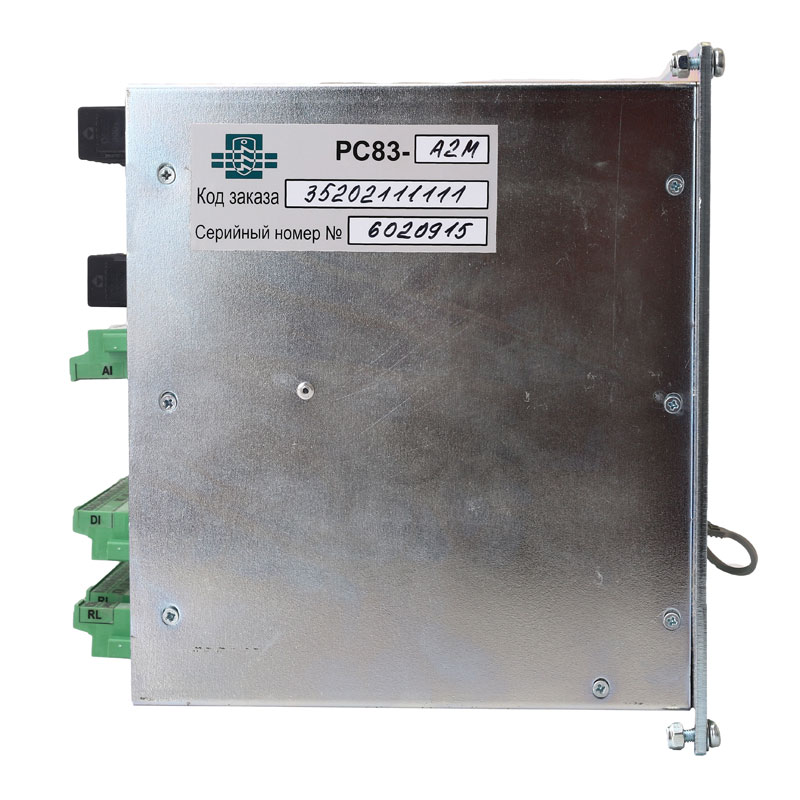

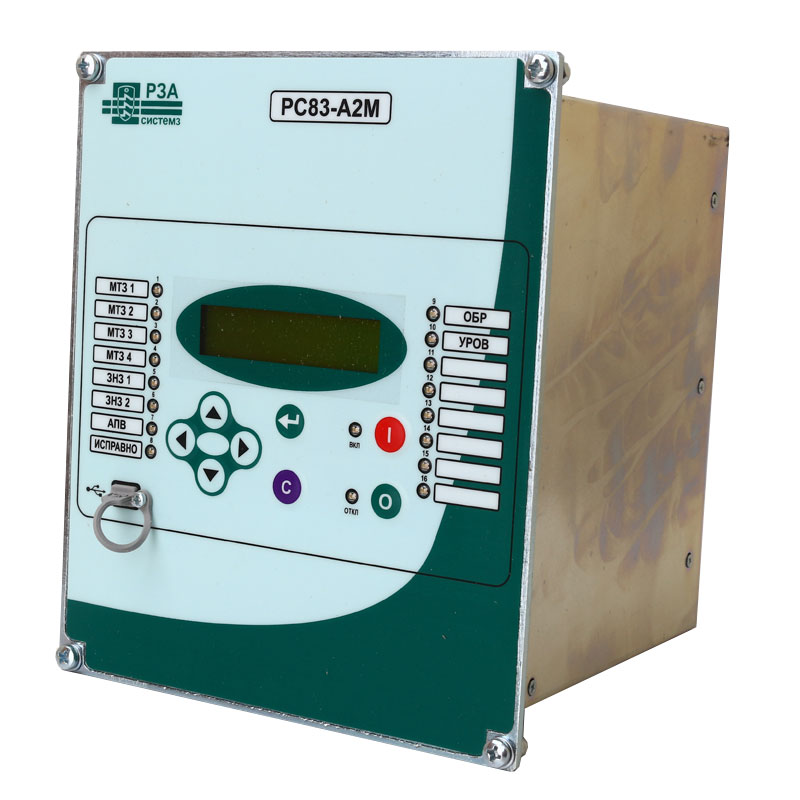

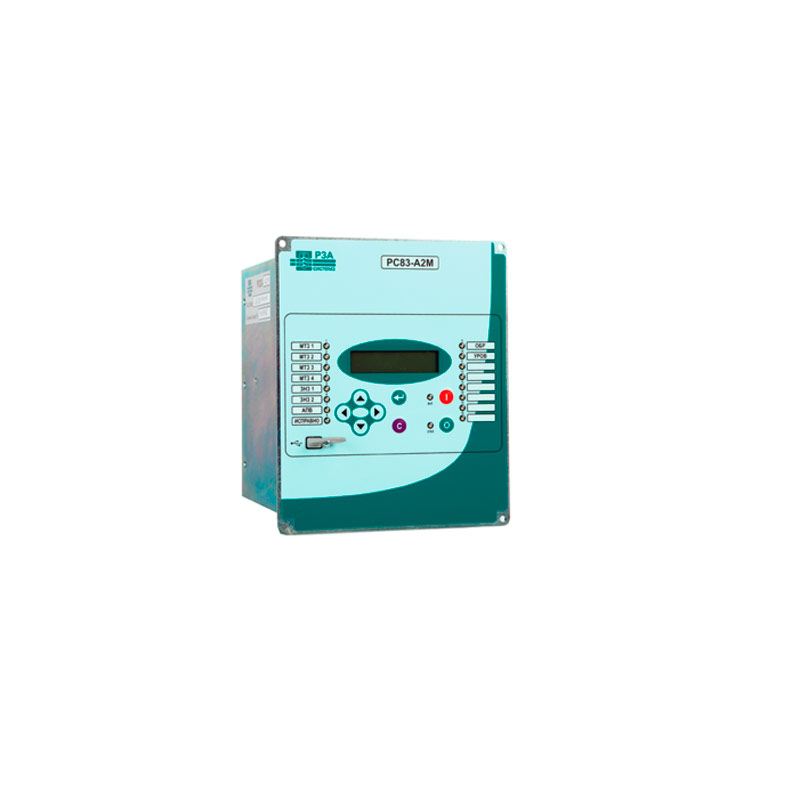

Устройство защиты по току РС83-А2М

Устройство РС83-А2М предназначено для:

• защиты присоединений 6-10, 35 (110) кВ.
• резервной защиты силового трансформатора 35 (110) кВ (в дополнение к дифзащите трансформатора) и автоматика вводного выключателя этого трансформатора.

Функциональные возможности

Устройство защиты по току РС83-А2М имеет:

• четыре ступени максимальной токовой защиты (МТЗ);
• две ступени защиты от замыканий на землю (ЗНЗ);
• две ступени защиты по току обратной последовательности (ОБР);
• внешние защиты (ВЗ) с пуском от внешних датчиков через дискретные входы;
• дуговая защита с оптоволоконным датчиком;
• двукратное АПВ;
• АЧР и ЧАПВ;
• УРОВ;
• автоматика и управление выключателем;
• питание по цепям тока и дешунтирование;
• фиксирующий осциллограф, журналы событий и аварий;
• две группы уставок.

Особенности

• Каждая из четырех ступеней МТЗ может быть назначена на работу с независимой или разными видами зависимой ампер-секундной характеристики.
• Для каждой из ступеней МТЗ может быть введена или выведена блокировка от броска тока намагничивания по второй гармонике рабочего тока.
• Каждая из ступеней ЗНЗ выполняется как направленная токовая защита нулевой последовательности с вводом/выводом направленности и пуском по напряжению нулевой последовательности.
• Каждая из ступеней ЗНЗ может быть назначена на работу по измеренному или расчетному току 3I0.
• Назначение на работу по измеренному току 3I0 позволяет иметь диапазон уставок по току ЗНЗ от 0,004 А (вторичное значение), ориентированный на работу с достаточной чувствительностью в сети с малыми токами замыкания на землю.
• Назначение на работу по расчетному току 3I0 позволяет иметь диапазон уставок по току ЗНЗ до 120 А (вторичное значение), ориентированный на работу в сети с большими токами замыкания на землю.
