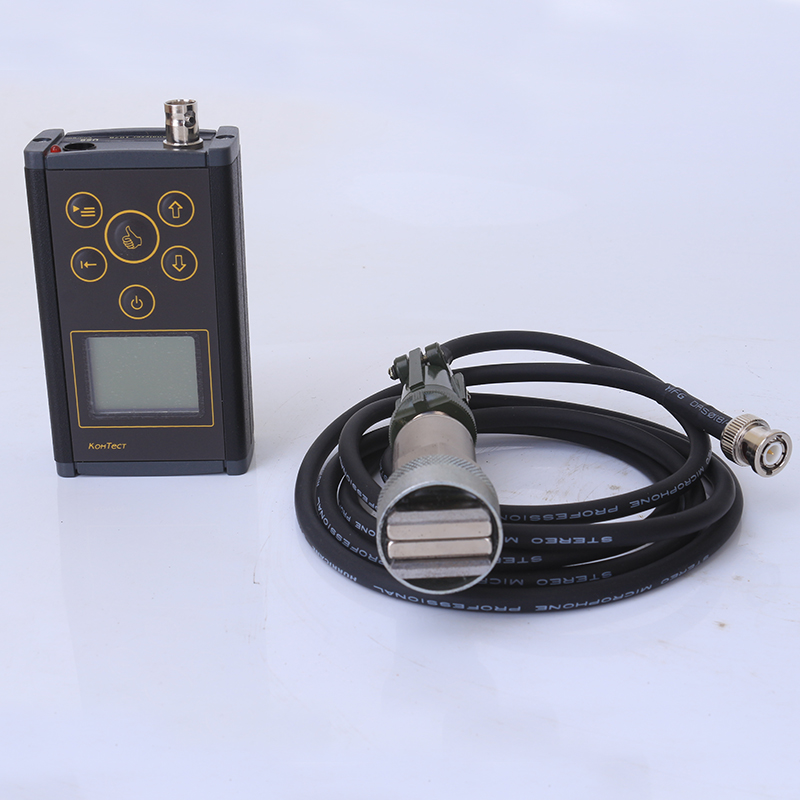

Виброметр 107В
Виброметр 107В предназначен для оценки состояния роторных машин в соответствии с ИСО 10816, а также по другим международным стандартам, которые используют те же параметры: виброускорение, среднеквадратичное значение (СКЗ) виброскорости, виброперемещение. Прибор также позволяет производить спектральный анализ вибрации (БПФ). Кроме того, 107В оснащен энергонезависимой памятью для сохранения результатов измерений.
Устройство и принцип действия
Основная задача виброметра 107В состоит в оценке состояния работающего оборудования и предварительная оценка появляющихся неисправностей в процессе эксплуатации.
В режиме виброускорения измеряется среднеквадратичное и пиковое значения в выбранном диапазоне частот, а также по частотам в всем диапазоне.
В режиме виброскорости - среднеквадратичное значение в выбранном диапазоне и по частотам.
В режиме виброперемещения - среднеквадратичное значение в выбранном диапазоне, двойной размах и на выбранной частоте.
Комплектация

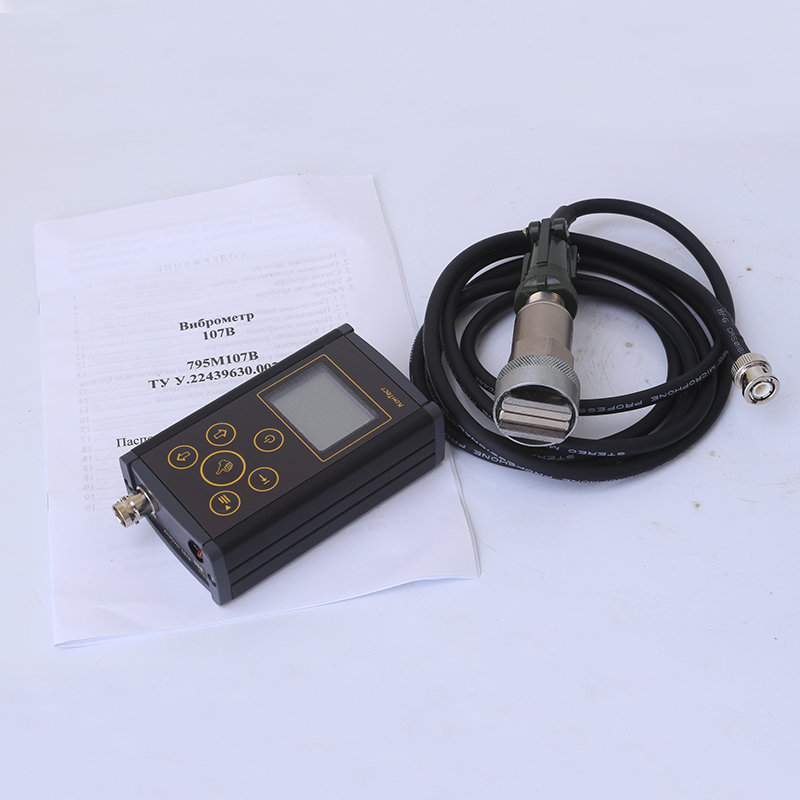

В стандартный набор поставки виброметра 107В входит:
- Электронный блок со встроенным аккумулятором
- Акселерометр с кабелем длиной 1,5 м
- Магнитная присоска для акселерометра
- Щуп для акселерометра
- Зарядное устройство, 220-230В

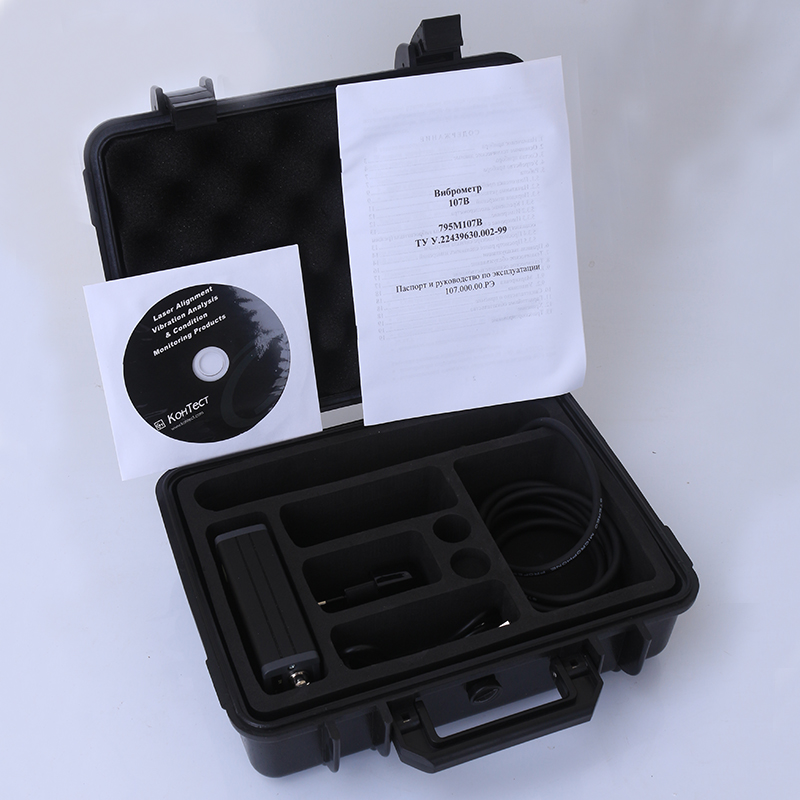

- Кейс для переноски со вкладышем
- Руководство по эксплуатации на CD-диске
- ПО «КонСпект» на CD-диске
- Кабель связи с ПК (USB)
- Сертификат о калибровке от производителя
Эксплуатация
Оптимальными условиями для использования виброметра 107В являются:
- температура окружающей среды, -10 to 55°С, (±5)°С;
- относительная влажность 80% при температуре 30°С;
- атмосферное давление 84 до 106.7 кПа (630 - 800 мм рт. ст.);
- вибрация не более 30Гц;
- максимальное ускорение 10 м/с2;
- максимальное ударное ускорение 50 м/с2;
- длительность импульса 10 - 12.5 мсек;
- общее число ударов 1000.
| Параметр | Значение |
|---|---|
| Чувствительность акселерометра, пКл*с2/м | 0.1 до 500 |
| Максимальное значение входного заряда, пКл | 2000 |
| Фоновый шум, не более чем, пКл | 0.03 |
| инамический диапазон измерения СКЗ (среднеквадратичного значения) виброускорения, виброскорости и виброперемещения ограничен с одной стороны максимальным значением входного заряда, а с другой стороны | уровнем фоновых шумов и зависит от коэффициента преобразования акселерометра |
| Пределы относительной ошибки измерения заряда (погрешность акселерометра не учтена) в частотной полосе | от 10 Гц до 0,707 частоты ФНЧ, ±5 % |
| Затухание на частотах среза ФНЧ, дБ, не более | 3 дБ |
| Частоты среза ФНЧ | 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000 (Гц); частоты среза ФВЧ, 2, 10 Гц. |
| Разрешение спектра БПФ, линий | 800 |
| Весовая функция | Ханнинга |
| Вычисление спектра БПФ, не более чем | 10 сек |
| Абсолютная ошибка сигнала синусоидальной частоты | не более чем ± 0.75•(Fв / 800), где Fв – верхний предел частотной полосы |
| Дисплей | графический LCD, 64х98 пикс |
| Источник питания | 3,6В NiMH аккумулятор |
| Время непрерывной работы на аккумуляторе | не менее 8 часов |
| Потребление электроэнергии (220В, 50 Гц) | не более чем, 5ВА |
| Прибор способен работать при влиянии внешнего магнитного поля напряженность 80 А/м, 50 Гц, тем не менее, коэффициент влияния магнитного поля | не более чем 0,05% / А*м-1 |
| Вероятность безотказной работы | не менее 0,92 на 2000 часов |
| Средний срок эксплуатации | не менее 10 лет |
| Габаритные размеры | 55 х 118 х 28 (мм) |
| Масса | 210 грамм |
