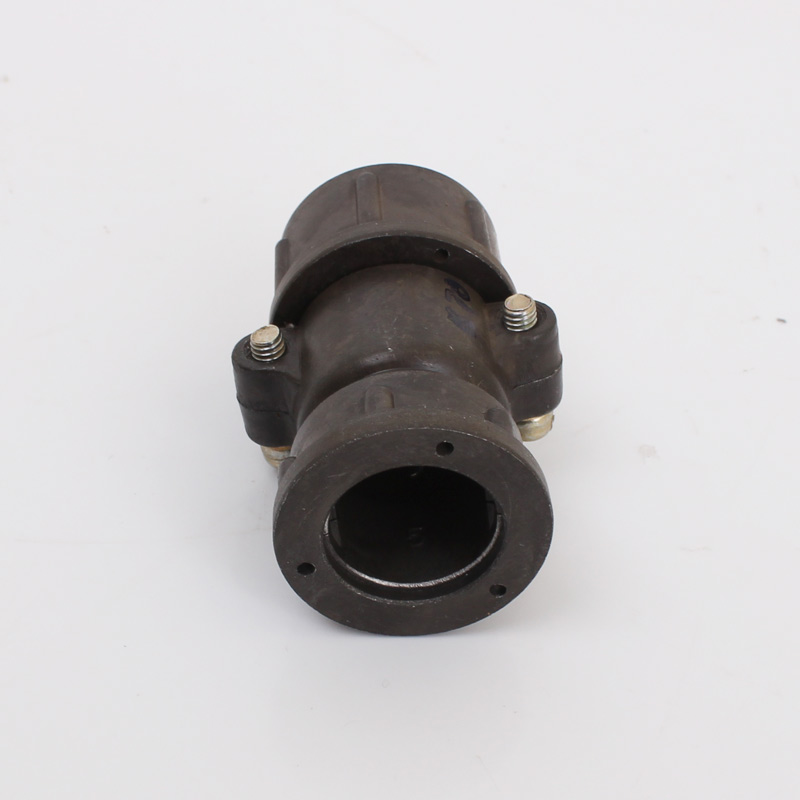

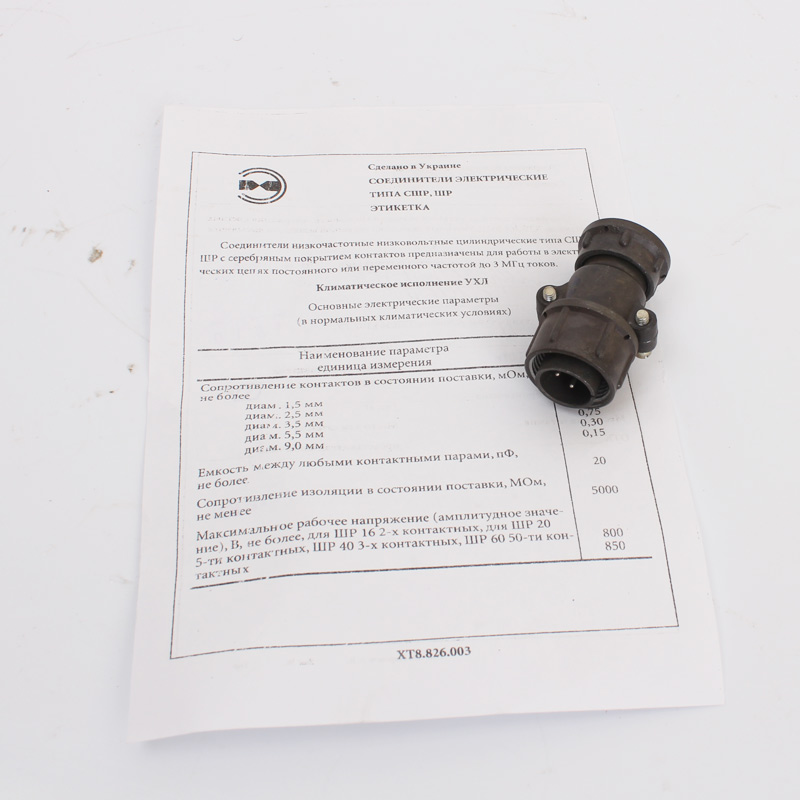

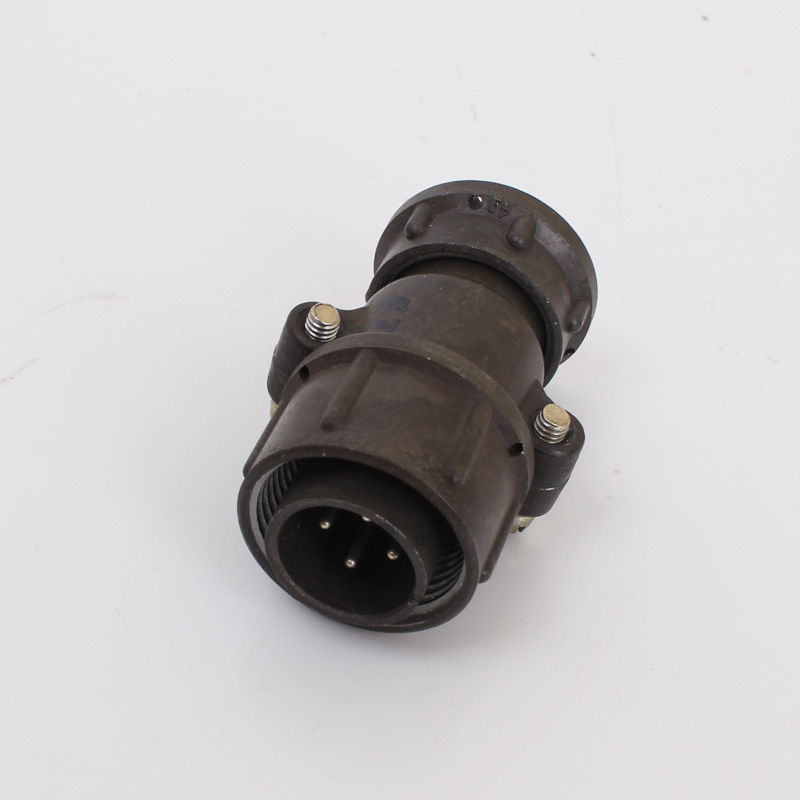

Вилка ШР20П4ЭГ4

Вилка ШР20П4ЭГ4 применяется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Эксплуатация

ВилкаШР20П4ЭГ4 остается работоспособной при воздействии:

• температуры окружающей среды от - 60 до +110,
• атмосферного давления 0,13 мПа (10-6 мм рт. ст.).

Структура условного обозначения

Вилка кабельная маркируется так ШР20П4ЭГ4, где:

• ШР - тип соединителя.
• 20 - условный размер корпуса.
• П - с прямым патрубком.
• 4 - количество контактов.
• Э - для экранированного кабеля.
• Г - вилка.
• 4 - сочетания контактов.

Рис.1. Схема расположения контактов вилки ШР20П4ЭГ4
