Вилка ШР20ПК4НШ8

Вилка ШР20ПК4НШ8 применяется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Эксплуатация

Вилка ШР20ПК4НШ8 остается работоспособной при воздействии:

• температуры окружающей среды от - 60 до +60,
• атмосферного давления 0,13 мПа (10-6 мм рт. ст.).

Структура условного обозначения

Приборные вилки маркируются так ШР20ПК4НШ8, где:

• ШР - тип соединителя.
• 20 - условный размер корпуса.
• ПК - с прямым патрубком.
• 4 - количество контактов.
• Н - для неэкранированного кабеля.
• Ш - вилка.
• 8 - сочетания контактов.

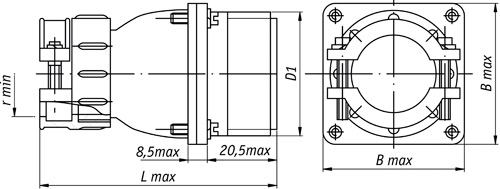

Рис.1. Габаритный чертеж вилки ШР20ПК4НШ8
