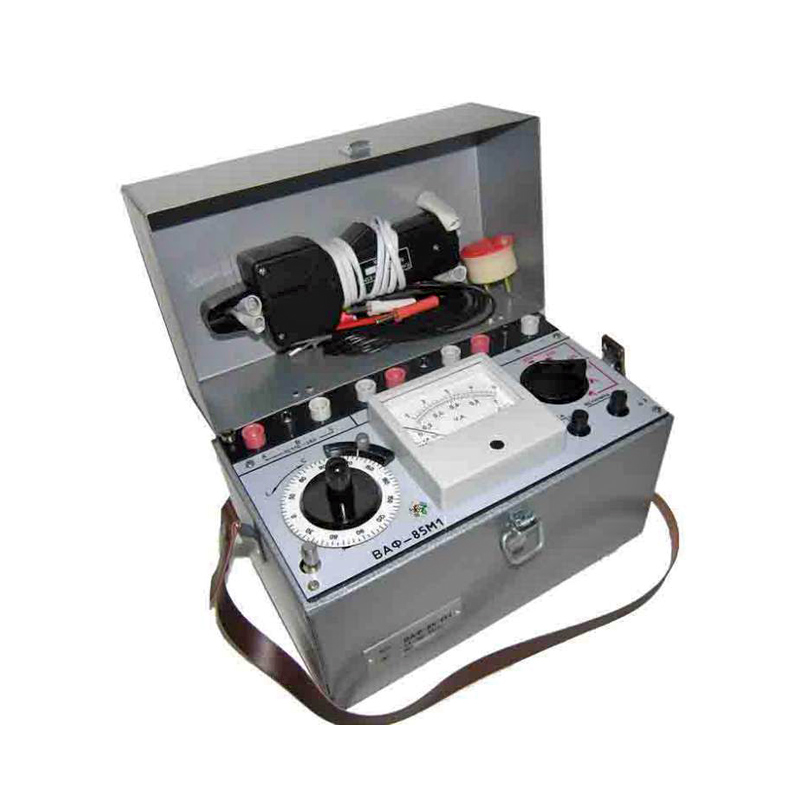

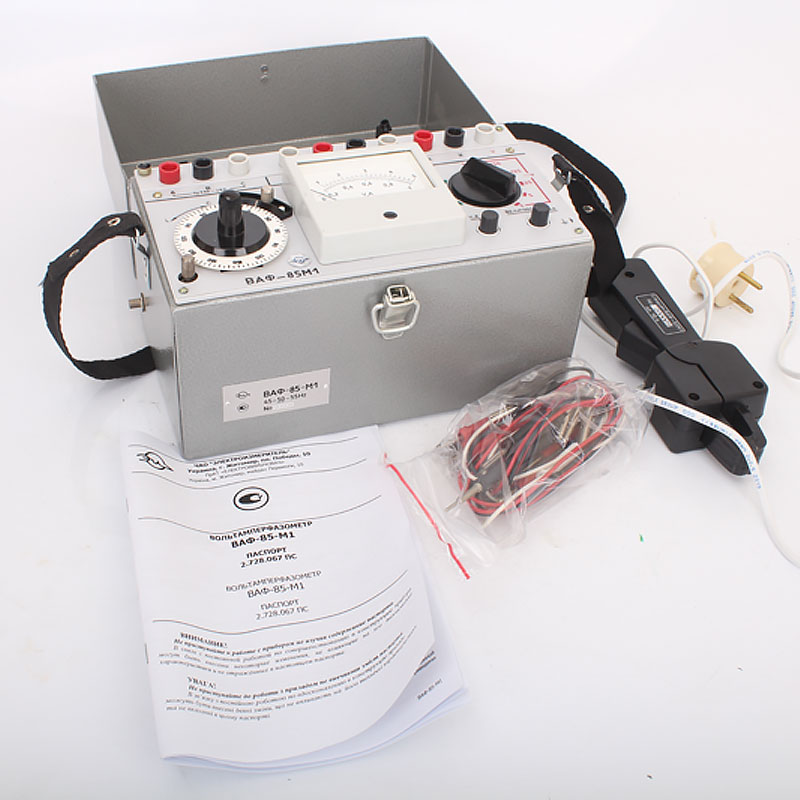

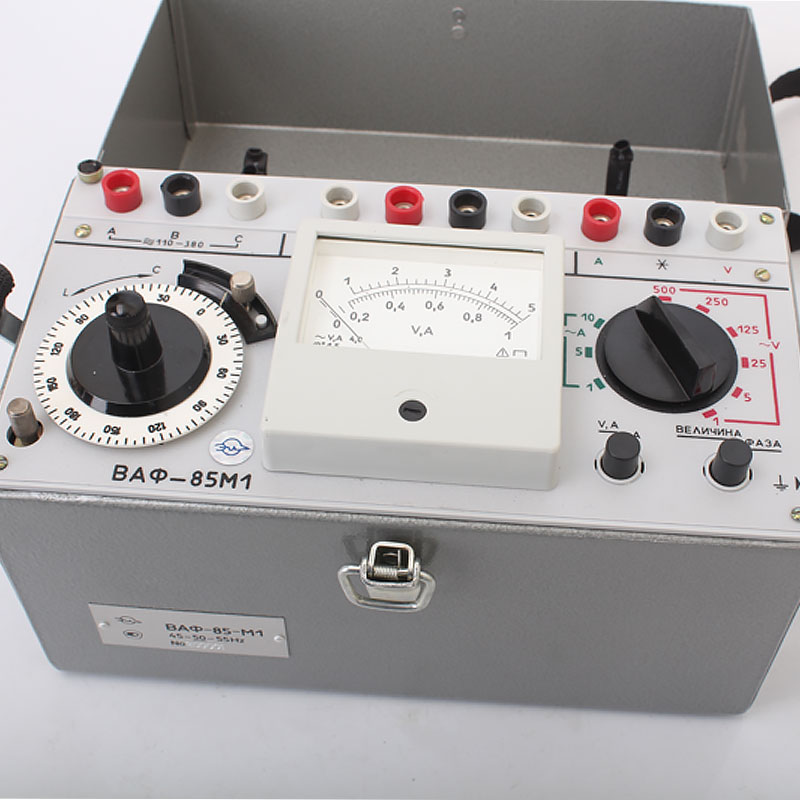

Вольтамперфазометр ВАФ-85-М1

Вольтамперфазометр ВАФ-85-М1 предназначен для измерений среднеквадратического значения силы и напряжения переменного тока синусоидальной формы, а также угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110; 220; 380 В при наладке и проверке релейных схем защиты и силовых цепей электроустановок.

Условия эксплуатации

Вольтамперфазометр может применяться при регулировании, ремонте и эксплуатации электроустановок в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие прямого воздействия солнечной радиации и отсутствие воздействия атмосферных осадков, ветра, а также песка и пыли наружного воздуха).

Технические характеристики

• Измеряемые прибором величины, диапазоны измерений, классы точности, пределы допускаемой погрешности в нормальных условиях применения соответствуют указанным в таблице ниже.

• Основная погрешность, изменения показаний прибора ВАФ-85-М1 и вариация показаний прибора (γ) выражаются в процентах в виде приведенной погрешности по формуле:
• γ = (Δ•100)/Xн, где:
  • Δ – значение абсолютной погрешности, изменения показаний прибора и вариации показаний, выраженное в единицах измеряемой величины или единицах длины шкалы.
  • Xн – нормируемое значение, выраженное в тех же единицах, что и абсолютная погрешность.
• Предел допускаемой вариации показаний вольтамперфазометра равен 0,75%.
• Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями прибора и клещевой приставки в нормальных условиях применения выдерживает в течение 1 мин. действие испытательного напряжения переменного тока синусоидальной формы частотой (50±1) Гц среднеквадратического значения 2 кВ.
• Вольтамперфазометр выдерживает кратковременные перегрузки током или напряжением, десять ударов током или напряжением, продолжительность воздействия которых не более 0,5 сек. с интервалом 15 сек. Кратковременные перегрузки не должны превышать в диапазонах измерений:
  • до 1 А - 5 Iк; свыше 1 А - 2 Iк;
  • до 100 В – 5 Uк свыше 100 В – 2 Uк (но не более 2 кВ).
  • где: Iк и Uк – конечные значения диапазонов измерений силы тока и напряжения.

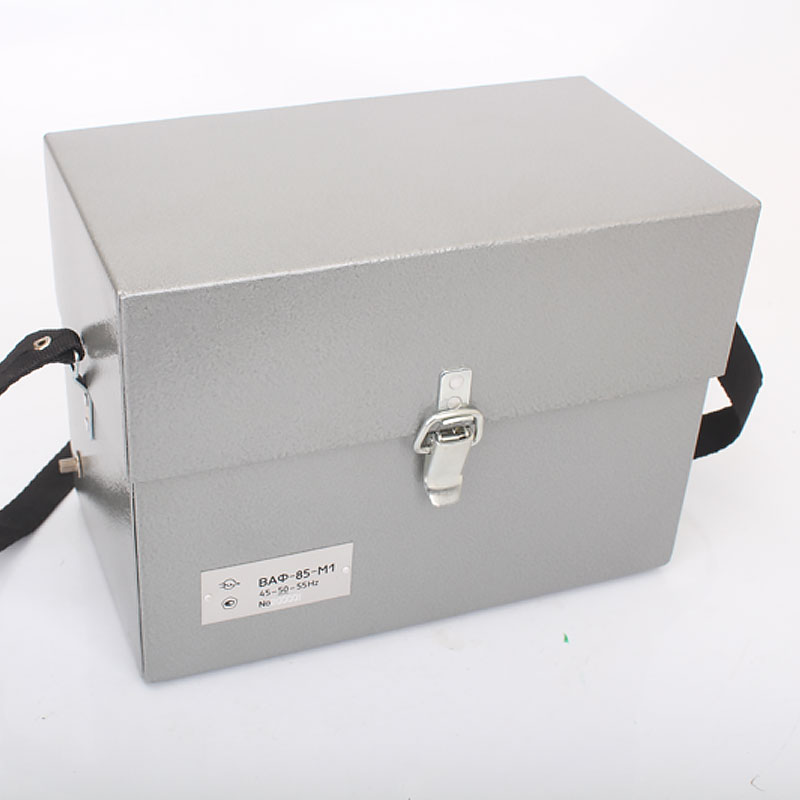

• Габаритные размеры прибора 260 x 160 x 185 мм.
• Масса вольтамперфазометра не превышает 3,5 кг.
