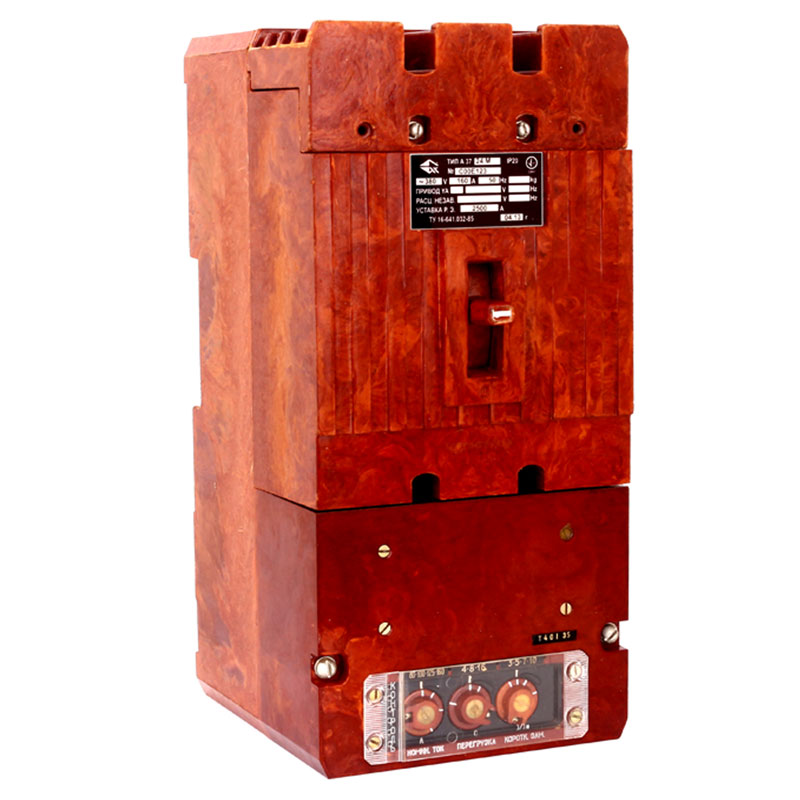

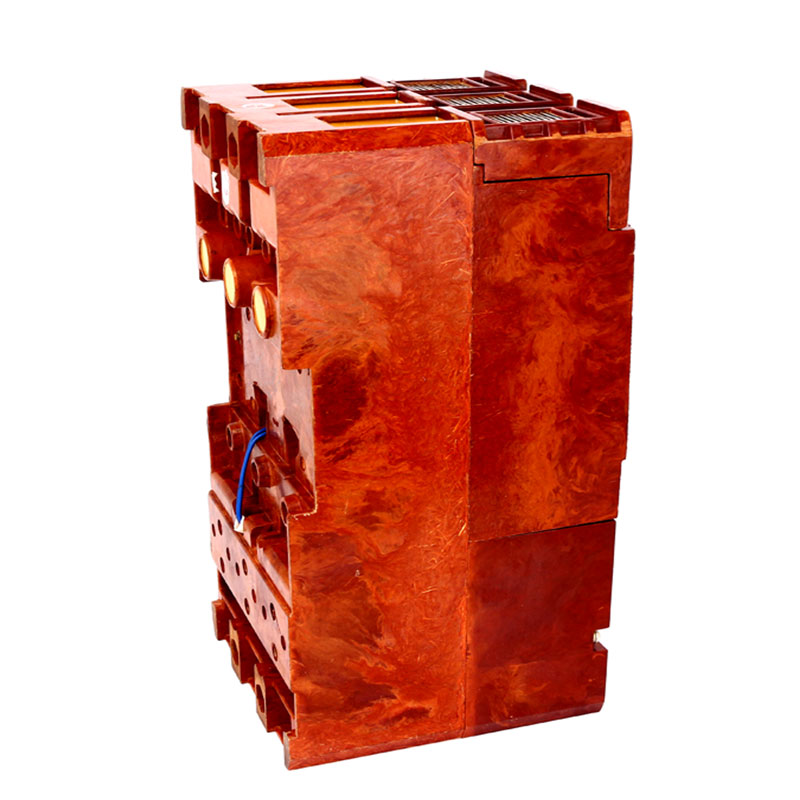

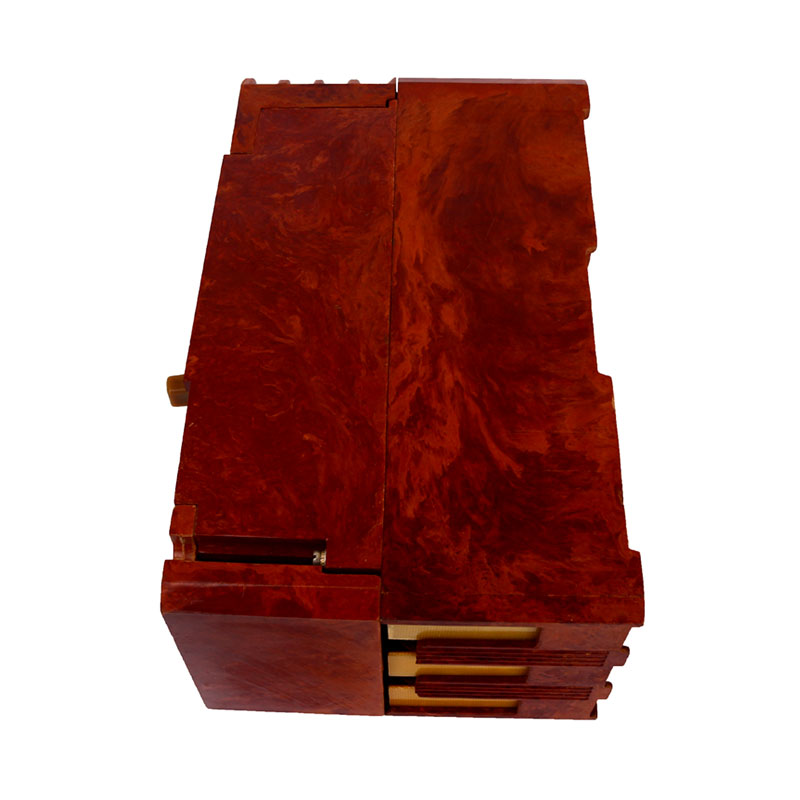

Выключатель А3700 автоматический

Автоматические выключатели  А3700 предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.

Особенности

Автоматы выполняются в однополюсном, двухполюсном и трехполюсном исполнениях и допускают 10000 коммутационных операции при номинальном токе и номинальном напряжении. Они снабжены тепловыми, электромагнитными или комбинированными расцепителями. Возможно исполнение без расцепителей (неавтоматический выключатель).

Комплектующие изделия

• Расцепитель РП-134М

Модификации

Автоматические выключатели А3700 обозначаются так: А37ХХ₁Х₂, где :

1. А - автоматически выключатель;
2. 37 — номер разработки;
3. X — модификация и величина выключателя:
   • 1 — первая,
   • 2 — вторая,
   • 3 — третья,
   • 4 — четвертая,
   • 9—модифицированные 3 и 4 величины;
4. X₁ — исполнение по виду защиты и числу полюсов:
   • 1 или 2 —с электромагнитными расцепителями,
   • 3 или 4 — с электромагнитными и полупроводниковыми расцепителями (для селективных выключателей — только с полупроводниковыми),
   • 5 или 6 — с электромагнитными и тепловыми расцепителями,
   • 7 или 8— без максимальных расцепителей, нечетные цифры — двухполюсные, четные— трехполюсные.
5. X₂ — дополнительная характеристика исполнения;
   • Б — токоограничивающие или выполненные на их базе,
   • С — селективные или выполненные на их базе,
   • Ф — нетокоограничивающие неселективные в фенопластовом корпусе,
   • Н — неселективные нетокоограничивающие модернизированные.

Автоматы изготавливаются пяти типоразмеров:

• А3760,
• А3710,
• А3720,
• A3730,
• A3740.
