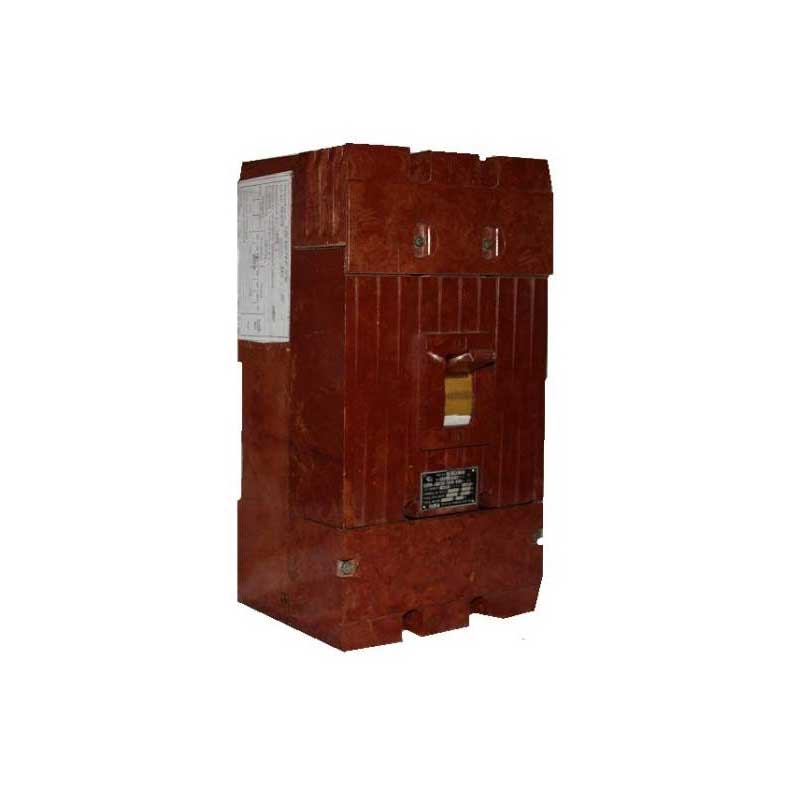

Выключатель А3792 автоматический
Производитель:
Автоматический выключатель А3792 рассчитан на токи до 630А коммутационные электротехнические приборы, предназначенные как для непосредственного проведения токов (штатный режим), так и для осуществления отключений в случае возникновения перегрузок сети и коротких замыканий, а также в иных аварийных ситуациях. Применимы названия: контактор или вводной автомат.
Комплект поставки
- выключатель А3792
- паспорт
Типоисполнение
Сфера применения автоматических выключателей серии А3792 – коммутационные сети, верхний предел напряжения которых не превышает значения:
- 660В для переменных токов;
- 440В для постоянных токов.
| Номинальный ток, А | 630 | |
| Количество полюсов | 3 | |
| Номинальное напряжение переменного тока, В | 660 | |
| Уставки по току электромагнитных расцепителей, А | 2500; 3200; 4000; 5000; 6300*3 | |
| Предельная отключающая способность, эфф., кА | соsф=0,3 ~380В | 28,6 |
| соsф=0,2 ~660В | 50,5 | |
| т=15 мс =440В | 110 | |
| Уставка срабатывания защиты мгновенного действия (отсечка) при коротком замыкании, кА | переменный ток | 2,5; 3,2; 4,0; 5,0; 6,3 |
| постоянный ток | 2,4; 3,8 | |
| Износостойкость, циклов в ВО | общее количество | 16000*4 |
| под нагрузкой | 3000 | |
| Вид привода | Ручной | + |
| Электромагнитный | + | |
| Исполнение | Стационарное | + |
| выдвижное | + | |
| Присоединение внешних приводников | переднее | + |
| заднее | + | |
| Способ монтажа | шины | + |
| кабель(провода) | + | |
| Независимый расцепитель, напряжение, В | 50 Гц,60 Гц | 110; 200; 380; 400 |
| постоянный ток | 110; 220 | |
| Нулевой расцепитель напряжения, напряжение, В | 50 Гц | 127; 220; 230; 240; 380; 400; 415; 660 |
| 60 Гц | 127; 220; 240; 380; 415; 440 | |
| постоянный ток | 110; 220 | |
| Электромагнитный привод, напряжение, В | 50 Гц | 127; 220; 230; 240; 380; 400; 415; 660 |
| 60 Гц | 127; 220; 240; 380; 400; 415; 440 | |
| постоянный ток | 110; 220 | |
| Свободные контакты, ток, А | до 660В, 50 и 60 Гц | 4 |
| до 440В постоянного тока | 4 | |
| максимальное количество | 4"3"+ 4"P" | |
| Габариты, мм | 225х400х160 | |
| Масса, кг | 18-33 | |
