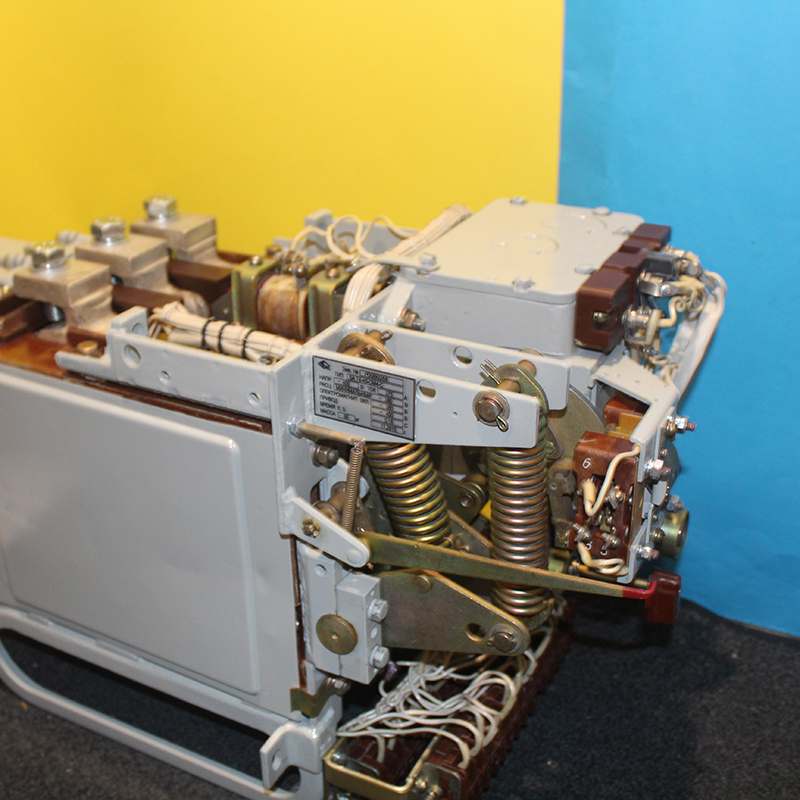

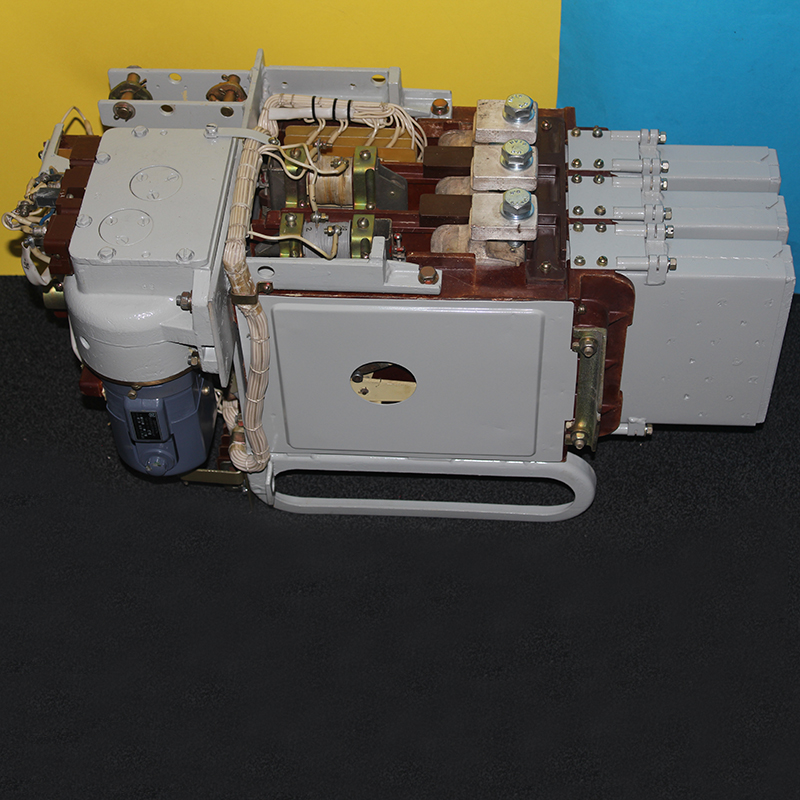

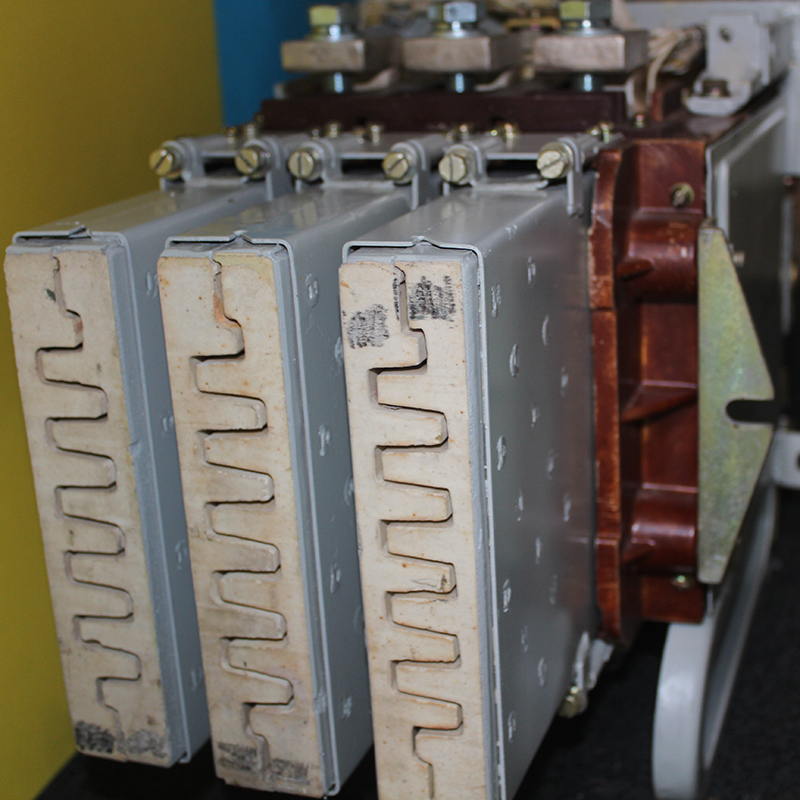

Выключатель автоматический ВА 74-40
Документация:
Выключатель автоматический ВА 74-40 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижении напряжения, а также для нечастых оперативных включений и отключений электрических цепей.
Комплект поставки
- Выключатель ВА 74-40 - 1 шт
- Зажим для присоединения к главной цепи выключателя - 1 шт
- Зажимная колодка - 1 шт
- Паспорт выключателя - 1 шт
- Техническое описание и инструкция по эксплуатации - 1 шт на 50 выключателей
| Параметры | Значения |
| Номинальное напряжение до | 400 В |
| 50 Гц |
| Номинальный ток выключателя | 375 А |
| Электромагнит включения | 380 В |
| Время короткого замыкания | 0,18 секунд |
Свободные контакты
| 4 3 |
Независимый расцепитель K1 (РН) на номинальное напряжение переменного тока | 50 Гц |
| Независимый расцепитель для выключателей с полупроводниковым расцепителем имеет выводы для присоединения электрически изолированных источников напряжения | 110 - 220 В постоянного и переменного тока, 110 - 440 В переменного тока. |
| Расцепитель независимый, питающийся ёмкостью 100 мкФ | нет |
| Расцепитель минимального напряжения | 380 В переменного тока 50 Гц |
| Двигатель коллекторный УВ-705 на номинальное напряжение | 400В 50Гц, № 1212 |

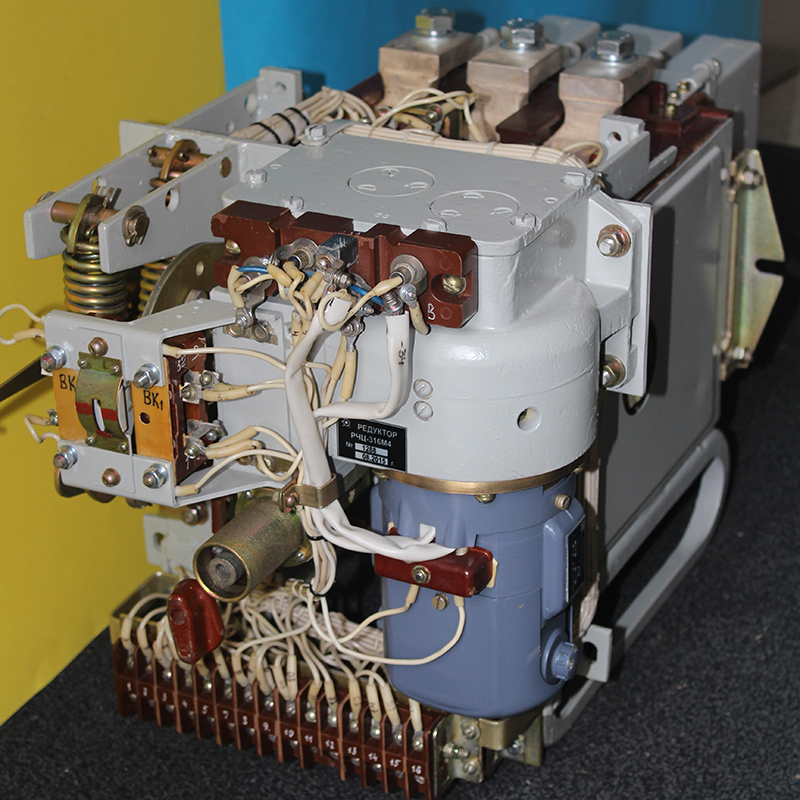

| Редуктор | РЧЦ-316М4 № 1288 |
| При взводе выключателя ВА 74-40 допускается увеличение усилия на | 15% |
| Сопротивление изоляции выключателя в холодном состоянии при температуре и влажности отапливаемых производственных помещений не менее | 50 Мом |
| Выключатель выдерживает испытание на электрическую прочность изоляции напряжением | 2500 В переменного тока частоты 50 Гu в течении 1 минуты. |
| Испытательное напряжение для дополнительных сборочных единиц | 2Uн+ 1 ООО В, но не менее 1500 В. |
