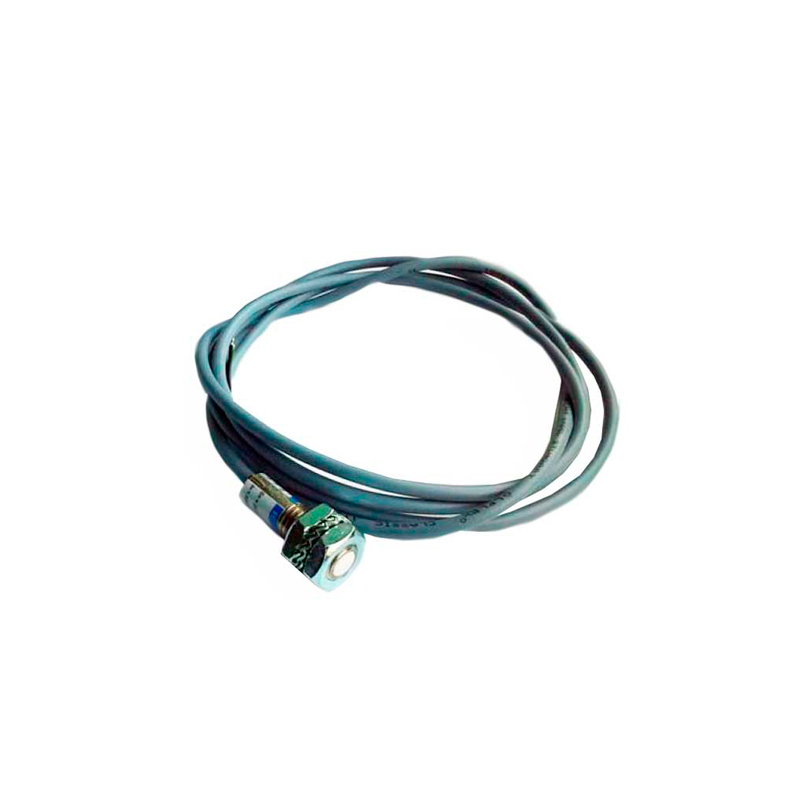

Выключатель ВБИ
Выключатель ВБИ выполняет функцию датчика обратной связи, сигнализирующего о завершении элементом оборудования команды на перемещение.
Область применения
Выключатель используется в станках, автоматических линиях, оборудовании с элементами автоматики.
Особенности
- Выключатель бесконтактный индуктивный (или датчик положения, далее датчик) приводится в действие внешним металлическим элементом, например стальной пластиной, без механического контакта датчика и объекта. Коммутация нагрузки производится полупроводниковым элементом.
- Входя в зону чувствительности датчика, объект вызывает его срабатывание, при этом коммутационный элемент датчика включает ток нагрузки (до 500 мА).
- В качестве нагрузки датчика можно использовать вход контроллера, электронной схемы или непосредственно обмотку реле или контактора.
- Конструкция датчика обеспечивает гальваническую развязку между корпусом и элементами схемы и выдерживает напряжение до 2000 В.
- Включенное состояние датчика индицируется загоранием светодиода.
- Для обеспечения работы в экстремальных условиях датчик собран в корпусе из латуни и герметизирован компаундом.
- Датчик соответствует требованиям ГОСТ 26430.
| Параметр | Значение |
|---|---|
| По принципу действия чувствительного элемента | индуктивный |
| Номинальное расстояние воздействия (объект - пластина из инструментальной стали), Sn, мм | 2 |
| Эффективное расстояние воздействия, при номинальных режимах работы, Sr, мм | 1,8 – 2,2 |
| Рабочее расстояние воздействия, в диапазоне температур окружающей среды от -40ºС до -20ºС и напряжении питания от 0,85 минимального до 1,1 максимального, Su, мм | 1,62 – 3,0 |
| Гарантированная зона чувствительности, мм | 1,62 |
| Дифференциал хода H, (разность между расстояниями воздействия в точках возврата и срабатывания) не более, мм | 0,4 |
| Время подготовки с момента подачи напряжения питания, не более, с | 0,3 |
| Частота срабатывания, не менее, Гц | 800 |
| Тип выхода, нормально закрытый | n-p-n |
| Напряжение питания постоянного тока, Ue, В | 10 - 30 |
| Падение напряжения на датчике, при токе в цепи нагрузки 200 мА, Ud, не более, В | 1,5 |
| Ток потребления в закрытом состоянии, не более, мА | 15 |
| Ток нагрузки, Ie, не более, мА | 500 |
| Электрическая прочность изоляции между корпусом и цепями датчика, В | 2000 |
| Сопротивление изоляции не менее, Мом | 10 |
