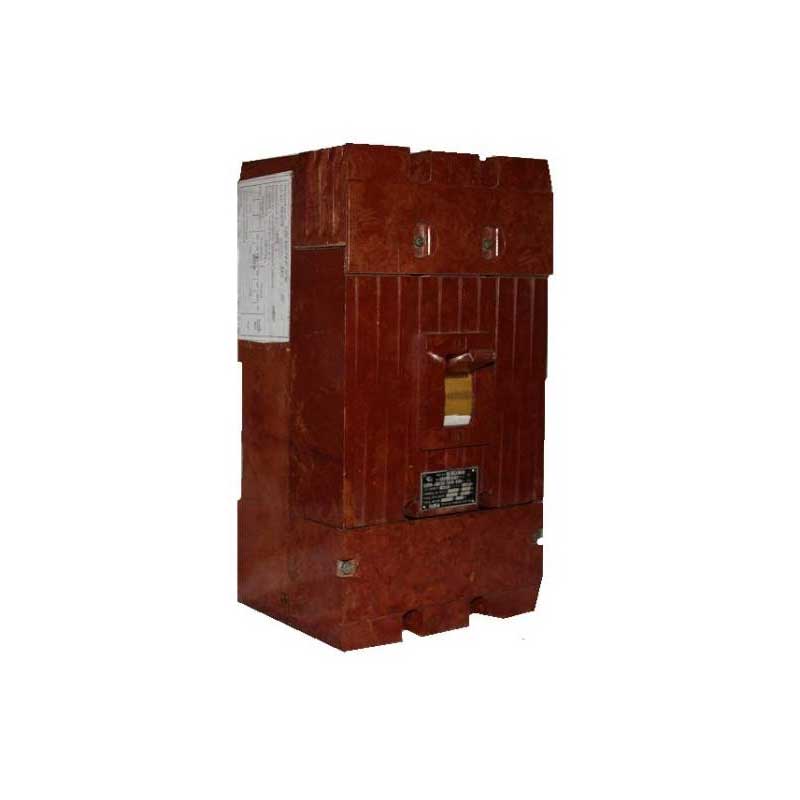

Выключатели А3746 автоматические
Автоматические выключатели А3746 предназначены для проведения тока в нормальном режиме и защиты при перегрузках недопустимой продолжительности, при коротких замыканиях и недопустимом снижении напряжения, а также для нечастых, до 30 раз в сутки, оперативных отключений электрических цепей с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока.
Комплект поставки
- выключатель А3746
- паспорт
Конструкционные особенности
Выключатели переменного тока также могут использоваться для защиты и нечастых прямых пусков асинхронных электродвигателей в категории применения АС-3.
Данное устройство выпускаются с полупроводниковыми расцепителями, с полупроводниковыми и электромагнитными максимальными расцепителями, с тепловыми и электромагнитными максимальными расцепителями тока, только с электромагнитными максимальными расцепителями тока и без максимальных расцепителей тока.
Автоматические выключатели А3746 могут оснащаться расцепителем нулевого напряжения, независимым расцепителем, свободными контактами и электромагнитным приводом. Автоматические выпускаются в стационарном исполнении - переднее, заднее и комбинированное присоединение и в выдвижном исполнении.
Технические характеристики
- Номинальный ток 630А.
- Количество полюсов 2; 3.
- Номинальные токи тепловых расцепителей 250А, 320А, 400А, 500А, 630А. полупроводниковых расцепителей 250А, 400А, 630А.
- Уставка по начальному току срабатывания в зоне токов перегрузки, кратная номинальному току теплового расцепителя 1,3, уставка по начальному току срабатывания в зоне токов перегрузки, кратная номинальному току полупроводникового расцепителя 1,25.
- Уставки по току срабатывания электромагнитных максимальных расцепителей тока 2500А, 3200А, 4000А, 5000А, 6300А.
- Номинальная рабочая наибольшая отключающая способность, кА: при номинальном напряжении 380В переменного тока 32, при номинальном напряжении 660В переменного тока 19, при номинальном напряжении 440В постоянного тока 50.
- Износостойкость выключателей - общее количество циклов ВО 12500, количество циклов ВО под нагрузкой 8000.
- Габаритные размеры (ширина х высота х глубина), 225 х 450 х 200 мм.
- Масса (стационарное исполнение) - 27 кг, с электромагнитным приводом - 34,0 кг.
