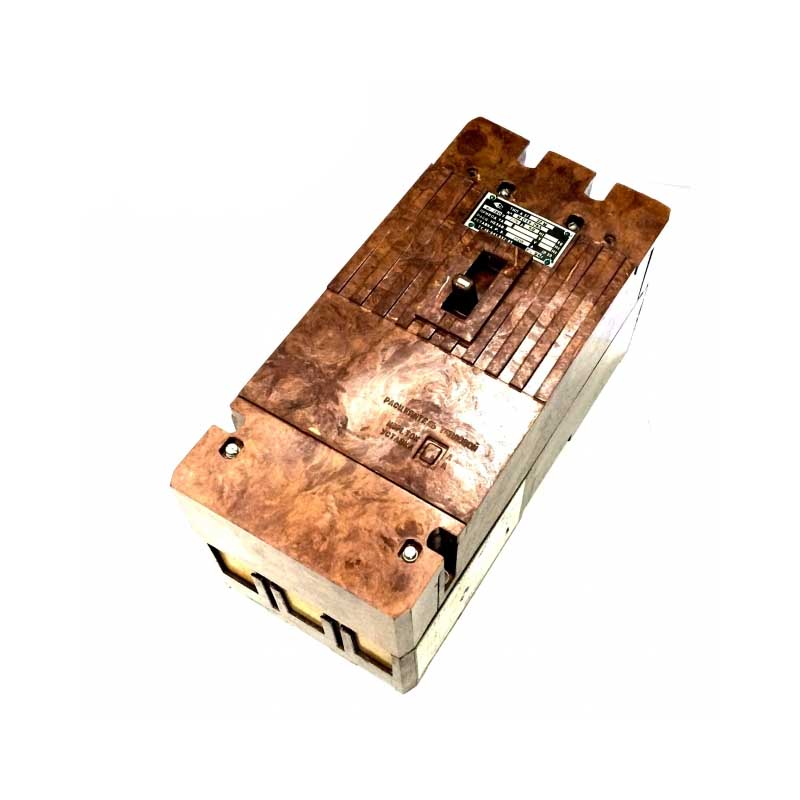

Выключатели А3771П автоматические
Выключатели А3771П предназначены для проведения тока в нормальном режиме и защиты при перегрузках недопустимой продолжительности, при коротких замыканиях и недопустимых снижениях напряжения, а также для нечастых, до 30 раз в сутки, оперативных отключений электрических цепей с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока. Автоматические выключатели на номинальный ток до 160 А тепловыми и электромагнитными расцепителями.
Модификации
- А3771М,
- А3771БР,
- ВА3771,
- А3771У
Конструкция
Автоматические выключатели выпускаются с полупроводниковыми расцепителями, с полупроводниковыми и электромагнитными максимальными расцепителями, с тепловыми и электромагнитными максимальными расцепителями тока, только с электромагнитными максимальными расцепителями тока и без максимальных расцепителей тока.
Выключатели А3771 могут оснащаться:
- Независимым расцепителем;
- Расцепителем нулевого напряжения;
- Свободными контактами и электромагнитным приводом.
Выключатели выпускаются в стационарном и в выдвижном исполнениях.
- Номинальный ток, А 160.
- Категория применения А, В.
- Номинальные токи тепловых расцепителей (РТ), А 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160.
- Регулируемые значения номинальных рабочих токов IR, А:
- 16; 20; 25; 31,5; 40; 50; 63; 70; 80.
- 80; 90; 100; 110; 120; 125; 140; 150; 160.
- Номинальный кратковременно выдерживаемый ток, кА 5.
- Номинальная рабочая наибольшая отключающая способность, кА 7,5.
- Начальный ток срабатывания в зоне токов перегрузки, кратный номинальному рабочему току РТ 1,25.
- Уставки по току срабатывания в зоне токов короткого замыкания калибруются до 2500А
- Износостойкость выключателей:
- общее количество циклов ВО 16000.
- количество циклов ВО под нагрузкой:
- выключателей на номинальный ток 80 А 16000.
- выключателей на номинальный ток 160 А 15000.
- Габаритные размеры (ширина х высота х глубина), мм 112х290х157.
- Масса (стационарное исполнение), не более, 5,5 кг. С электромагнитным приводом — 7,5 кг.
