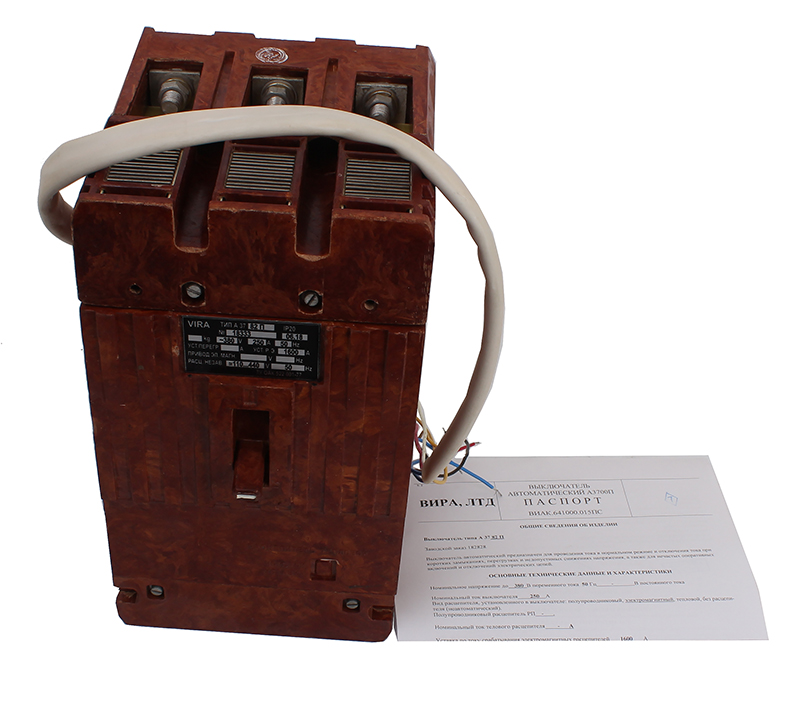

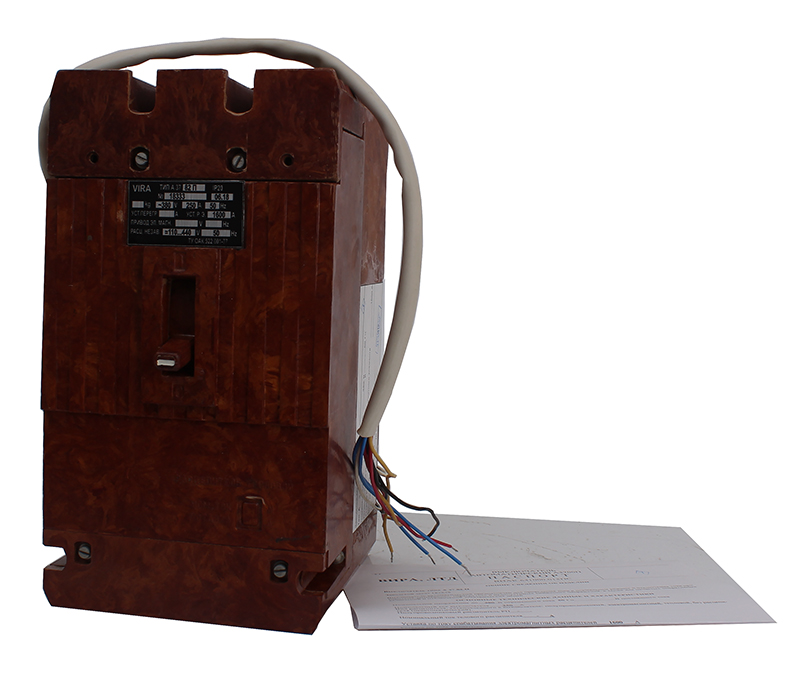

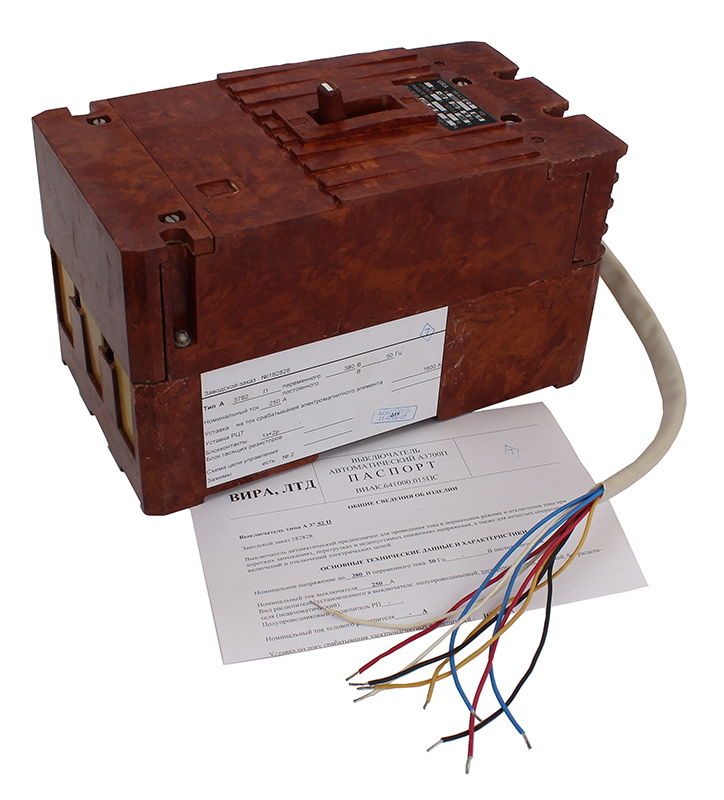

Выключатели А3782П автоматические
Автоматические выключатели А3782П на номинальный ток до 160 А тепловыми и электромагнитными расцепителями.
Модификации
- А3782М,
- А3782БР,
- ВА3782
Комплект поставки
- Выключатель А3782П
- паспорт
Автоматические выключатели переменного тока также могут использоваться для защиты и нечастых прямых пусков асинхронных электродвигателей в категории применения АС-3. Автоматические выключатели выпускаются с полупроводниковыми расцепителями, с полупроводниковыми и электромагнитными максимальными расцепителями, с тепловыми и электромагнитными максимальными расцепителями тока, только с электромагнитными максимальными расцепителями тока и без максимальных расцепителей тока.
Конструкция
Автоматические выключатели А3782П могут оснащаться расцепителем нулевого напряжения, независимым расцепителем, свободными контактами и электромагнитным приводом. Автоматические выключатели выпускаются в стационарном исполнении — переднее, заднее и комбинированное присоединение и в выдвижном исполнении.
Автоматические выключатели выпускаются в стационарном исполнении — переднее, заднее и комбинированное присоединение и в выдвижном исполнении. Выключатели могут оснащаться независимым расцепителем, расцепителем нулевого напряжения, свободными контактами, электромагнитным приводом, ручным дистанционным приводом (в выдвижном исполнении).
- Номинальный ток, А 250.
- Категория применения А, В.
- Номинальные токи тепловых расцепителей (РТ), А 160; 200; 250.
- Регулируемые значения номинальных рабочих токов IR, А:
- 160;200; 250.
- Начальный ток срабатывания в зоне токов перегрузки, кратный номинальному рабочему току РТ 1,25.
- Уставки по току срабатывания в зоне токов короткого замыкания калибруются до 2500А
- Номинальный кратковременно выдерживаемый ток, кА 5.
- Номинальная рабочая наибольшая отключающая способность, кА 7,5.
- Износостойкость выключателей:
- общее количество циклов ВО 16000.
- количество циклов ВО под нагрузкой:
- выключателей на номинальный ток 80 А 16000.
- выключателей на номинальный ток 160 А 15000.
- Габаритные размеры, мм 112х290х157.
- Масса (стационарное исполнение), не более, 7,5 кг. С электромагнитным приводом — 9,0 кг.
