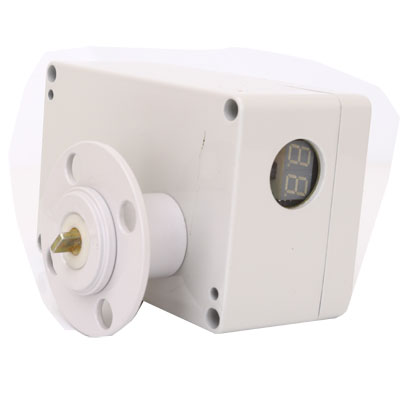

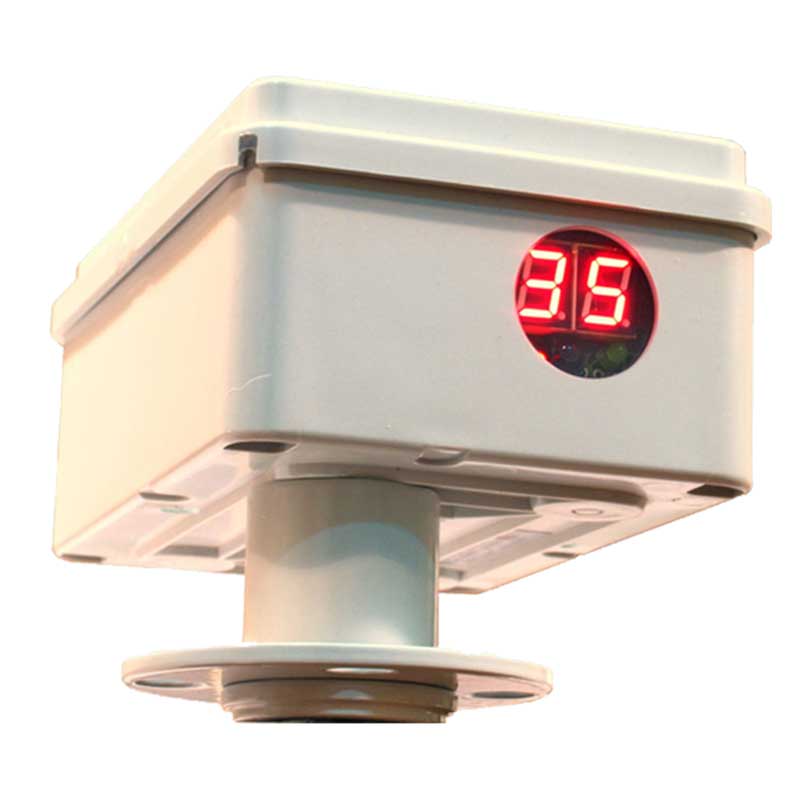

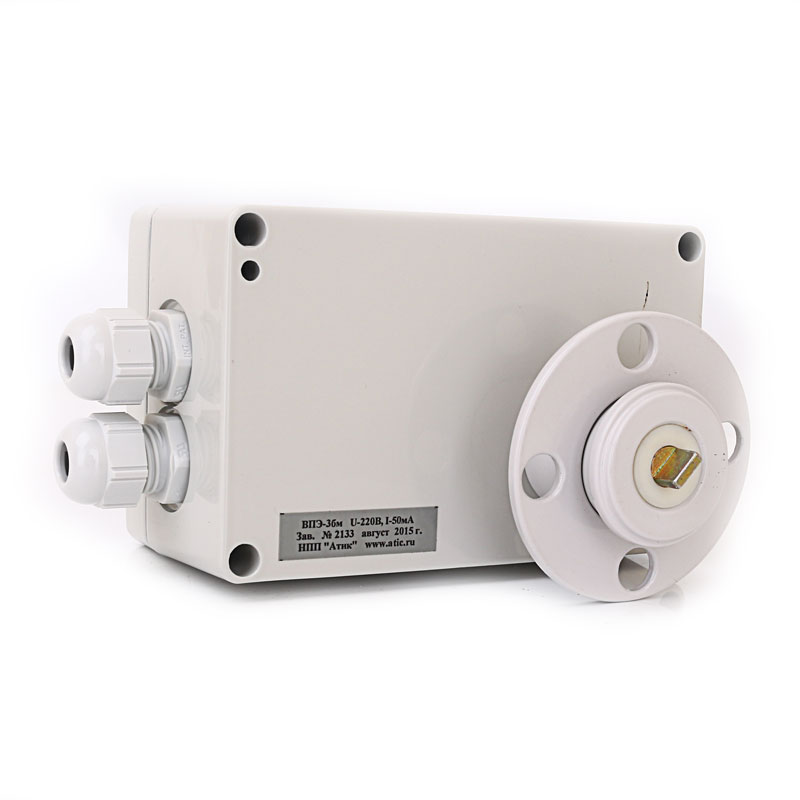

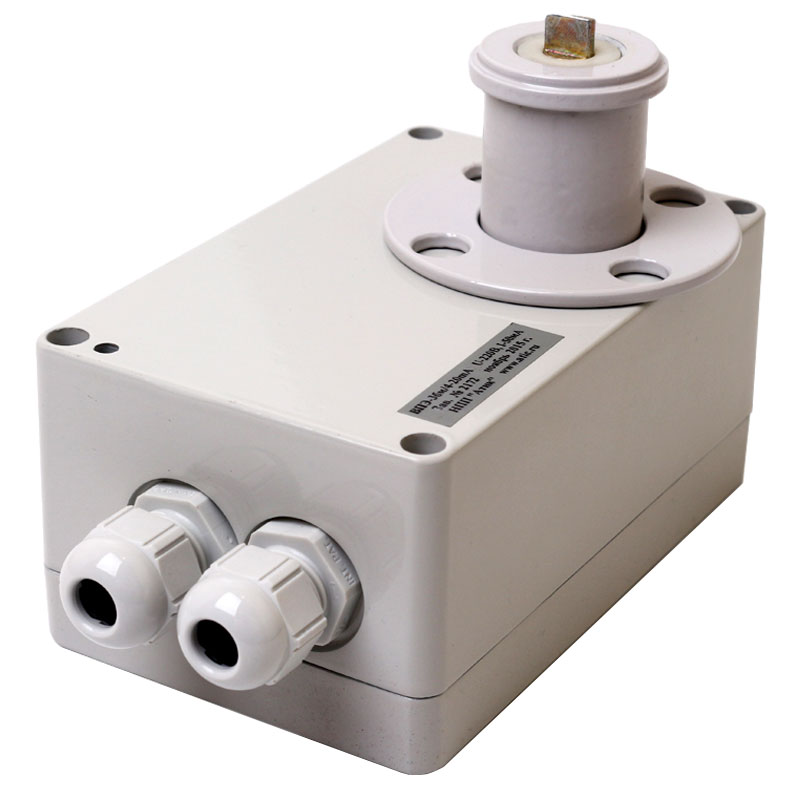

Выключатели ВПЭ-3М и ВПЭ-3бм

Выключатели ВПЭ-3М и ВПЭ-3бм предназначены для замены старых механических путевых выключателей ВП-4М, используемых в электроприводах для трубопроводной запорной арматуры и имеющих срок эксплуатации и надежность намного ниже, чем у самого электропривода.

Назначение

Основным назначением путевых выключателей моделей ВПЭ является обеспечение дистанционного управления запорной арматурой трубопроводов стационарных установок. Также в их функции входит подача сигнала («закрыто» или «открыто») о положении арматуры. Выключатели позволяют автоматически останавливать электропривод в любом положении (крайнем или промежуточном) запорного устройства и сигнализировать об этой остановке на щит управления. ВПЭ используют в тех отраслях промышленности, которые исключают наличие в воздухе взрывоопасных смесей.

Преимущества выключателей

• исключительная точность и надежность, за счет практически полного отсутствия подвижных механических деталей;
• цифровое измерение угла поворота посредством бесконтактных герконовых датчиков;
• исключительная простота и точность настройки конечных положений без вскрытия прибора, с помощью дистанционного пульта настройки на ИК лучах (поставляется в комплекте на каждые 10шт выключателей);
• послеедующая повторяемость отслеживания установленных конечных положений не хуже 10° поворота выходного вала привода в диапазоне температур -40 +60С;
• возможность аварийного отключения двигателя при заклинивании арматуры в промежуточном положении;
• возможность удаленной индикации текущей степени открытия арматуры посредством встроенного интерфейса "токовая петля" 4-20мА или 0-5мА (опция);
• возможность отслеживания не только конечных, но и 2-х промежуточных положений (опция);
• в качестве выходных сигналов используются не просто, НО/НЗ контакты, а полная перекидная группа;
• энергонезависимое отслеживание перемещений вала привода (например, от ручного дублера) при отсутствии сетевого питания в течение 10лет суммарно;
• цифровая индикация степени открытия арматуры (в процентах), световая индикация факта и направления вращения вала привода, конечных положений "Открыто" и "Закрыто" и факта заклинивания арматуры;
• защита от несанкционированного изменения настроек;
• автоматический учет числа наработанных приводом (арматурой) рабочих циклов;
• прозрачная работа как с арматурой правого, так и левого вращения.
