Задатчик тока МТМ103, МТМ103-01

Задатчик тока МТМ103, МТМ103-01 предназначен для использования в локальных и комплексных системах промышленной автоматизации производственных процессов в качестве станции ручного управления аналоговыми исполнительными механизмами или ручного задатчика аналоговых сигналов с индикацией, также для переключения цепей управления исполнительными устройствами и механизмами, индикации режимов работ, измерения и индикации одного технологического параметра.

Конструкция и принцип работы

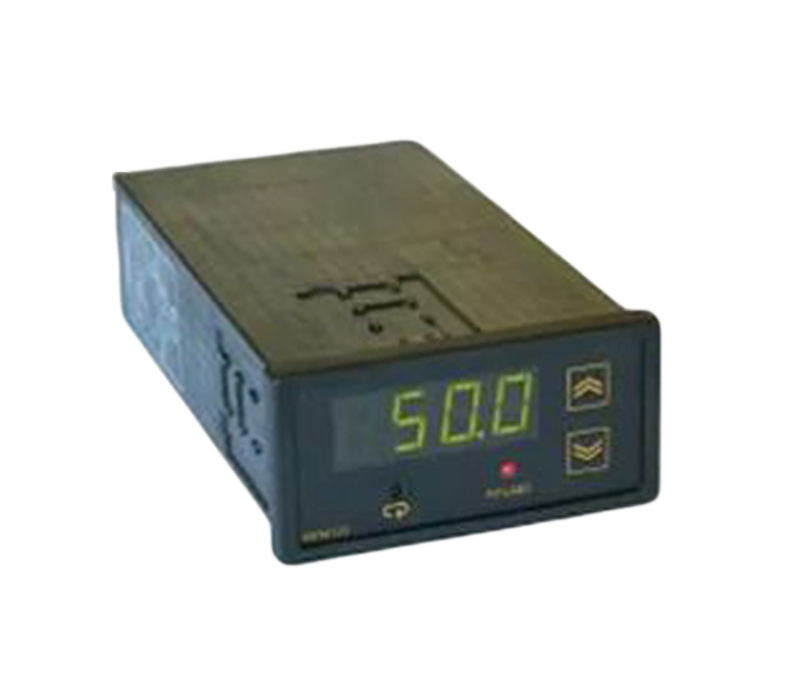

На передней панели задатчиков МТМ103, МТМ103-01 находятся индикаторы:

• цифровой индикатор зеленого цвета, предназначенный для отображения значения задаваемого (измеряемого) сигнала постоянного тока в относительных или абсолютных единицах;
• светодиод красного цвета, показывающий состояние задатчиков (постоянное свечение в режиме задания тока и мигание в режиме программирования).
• Кнопки, находящиеся на передней панели задатчиков, предназначены для:
• для увеличения значения выходного сигнала постоянного тока (в режиме задания выходного сигнала постоянного тока) или увеличения значения программируемого параметра (в режиме программирования);
• для уменьшения значения выходного сигнала постоянного тока (в режиме задания выходного сигнала постоянного тока) или уменьшения значения программируемого параметра (в режиме программирования);
• для входа в режим программирования или для подтверждения изменения программируемого параметра.

На задней панели расположен разъем для подключения напряжения питания и выходных цепей.

Задатчики МТМ103, МТМ103-01 управляются при помощи кнопок, находящихся на передней панели. Сигнал с кнопок поступает на микроконтроллер (МК), который управляет индикацией и сигналом, подающимся на цифро-аналоговый преобразователь (D/A). Питание элементов схемы осуществляется от преобразователя, построенного по принципу преобразования постоянного напряжения в переменное (генератор Роера) и последующим выпрямлением.

Функциональные возможности

• входной сигнал 0...5 мА; 0...20 мА; 4...20 мА;
• выходной сигнал 0...5 мА; 0...20 мА; 4...20 мА;
• гальваническое разделение входных и выходных цепей, цепей питания;
• ручное или дистанционное безударное переключение с автоматического управления на ручное и обратно;
• диапазон индикации -999...9999 с десятичной запятой в любом разряде;
• индикация режимов работы;
• программирование параметров с передней панели;
• запоминание положения при пропадании питания.
