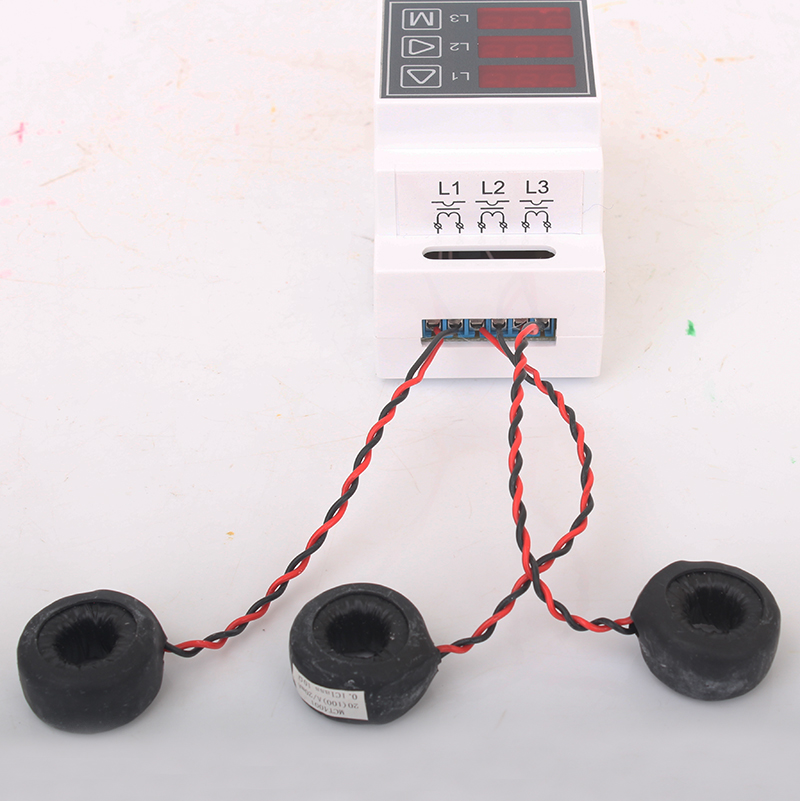

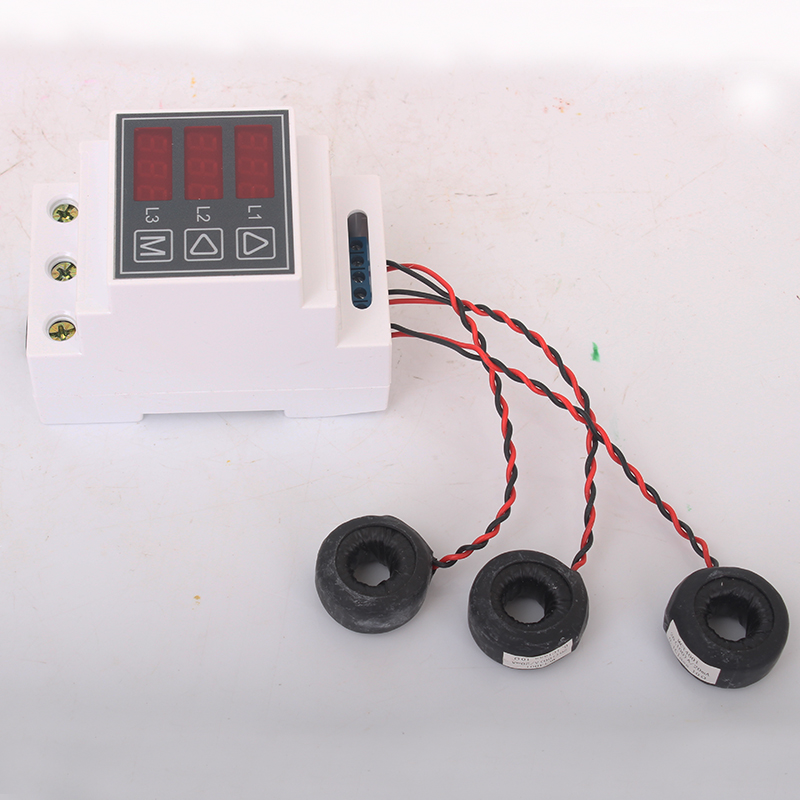

Защита электродвигателей ТЗД-3Ф-100

Прибор ТЗД-3Ф-100 предназначен для защиты трехфазных электродвигателей и других потребителей от превышения номинального тока (перегрузки), понижения тока (холостого хода), обрыва фазы.

Конструктивные особенности

• Настройка режимов срабатывания токовой трехфазной защиты осуществляется посредством задания 7 параметров — коэффициентов превышения номинального тока, потребляемого нагрузкой.
• Токовая защита трехфазных электродвигателей ТЗД-3Ф-100 имеет также возможность срабатывания при понижении силы тока ниже заданных параметров. Данная функция полезна для защиты электродвигателей от холостого (сухого) хода, например, в насосных станциях и др.

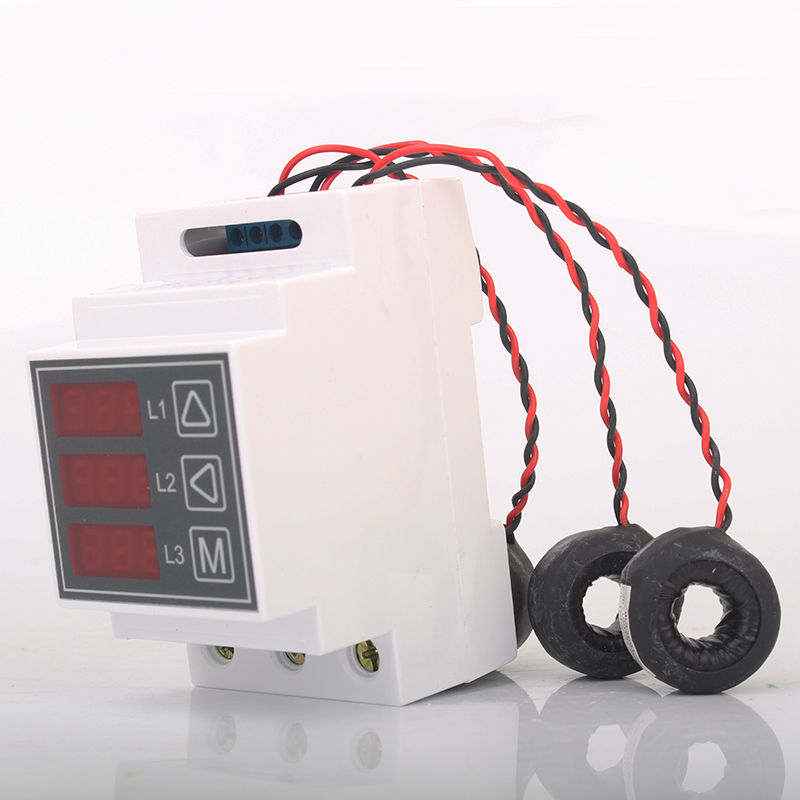

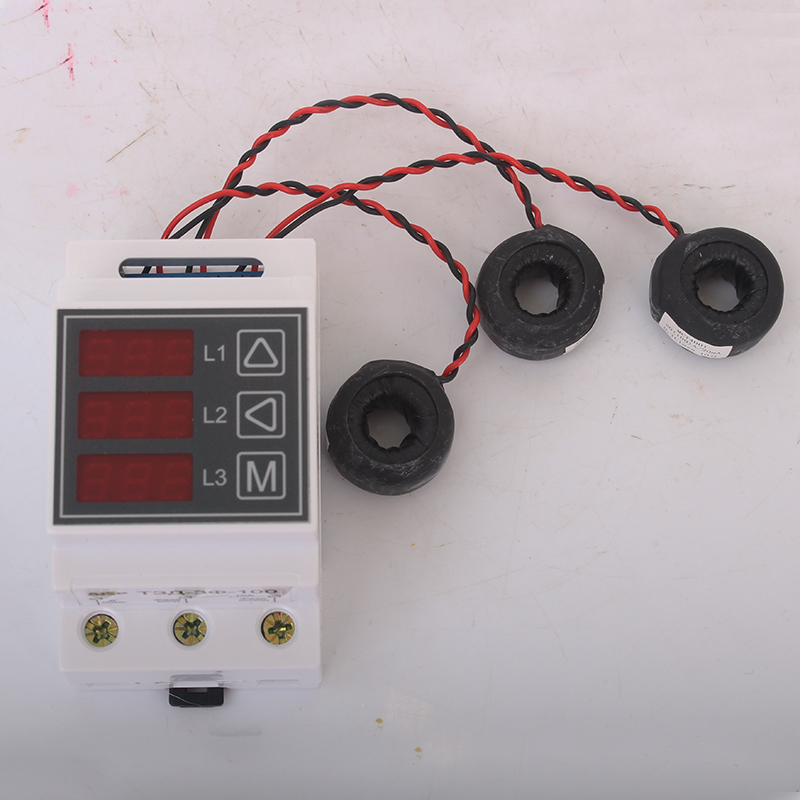

• На цифровом ярком светодиодном экране одновременно высвечивается сила тока в трех фазах.
• Монтаж прибора производится на стандартную 35-мм DIN-рейку.
• Коммутация должна осуществляться через промежуточное реле (контактор, пускатель).

Принцип действия

Токовая защита трехфазных электродвигателей ТЗД-3Ф-100 измеряет значение силы тока в каждой из фаз, которое сравнивается с заданным в настройках, и если происходит превышение (или понижение, в зависимости от записанного коэффициента кратности), то включается таймер времени, через которое происходит выключение реле.

По истечении времени таймера соответствующего параметра реле выключается, а индикатор показывает параметр, по которому произошло отключение.

Если во время действия таймера ток изменится до нормального, то аварийная ситуация игнорируется. Если ток изменится и будет находиться в зоне действия другого параметра (коэффициента превышения), то учитываются новые параметры задержки отключения. Таким образом, чем больше перегрузка, чем критичнее ситуация — тем быстрее устройство ТЗД-3Ф-100 отключит потребителя.
