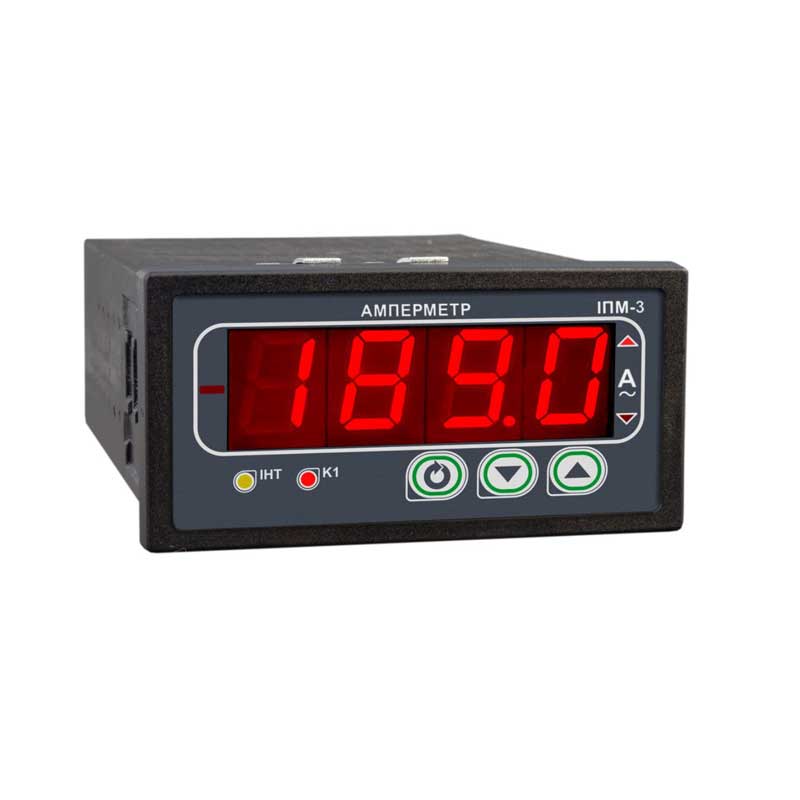

Амперметр ИПМ-3

Амперметр ИПМ-3 предназначен для измерения действующего значения тока электрической сети, как непосредственно, так и через трансформатор тока.Отличительной особенностью амперметра ИПМ-3 является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания.Анализатор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народного хозяйства.

Функциональные возможности

Внутренняя программная память амперметра ИПМ-3 содержит большое количество стандартных функций, необходимых для измерения тока электрической сети, например, таких как:

• сравнение результатов преобразования с уставками минимум и максимум, и сигнализация отклонений,
• цифровая фильтрация (для ослабления влияния промышленных помех),
• масштабирование шкалы измеряемого параметра,
• конфигурирование логики работы выходного дискретного устройства.

Амперметр ИПМ-3 конфигурируется как через переднюю панель, так и через гальванически разделенный интерфейс RS-485 (протокол ModBus), что также позволяет использовать прибор в качестве удаленного амперметра при работе в современных сетях управления и сбора информации.Параметры конфигурации амперметра ИПМ-3 сохраняются в энергонезависимой памяти.

Условия эксплуатации

• Температура окружающей среды - от -40°С до +70°С
• Атмосферное давление - от 84 до 106,7 кПа
• Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

Эксплуатационные ограничения при использовании амперметра

Место установки амперметра ИПМ-3 должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения прибора;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей прибора;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации амперметра необходимо исключить:

• попадание токопроводящей пыли или жидкости внутрь прибора;
• наличие посторонних предметов вблизи прибора, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к прибору провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

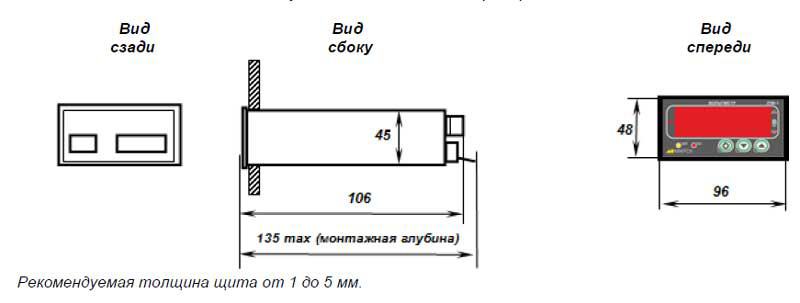

Рис.1 Габаритные размеры ИПМ-3
