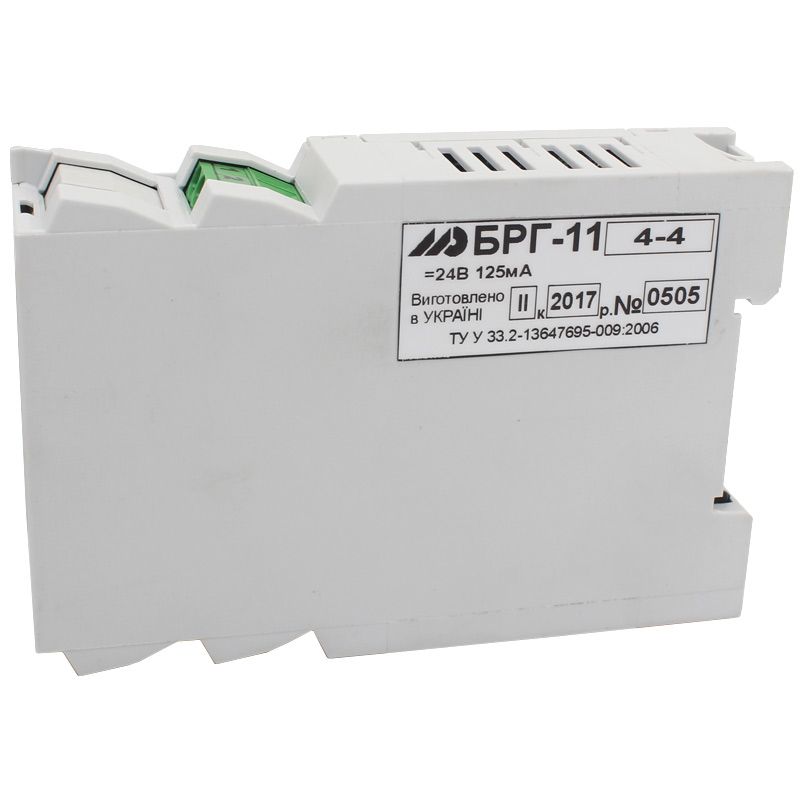

Блок гальванической развязки БРГ-11
Блок гальванической развязки БРГ-11 используется для преобразования унифицированного сигнала постоянного тока в гальванически развязанный выходной унифицированный сигнал постоянного тока
Область применения
- гальваническая развязка унифицированных аналоговых сигналов
- контроль работы электрических сетей и установок постоянного тока
- АСУТП энергоемких объектов различных отраслей промышленности
- преобразование сигналов от датчиков
Комплект поставки

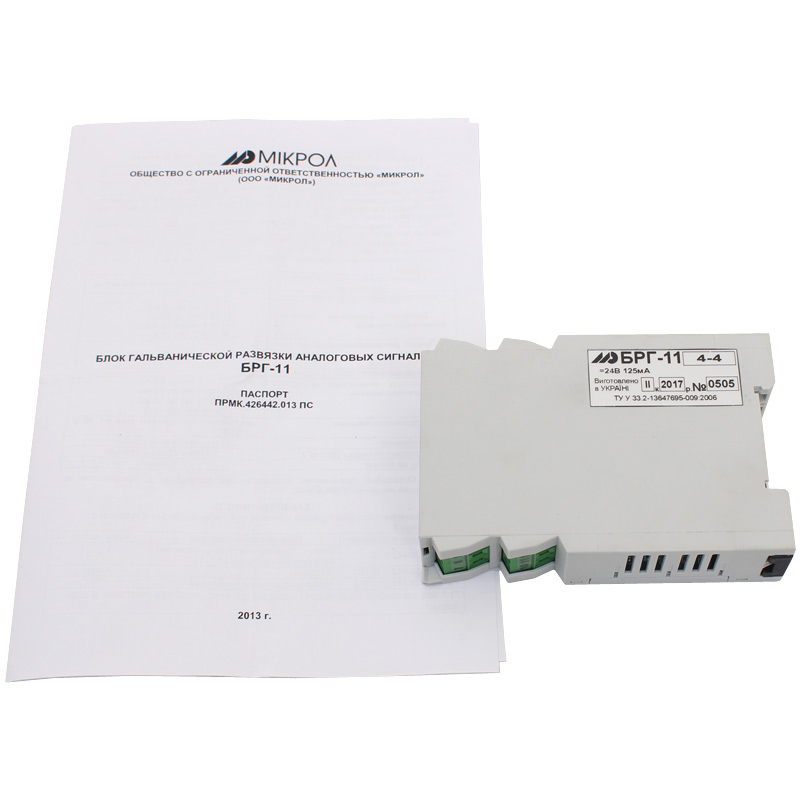

- Блок гальванической развязки аналоговых сигналов БРГ-11 - 1 шт
- Паспорт - 1 шт
- Руководство по эксплуатации - 1 экз. на любое количество блоков данного типа при поставке в один адрес
Устройство и принцип действия

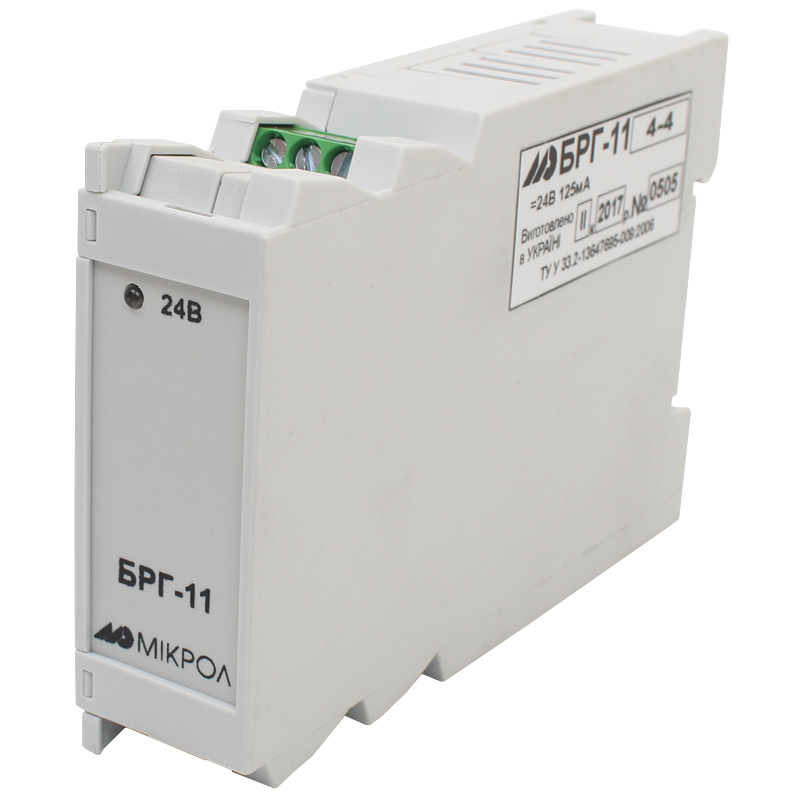

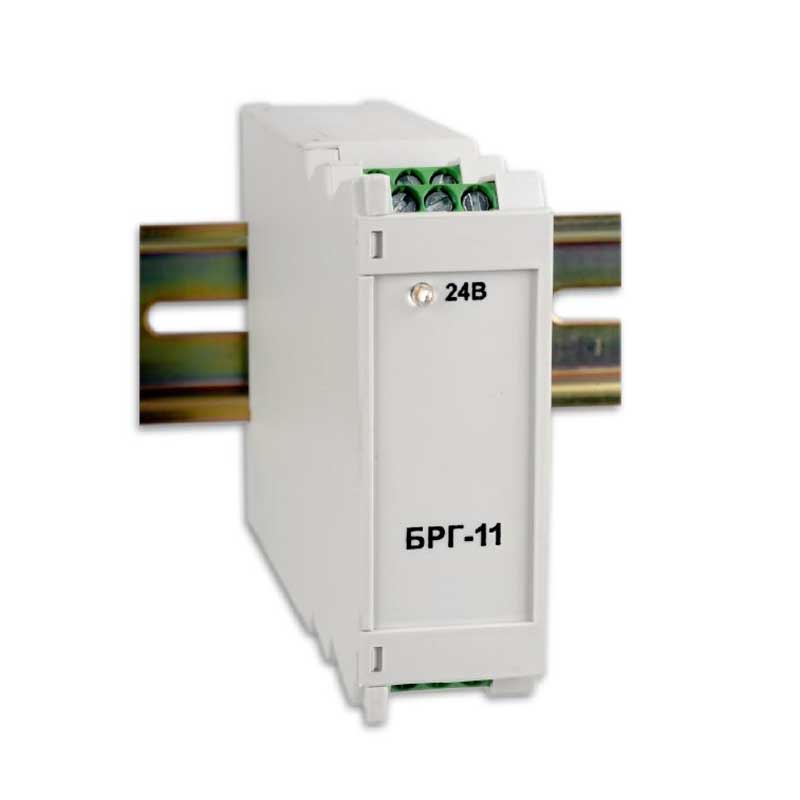

Блок конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа контроллера на DIN-рейке 35 мм. Внутри корпуса размещена плата блока гальванической развязки аналоговых сигналов, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса.
Схема блока состоит из входного устройства с функцией гальванического разделения входных цепей от схемы преобразования, усилителя сигнала гальванического разделителя, преобразователя напряжение-ток. Питание блока осуществляется постоянным напряжением 24 В. Напряжение питания через самовосстанавливаемый предохранитель поступает на импульсный преобразователь, который формирует напряжения, необходимые для питания блока и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.

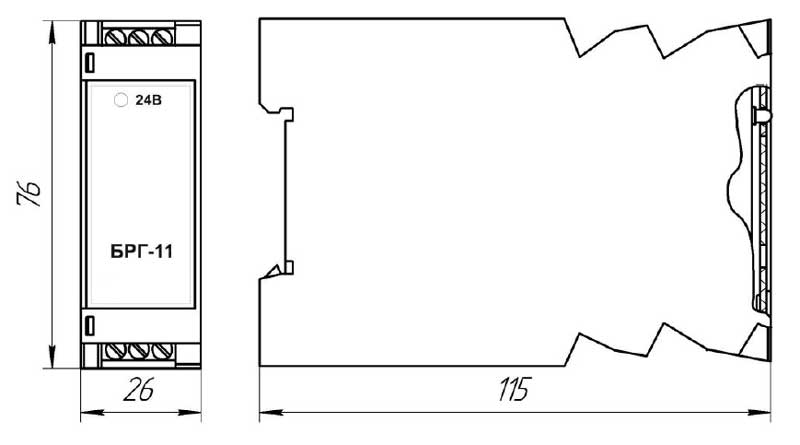

Рис.1 Габаритные размеры блока БРГ-11
| Параметр | Значение |
|---|---|
| Гальваническая изоляция | трехуровневая (по входу, выходу, питанию) |
| Сопротивление изоляции | не менее 40МОм при 1500В |
| Диапазоны входного сигнала | 0-5 мА (Rвх=200 Ом), / 0(4)-20 мА (Rвх=50 Ом), / 0-10 В (Rвх=20 кОм) |
| Диапазон выходного сигнала | 0-5 мА (Rн<=2 кОм) / 0(4)-20 мА (Rн<=0,5 кОм) / 0-10 В (Rн>=2 кОм) |
| Время установления выходного сигнала при изменении входного от 0 до 100% | не более 0,5 сек |
| Основная приведенная погрешность преобразования | ±0,2% |
| Дополнительная погрешность в рабочем диапазоне температур | ±0,15%/10°С |
| Напряжение питания постоянного тока | от 19В до 30В |
| Ток потребления | не более 125 мА |
| Температура окружающей среды | от -40°С до +70°С |
| Масса блока | не более 0,23 кг |
| Корпус (ВхШхГ) | 75х26х120 DIN35х7,5, IP30 |
