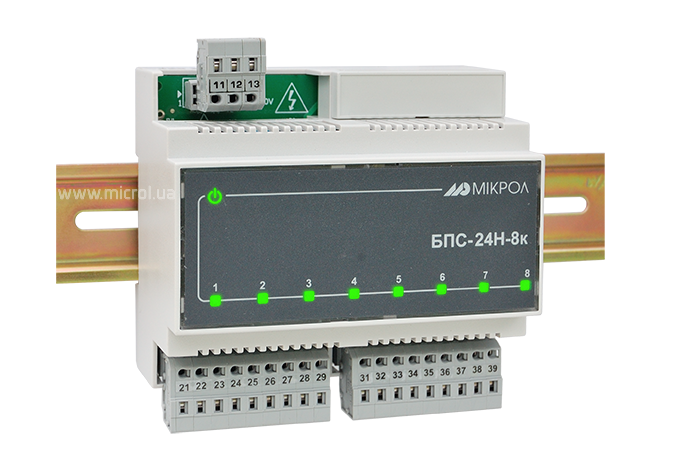

Блок питания токовых датчиков импульсный БПС-24Н-8к

Блок питания токовых датчиков импульсный БПС-24Н-8к служит для питания стабилизированным напряжением постоянного тока 24 В восьми токовых датчиков.

Конструкция

Блок состоит из литого ударостойкого пластмассового корпуса, на задней стенке которого установлен захват для монтажа на 35мм DIN-рельс. Внутри корпуса расположены трансформатор и плата питания.

Плата питания представляет собой плату печатного монтажа (далее - плата), на которой размещены радиоэлементы. На передней панели корпуса установлены светодиодные индикаторы. Свечение индикатора питания указывает на наличие входного напряжения, а свечение индикаторов [1]÷[8] на наличие тока в выходных каналах.

Электрическая схема блока включает в себя понижающий импульсный стабилизированный преобразователь и восемь независимых преобразователей, формирующих выходное напряжение каждого канала.

Выходные преобразователи имеют узел ограничения и защиты от превышения выходного тока выше номинального.

Условия эксплуатации

• Температура - от минус 40 °С до плюс 70 °С
• Влажность воздуха (при температуре +35 °С ) - от 30 % до 80 %
• Атмосферное давление - от 84 кПа до 107 кПа
• Вибрация - с частотой до 60 Гц с амплитудой до 0.1 мм
• Помещение - Закрытое, взрыво – пожаробезопасное
• Вид климатического исполнения - УХЛ категории размещения 4.2 по ГОСТ 15150-69, но для работы при температуре от минус 40 °С до 70 °С

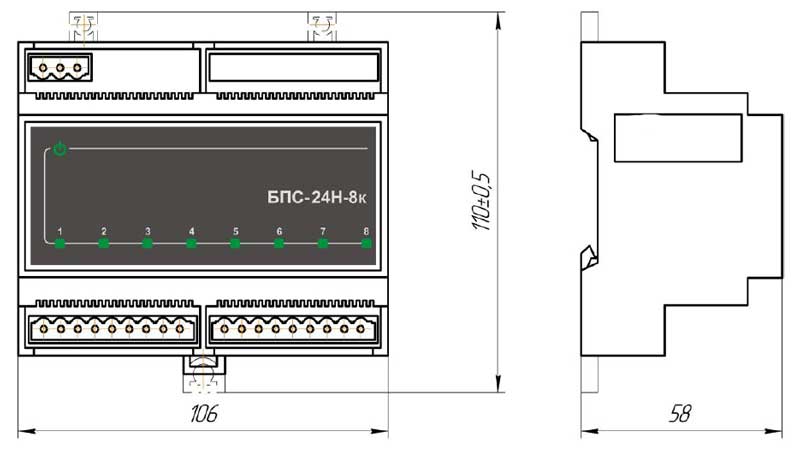

Рис.1 Габаритные размеры блока БПС-24Н-8к
