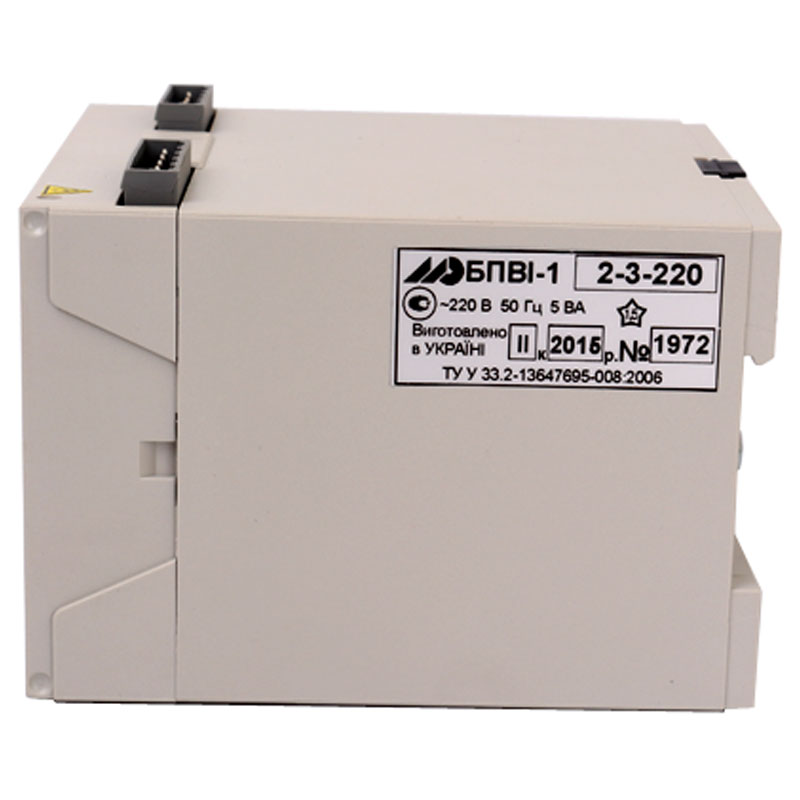

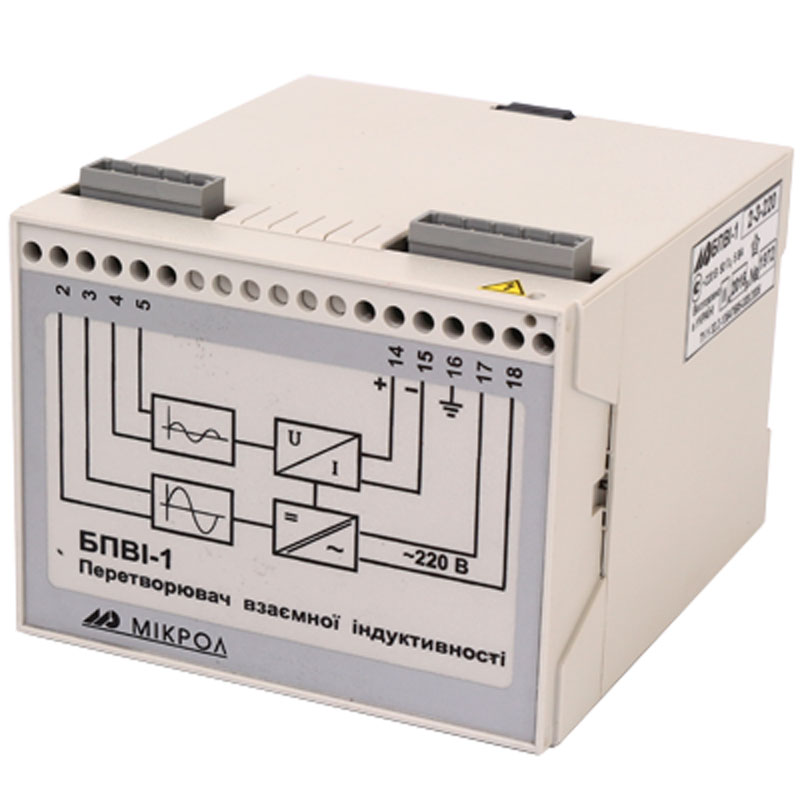

Блок преобразования индуктивности БПВИ-1

Блок преобразования индуктивности БПВИ-1 предназначен для постоянного пропорционального преобразования сигнала датчика взаимной индуктивности на основе дифференциального трансформаторного преобразователя в выходной унифицированный токовый сигнал

Область применения

• Системы измерения давления, разности давления, разрежения, тяги
• Системы контроля и автоматического управления технологическими процессами
• Применяется для работы со следующими приборами: манометром (измерение давления), дифманометром (измерение разности давлений), вакууметром (измерение разрежения), мановакууметром (измерение избыточного давления и давления разреженного газа), напоромером (измерение малых избыточных давлений до 40 кПа), тягомером (измерение малых разрежений), тягонапоромером (измерение малых давлений и разрежений).
• Возможность поставки блоков БПВИ-1 с встроенным узлом линеаризации сигнала

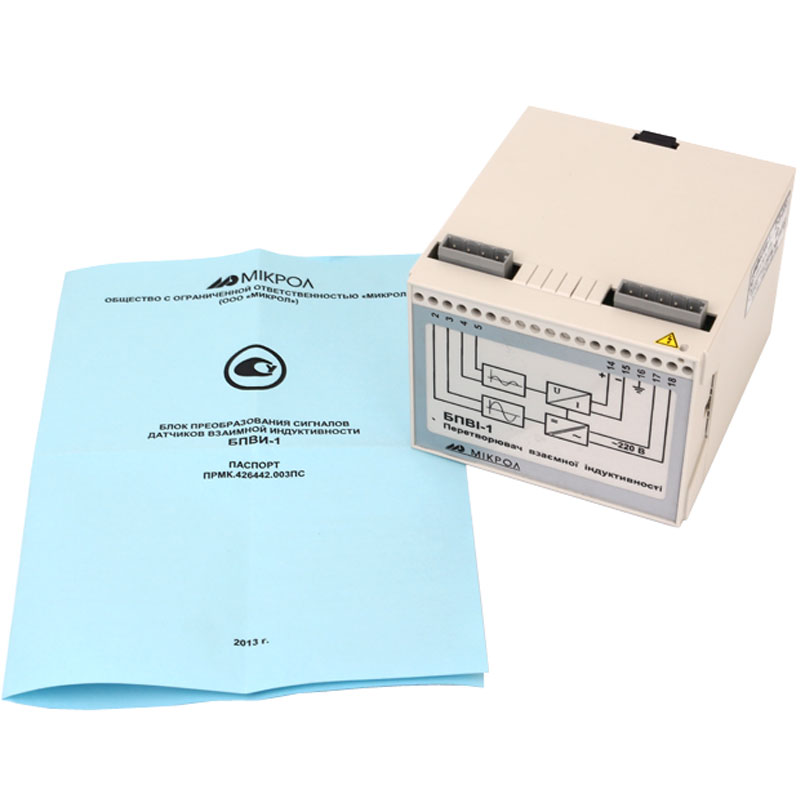

Комплект поставки

• Блок преобразования сигналов датчиков взаимной индуктивности БПВИ-1 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экз. при поставке любого количества блоковданного типа в один адрес
• Клеммный соединитель232-104/026-000- 1 шт
• Клеммный соединитель 232-105/026-000 - 1 шт
• Рычаг монтажный - 1 шт

Эксплуатационные ограничения при использовании блока

Место установления блока должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения блока;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей блока;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации блока необходимо исключить:

• попадание проводящей пыли или жидкости внутрь блока;
• наличие посторонних предметов вблизи блока, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к блоку провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

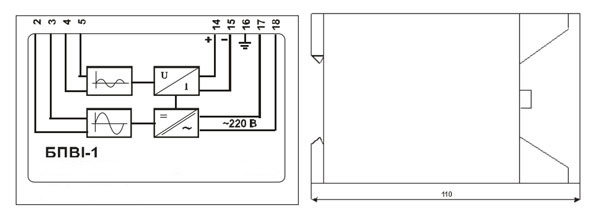

Рис.1 Габаритные размеры БПВИ-1
