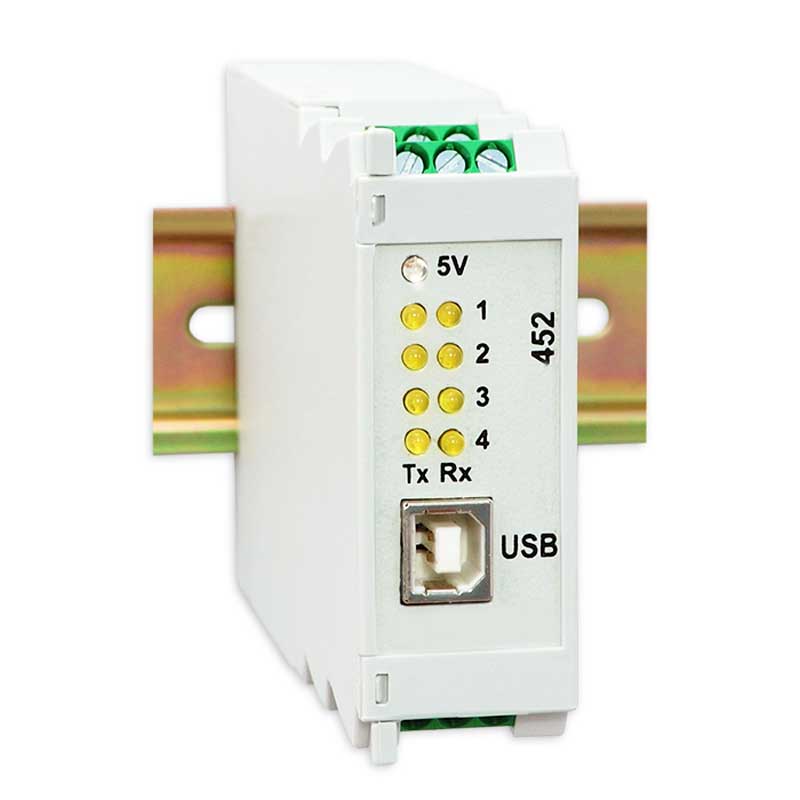

Блок преобразования интерфейсов БПИ-452

Блок преобразования интерфейсов БПИ-452 служит дляорганизации обмена информацией по четырем каналам последовательной связи в системах где требуется подключение устройства (сети устройств) с интерфейсом RS-485 к интерфейсу USB с гальванической развязкой.

Область применения

Преобразователь БПИ-452 обеспечивает подключение устройств с последовательными интерфейсами, таких как POS-терминалы, кассовые аппараты, устройства считывания магнитных карт, модемы, программируемые контроллеры, датчики, станки с ЧПУ и т.д., к одному USB-порту компьютера.

Обозначение при заказе: БПИ-452

Условия эксплуатации

• Температура окружающей среды - от минус 40°C до 70°C
• Относительная влажность воздуха (при температуре +35°C) - от 30 до 80 %
• Атмосферное давление - от 84 до 107 кПа
• Вибрация - с частотой до 60 Гц с амплитудой до 0,1 мм
• Помещение - закрытое, взрыво-, пожаробезопасное
• Вид климатического исполнения - УХЛ категорииразмещения 4.2 по ГОСТ 15150-69но для работы при температуре от минус 40 ^оС

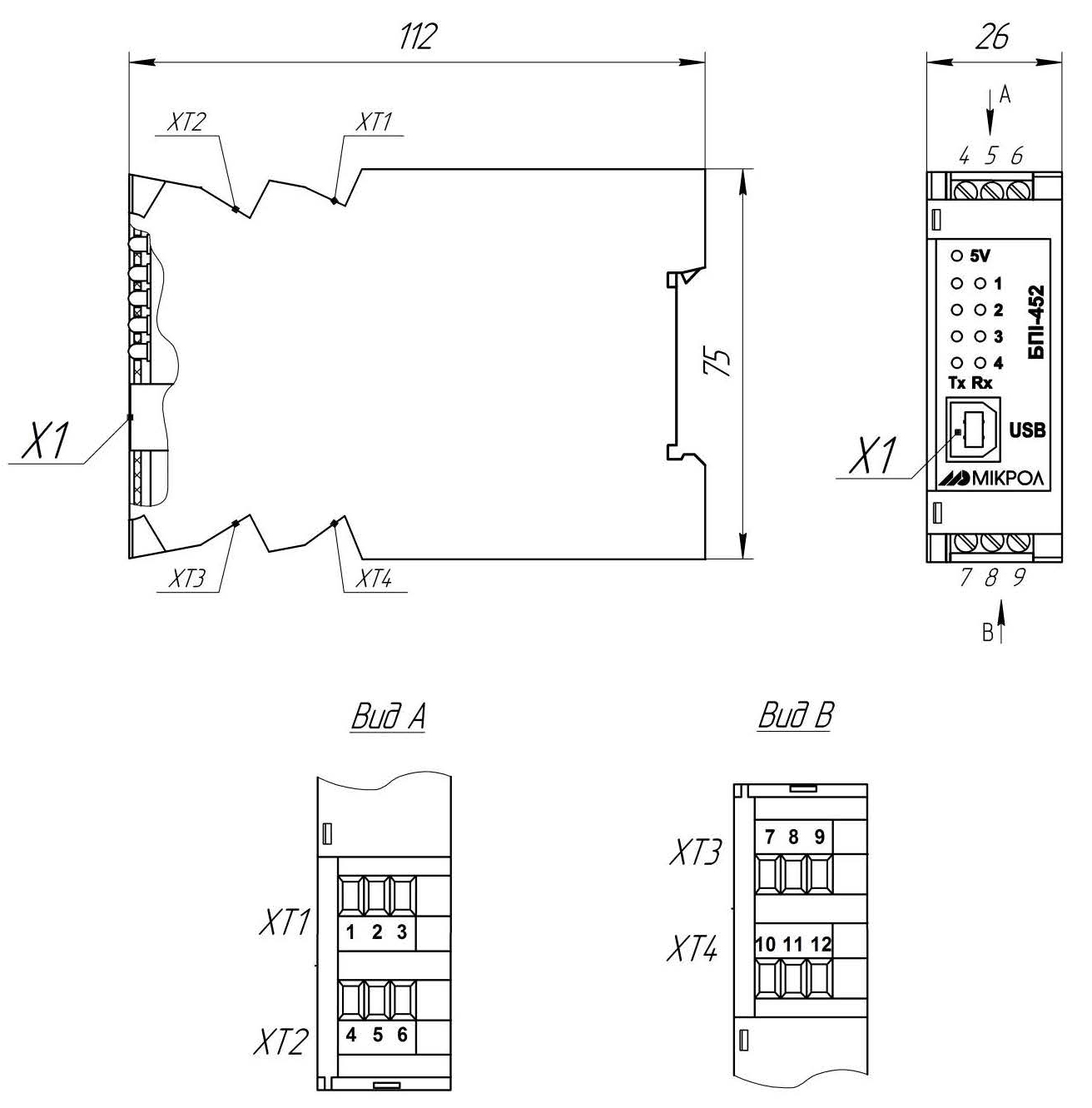

Рис.1 Габаритные размеры блока преобразования интерфейсов БПИ-452

Принцип работы и устройство блоков

Принцип работы блоков заключается в гальваническом разделении и преобразовании сигналов интерфейса USB в сигнал интерфейса RS-485.

Блок состоит из следующих основных частей:

• приемопередающего узла входного интерфейса USB;
• приемопередающего узла выходного интерфейса;
• узла индикации направления передачи данных;
• узла гальванической развязки входных и выходных интерфейсов;
• узла питания, обеспечивающего гальваническое разделение выходных интерфейсов.
